KEYSIGHT
오실로스코프
업계에서 가장 긴 하드웨어 시리얼 트리거로 가장 어려운 설계 디버그

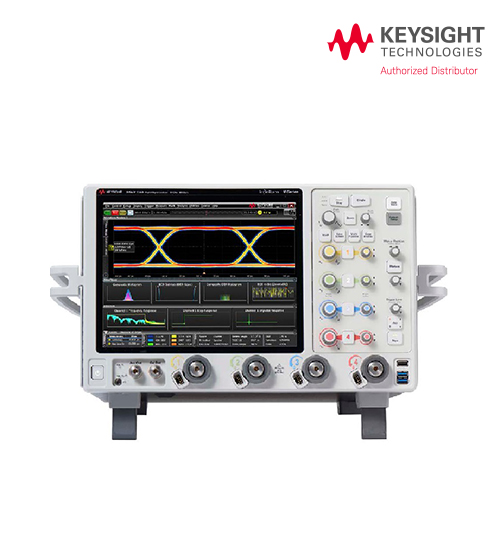

Infiniium V-시리즈 오실로스코프

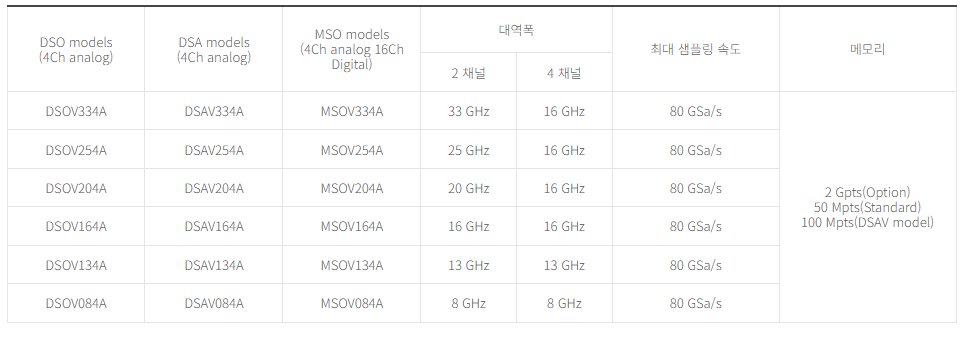

대역폭: 2 채널(8 GHz ~ 33 GHz)
4 채널(8 GHz ~ 16 GHz)
최대 샘플링 속도: 80 GSa/s
최대 메모리: 2 Gpts

- 최고의 투자 보호를 위한 33 GHz 대역폭 업그레이드 가능
- 최저 100 fs 오실로스코프 intrinsic 지터로 설계의 가장 정확한 지터 성능
- 최대 12.5 Gb/s 데이터 속도의 업계에서 가장 긴 160-비트 하드웨어 시리얼 트리거
- 테스트 대상 신호에 액세스할 수 있는 유연한 옵션의 완전한 30 GHz 프로빙 시스템
카달로그 다운로드 매뉴얼 다운로드

더 빠르게 선명도 달성
- 최고의 투자 보호를 위한 33 GHz 대역폭 업그레이드 기능
- 최소한의 계측기 노이즈 발생으로 eye 높이 측정 최대화
- 최저 100 fs 오실로스코프 intrinsic 지터로 설계의 가장 정확한 지터 성능 확인
- 업계에서 가장 긴 하드웨어 시리얼 트리거로 가장 어려운 설계 디버그

고속 설계의 분석 및 디버그에서 뛰어난 선명도를 보장하는 업계 최고의 정확도
- 최대 12.5 Gb/s 데이터 속도의 업계에서 가장 긴 160-비트 하드웨어 시리얼 트리거
- 최대 16개 디지털 채널이 있는 업계에서 가장 빠른 20 GSa/s 샘플링 속도
- 50개 이상의 어플리케이션과 심도있는 기술 전문성을 제공하는 가장 포괄적인 소프트웨어 솔루션
- 테스트 대상 신호에 액세스할 수 있는 유연한 옵션의 완전한 30 GHz 프로빙 시스템

Memory depth
Option number on new oscilloscopeOption number on new oscilloscope
50 Mpts/channel memoryStandard
DSA models come standard with 100 Mpts/channel
100 Mpts/channel memory upgradeDSOV000-100
200 Mpts/channel memory upgradeDSOV000-200
500 Mpts/channel memory upgradeDSOV000-500
1 Gpts/channel memory upgradeDSOV000-01G
2 Gpts/channel memory upgradeDSOV000-02G
Option
DescriptionOption number on new oscilloscope
Hardware serial triggerDSOV000-810
MSO with additional 16 digital channelsStandard on MSO models
1 TB removable Solid State Drive (SSD) with Windows 7DSOV000-801
GPIB card-interfaceDSOV000-805
Performance veriication and deskew ixtureDSOV000-808
Rack mount kitN5470A
ANSI Z540 compliant calibrationDSOV000-A6J
Calibration + uncertainties + guardbanding (accredited)sN2117A
Stack mount kit option for stacking two framesDSOV000-AMG
Probe
DescriptionModel number
30 GHz IniniiMax III probe ampliierN2803A
25 GHz IniniiMax III probe ampliierN2802A
20 GHz IniniiMax III probe ampliierN2801A
16 GHz IniniiMax III probe ampliierN2800A
20 GHz IniniiMax III probe ampliierN7000A
16 GHz IniniiMax III probe ampliierN7001A
13 GHz IniniiMax III probe ampliierN7002A
8 GHz IniniiMax III probe ampliierN7003A
QuickTip probe headN2848A
QuickTip probe tipN2849A
16 GHz solder-in probe headN5441A
26 GHz solder-in probe headN2836A
ZIF probe headN5439A
450 Ω ZIF tip replacementN5440A
250 Ω ZIF tip replacementN5447A
25 GHz PC board ZIF tipN2838A
Browser (hand held) probe headN5445A
Browser tip replacementN5476A
3.5 mm/2.92 mm/SMA probe headN5444A
30 GHz voltage termination adapterN7010A
Performance veriication and deskew fixtureN5443A
Precision BNC adapter (50 ohm)N5442A
Sampling scope adapterN5477A
2.92 mm head lex cableN5448A
High impedance probe adapter (includes one passive probe)N5449A
MSO Probe & Accessories
DescriptionModel number
Single-ended lying lead setE5382B
Single-ended soft touch connectorless probeE5390A
1/2 size soft touch connectorless probeE5398A
Differential soft touch probeE5387A
Differential lying leadsE5381A
