382100 : 1200A 3 상 전력 분석기 / 데이터 로거

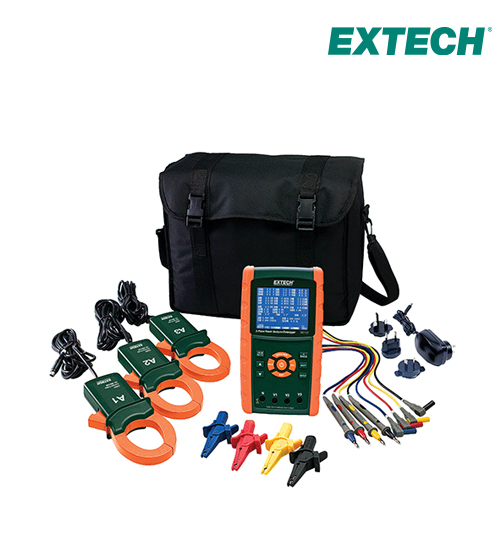

382100은 PC로 쉽게 전송할 수 있도록 데이터 (최대 30,000 세트의 측정 값)를 Excel 형식으로 SD 카드에 저장하는 3 상 전력 분석기 / 데이터 로거입니다. V (상간), V (상대 지)-A (상대 지), KW / KVA / KVAR / PF (상)를 포함한 최대 35 개의 매개 변수로 전체 시스템 분석을 제공합니다. , KW / KVA / KVAR / PF (시스템), KWH / KVAH / KVARH / PFH (시스템) 및 위상 각. 판독 값은 대형 도트 매트릭스, 태양 판독 가능, 백라이트 LCD에 표시됩니다. 전류 클램프 3 개, 악어 클립이 있는 전압 리드 4 개, AA 배터리 8 개, SD 메모리 카드, 범용 AC 어댑터 (100 ~ 240V), 케이스 및 사용 설명서가 함께 제공됩니다.
카달로그 다운로드 매뉴얼 다운로드

- 단상, 3 상 / 3 선 또는 3 상 / 4 선 시스템
- 대형 백라이트 LCD는 35 개의 매개 변수를 동시에 표시합니다 (MW, kVAR, MVA, PF + 3상의 전압 및 전류).
- 유효 전력 (kW), 피상 전력 (kVA), 무효 전력 (kVAR) 및 역률 표시
- 1200A까지 전류 측정 및 600V까지 전압 측정
- MWH, MVAh, MVARh 에너지 측정
- 조정 가능한 CT 비율 (1 ~ 600) 및 PT 비율 (1 ~ 1000)
- 2GB SD 메모리 카드로 최대 30,000 세트의 측정을 자동으로 기록
- 2-7200 초의 사용자 프로그래밍 가능 샘플링 시간

SpecificationsRangeBasic Accuracy
ACV (True rms)600.0V±(0.5%rdg+0.5V)
ACA1200A±(0.5%rdg+0.5A)
Active Power (MW)9.999MW±(1.0%rdg+0.08KW)
Apparent Power (MVA)9.999MVA±(1.0%rdg+0.08KVA)
Reactive Power (MVAR)9.999MVAR±(1.0%rdg+0.08KVAR)
Power Factor0.00 to 1.00±0.04
Frequency Range45Hz to 65Hz±0.1Hz
Phase-180° to +180.0°±1°
Active Power Energy (MWh)0.0kWh to 9.999MWHr±(2.0%rdg+0.08KWh)
Apparent Power Energy (MVAh)0.0KVAh to 9.999MVAh±(2.0%rdg+0.08KVAh)
Reactive Power Energy (MVARh)0.0kVARh to 9.999MVARh±(2.0%rdg+0.08KVARh)
Datalogging60,000 readings (2GB SD memory Card)
CE/CAT ratingCE/CAT III-600V
Dimensions8.9 x 2.5 x 1.3" (225 x 125 x 64mm)
WeightMeter: 2.3lbs (1049g); Clamp: 1.2lbs (522g)
