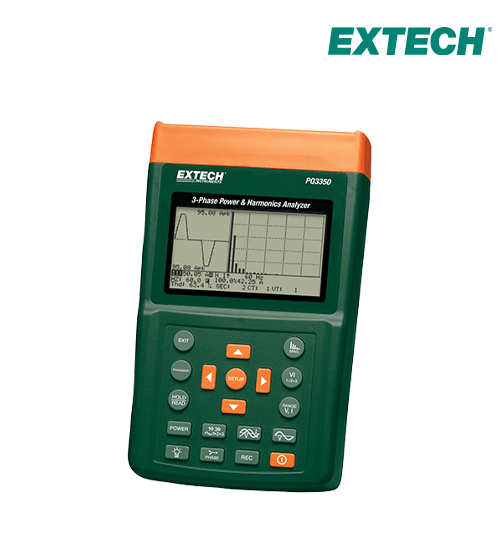

PQ3350 : 3 상 전력 및 고조파 분석기

전력 측정 및 분석 + 단상 및 3 상 / 3 선 또는 3 상 / 4 선 시스템의 데이터 로깅 (최대 52,428 개의 단상 판독 값 또는 17,476 개의 3 상 판독 값). 대형 백라이트 LCD는 한 화면에 최대 35 개의 매개 변수를 표시합니다. 온 스크린 고조파 디스플레이로 클램프 온 True RMS 전력 측정. 고조파 및 파형의 동시 표시. 피크 값이 있는 파형 표시 (주기 당 1024 개 샘플). 총 고조파 왜곡 (THD-F) 분석. 프로그래밍 가능한 기간이 있는 최대 수요 (MDkW, MW, kVA, MVA). 조정 가능한 CT 비율 (1 ~ 600) 및 VT 비율 (1 ~ 3000). 3 상 시스템 매개 변수가 있는 그래픽 위상 다이어그램. 3 상 전압 또는 전류 불균형 비율 (VUR, VIR) 및 불균형 계수 (d0 %, d2 %). 중성선 (In)을 통해 계산 된 불균형 전류. 프로그래밍 가능한 임계 값 (%)으로 28 개의 과도 이벤트 (딥, 스웰 및 중단 포함)를 캡처합니다. 파형, 전력 매개 변수 및 고조파를 다운로드 하기 위한 소프트웨어가 있는 광학적으로 분리 된 USB 인터페이스. 악어 클립 및 접이식 플런저 클립이 있는 전압 리드 4 개, AA 배터리 8 개, 범용 AC 어댑터, 소프트웨어, USB 인터페이스 케이블 및 케이스가 포함되어 있습니다. 전류 프로브는 별도로 판매됩니다.
카달로그 다운로드 매뉴얼 다운로드

- 단상 및 3 상 / 3 선 또는 3 상 / 4 선 시스템용
- 최대 52,428 개의 단상 판독 값 또는 17,476 개의 3 상 판독 값의 데이터 로그
- 대형 백라이트 LCD는 한 화면에 최대 35 개의 매개 변수를 표시합니다.
- 고조파 및 파형 동시 표시
- 전류 프로브는 별도로 판매됩니다.

SpecificationsRangeBasic Accuracy
ACV (True rms)600V±(0.5%rdg+5d)
AC CurrentModel PQ3350-1 (1200A)±(0.5%rdg+5d)
Model PQ3350-3 (3000A)±(0.5%rdg+5d)
Active Power (kW)9.999MW±(1%rdg+8d)
Apparent Power (kVA)9999kVAVA=Vrms x Arms
Reactive Power (kVAR)9999kVARVAR= sqr (VA2 -W2 )
Power Factor0.0 to +1.00±(1.5%°rdg±8d)
Frequency45-65Hz0.1Hz
Phase-180.0°~ 0°~ +180.0°±1°
Harmonics1 to 99±2%
Crest Factor1.00 to 99.99±(5%+30d)
Peak AC Voltage accuracy-±(5%rdg+30d)
Peak AC Current accuracy-±(5%rdg+30d)
Active Power Energy (kWh)0mWh to 999,999kWh
Reactive Power Energy (kVARh)0.0kVARh to 1000MWh
Datalogging52428 records (single phase)/17476 records (3 phase)
Dimensions/Weight10.1 x 6.1 x 2.3" (257 x 155 x 57mm)/ 2.5 lbs (1160g)

PQ3350-1-3 상 전력 및 고조파 분석기
PQ3350-3-3 상 전력 및 고조파 분석기
PQ1000-전압 테스트 리드
PQ3110-100A 전류 클램프 프로브
PQ3120-1000A 전류 클램프 프로브
PQ3210-1200A 플렉시블 전류 클램프 프로브
PQ3220-3000A 플렉시블 전류 클램프 프로브
