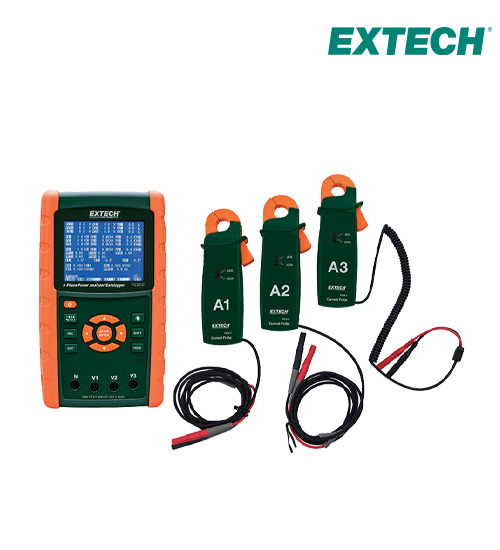

PQ3450-2 : 200A 데이터 로깅 전력 분석기 키트

* 데이터 로깅 전력 분석기 (최대 30,000 개 측정 세트) 및 200A 전류 클램프 프로브 (3 개 세트)

PQ3450은 탈착식 SD 메모리 카드에 Excel 형식으로 최대 30,000 세트의 측정 값을 기록 할 수 있는 3 상 전력 분석기 / 데이터 로거입니다. 사용하기 쉬운 온 스크린 메뉴가 있는 대형 도트 매트릭스, 태양 판독 가능, 숫자, 백라이트 LCD. 최대 35 개의 매개 변수로 전체 시스템 분석. 고전력 분배 시스템을 위한 가변 변류기 CT (1 ~ 600) 및 전위 변압기 PT (1 ~ 1000) 비율. Excel® 형식으로 이동식 SD 메모리 카드에 최대 30,000 개의 판독 값을 기록합니다. 넓은 샘플링 속도 범위 (2 초 ~ 2 시간). 내장 시계 및 달력. 악어 클립이 있는 4 개의 전압 리드, 3 개의 200A 전류 클램프, 8 개의 AA 배터리, SD 카드, 100-240V AC 어댑터 및 케이스로 완성됩니다.
카달로그 다운로드 매뉴얼 다운로드

- 사용하기 쉬운 온 스크린 메뉴가있는 대형 도트 매트릭스, 태양 판독 가능, 숫자, 백라이트 LCD

* 최대 35 개의 매개 변수로 전체 시스템 분석 :
- V (상간), V (상대 지)
- A (상대 지)
- KW / KVA / KVAR / PF (상)
- KW / KVA / KVAR / PF (시스템)
- KWH / KVAH / KVARH / PFH (시스템)
- 위상 각도

- 고전력 분배 시스템을위한 가변 변류기 CT (1 ~ 600) 및 전위 변압기 PT (1 ~ 1000) 비율
- Microsoft Excel® 형식의 이동식 SD 메모리 카드에 최대 30,000 개의 읽기 기록
- 넓은 샘플링 속도 범위 (2 초 ~ 2 시간)
- 내장 시계 및 달력
- 악어 클립이 있는 4 개의 전압 리드, 8 개의 AA 배터리, SD 카드, 100-240V AC 어댑터 및 케이스로 완성됩니다.

SpecificationsRangeBasic Accuracy
AC Voltage (True rms)600.0V±(0.5%rdg)
AC Current3000A±(0.5%rdg)
Active Power (MW)9.999MW±(1.0%rdg)
Apparent Power (MVA)9.999MVA±(1.0%rdg)
Reactive Power (MVAR)9.999MVAR±(1.0%rdg)
Power Factor0.00 to 1.00±0.04
Frequency Range45Hz to 65Hz±0.1Hz
Phase-180° to +180.0°±1°
Current Clamp input200mV, 300mV, 500mV±(0.5%rdg)
1V, 2V, 3V; user-selectable
Active Power Energy (MWH)0.0kWh to 9.999MWH±(2.0%rdg)
Apparent Power Energy (MVAH)0.0KVAh to 9.999MVAH±(2.0%rdg)
Reactive Power Energy (MVARH)0.0kVARh to 9.999MVARH±(2.0%rdg)
Datalogging30,000 readings (2GB SD memory Card)
Dimensions8.86 x 4.92 x 2.52" (225 x 125 x 64mm)
WeightMeter: 2.2lbs (1010g)

PQ1000-전압 테스트 리드
PQ34-2-200A 전류 클램프 프로브
PQ34-12-1200A 전류 클램프 프로브
PQ34-30-3000A 전류 플렉시블 클램프 프로브
