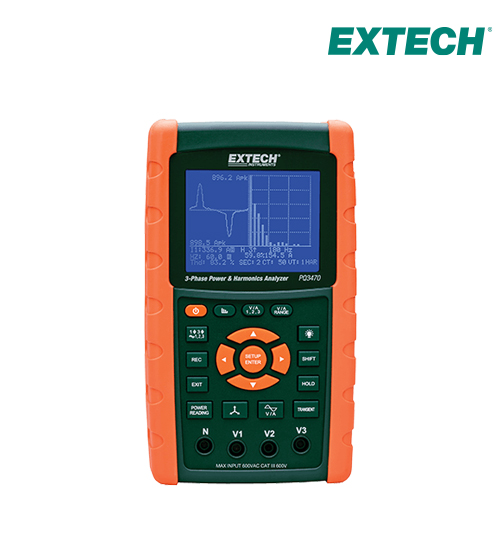

PQ3470 : 3 상 그래픽 전력 및 고조파 분석기 / 데이터 로거

PQ3470은 이동식 SD 메모리 카드에 최대 30,000 세트의 측정 값을 기록 할 수 있는 3 상 그래픽 전력 및 고조파 분석기 / 데이터 로거입니다. 이 미터는 3 상 전압 또는 전류 불균형 비율 (VUR, AUR) 및 불균형 인자를 특징으로 하며 프로그래밍 가능한 임계 값 (%), 넓은 샘플링 속도 범위 (2 초 ~ 2 초)로 일시적인 이벤트 (강하, 팽창 및 중단 포함)를 캡처합니다. 시간), 내장 된 시계 / 달력. 악어 클립이 있는 4 개의 전압 리드, 8 개의 AA 배터리, SD 카드, 100-240V AC 어댑터 및 케이스로 완성됩니다. 클램프 프로브는 별도로 판매됩니다.
카달로그 다운로드 매뉴얼 다운로드

-사용하기 쉬운 온 스크린 메뉴가있는 대형 도트 매트릭스, 태양에서 읽을 수있는 그래픽, 백라이트 LCD

* 최대 35 개의 매개 변수로 전체 시스템 분석 :
- V (상간), V (상대 지)
- A (상대 지)
- KW / KVA / KVAR / PF (상)
- KW / KVA / KVAR / PF (시스템)
- KWH / KVAH / KVARH / PFH (시스템)
- 위상 각도

- 200A, 1200A 전류 클램프 또는 3000A 플렉시블 전류 프로브 옵션 (별도 판매)
- 고전력 분배 시스템을위한 가변 변류기 CT (1 ~ 600) 및 전위 변압기 PT (1 ~ 1000) 비율
- 고조파 및 파형 동시 표시
- 총 고조파 왜곡 (THD) 분석
- 3 상 시스템 매개 변수가있는 그래픽 위상 다이어그램
- 3 상 전압 또는 전류 불균형 비율 (VUR, AUR) 및 불균형 계수
- 프로그래밍 가능한 임계 값 (%)으로 일시적인 이벤트 (강하, 팽창 및 중단 포함) 캡처
- Microsoft Excel® 형식의 이동식 SD 메모리 카드에 최대 30,000 개의 읽기 기록
- 넓은 샘플링 속도 범위 (2 초 ~ 2 시간)
- 내장 시계 및 달력
- 악어 클립이 있는 4 개의 전압 리드, 8 개의 AA 배터리, SD 카드, 100-240V AC 어댑터 및 케이스로 완성됩니다. 클램프 프로브는 별도로 판매됩니다.

명세서범위기본 정확도
AC 전압 (True rms)600.0V± (0.5 % rdg)
AC 전류3000A± (0.5 % rdg)
유효 전력 (MW)9.999MW± (1.0 % rdg)
피상 전력 (MVA)9.999MVA± (1.0 % rdg)
무효 전력 (MVAR)9.999MVAR± (1.0 % rdg)
역률0.00에서 1.00± 0.04
주파수 범위45Hz ~ 65Hz± 0.1Hz
단계-180 ° ~ + 180.0 °± 1 °
배음1 ~ 50 위± 2 % (1 ~ 20); ± 4 % (21 ~ 31)
파고율1.00에서 99.99± (5 %)
전류 클램프 입력200mV, 300mV, 500mV± (0.5 % rdg)
1V, 2V, 3V; 사용자 선택 가능
피크 AC 전압 정확도± (5 %)
피크 AC 전류 정확도± (5 %)
유효 전력 에너지 (MWH)0.0kWh ~ 9.999MWH± (2.0 % rdg)
피상 전력 에너지 (MVAH)0.0KVAh에서 9.999MVAH± (2.0 % rdg)
무효 전력 에너지 (MVARH)0.0kVARh ~ 9.999MVARH± (2.0 % rdg)
데이터 로깅30,000 회 판독 (2GB SD 메모리 카드)
치수 / 무게8.86 x 4.92 x 2.52 인치 (225 x 125 x 64mm) / 2.2 파운드 (1010g)

PQ34-2-200A 전류 클램프 프로브
PQ34-12-1200A 전류 클램프 프로브
PQ34-30-3000A 전류 플렉시블 클램프 프로브
PQ1000- 전압 테스트 리드
PQ500- 전압 테스트 리드
