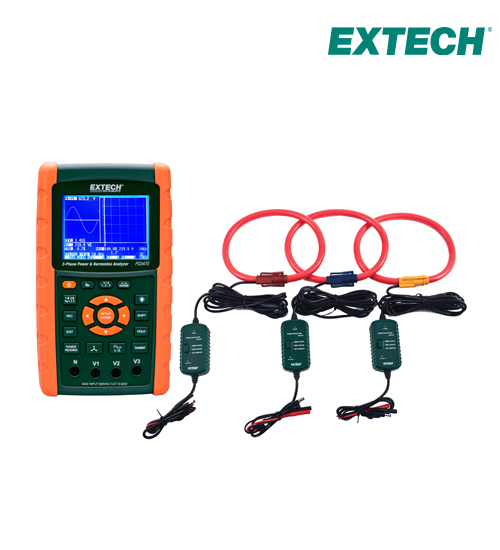

PQ3470-30 : 3000A 데이터 로깅 전력 분석기 키트

* 데이터 로깅 전력 분석기 (최대 30,000 세트 측정) 및 3000A 플렉시블 전류 클램프 프로브 (3 세트)
PQ3470은 이동식 SD 메모리 카드에 최대 30,000 세트의 측정 값을 기록 할 수 있는 3 상 그래픽 전력 및 고조파 분석기 / 데이터 로거입니다. 이 미터는 3 상 전압 또는 전류 불균형 비율 (VUR, AUR) 및 불균형 인자를 특징으로 하며 프로그래밍 가능한 임계 값 (%), 넓은 샘플링 속도 범위 (2 초 ~ 2 초)로 일시적인 이벤트 (강하, 팽창 및 중단 포함)를 캡처합니다. 시간), 내장 된 시계 / 달력. 악어 클립이 있는 4 개의 전압 리드, 8 개의 AA 배터리, SD 카드, 100-240V AC 어댑터, 3 개의 3000A 플렉시블 전류 프로브 및 케이스로 완성됩니다.
카달로그 다운로드 매뉴얼 다운로드

- 사용하기 쉬운 온 스크린 메뉴가있는 대형 도트 매트릭스, 태양에서 읽을 수있는 그래픽, 백라이트 LCD

* 최대 35 개의 매개 변수로 전체 시스템 분석 :
- V (상간), V (상대 지)
- A (상대 지)
- KW / KVA / KVAR / PF (상)
- KW / KVA / KVAR / PF (시스템)
- KWH / KVAH / KVARH / PFH (시스템)
- 위상 각도

- 200A, 1200A 전류 클램프 프로브 옵션 (별매)
- 고전력 분배 시스템을위한 가변 변류기 CT (1 ~ 600) 및 전위 변압기 PT (1 ~ 1000) 비율
- 고조파 및 파형 동시 표시
- 총 고조파 왜곡 (THD) 분석
- 3 상 시스템 매개 변수가있는 그래픽 위상 다이어그램
- 3 상 전압 또는 전류 불균형 비율 (VUR, AUR) 및 불균형 계수
- 프로그래밍 가능한 임계 값 (%)으로 일시적인 이벤트 (강하, 급상승 및 중단 포함) 캡처
- Microsoft Excel® 형식의 이동식 SD 메모리 카드에 최대 30,000 개의 읽기 기록
- 넓은 샘플링 속도 범위 (2 초 ~ 2 시간)
- 내장 시계 및 달력
- 악어 클립이있는 4 개의 전압 리드, 8 개의 AA 배터리, SD 카드, 100-240V AC 어댑터, 3 개의 3000A 플렉시블 전류 프로브 및 케이스로 완성됩니다.

SpecificationsRangeBasic Accuracy
AC Voltage (True rms)600.0V±(0.5%rdg)
AC Current3000A±(0.5%rdg)
Active Power (MW)9.999MW±(1.0%rdg)
Apparent Power (MVA)9.999MVA±(1.0%rdg)
Reactive Power (MVAR)9.999MVAR±(1.0%rdg)
Power Factor0.00 to 1.00±0.04
Frequency Range45Hz to 65Hz±0.1Hz
Phase-180° to +180.0°±1°
Harmonics1 to 50th±2% (1 to 20); ±4% (21 to 31)
Crest Factor1.00 to 99.99±(5%)
Current Clamp input200mV, 300mV, 500mV±(0.5%rdg)
1V, 2V, 3V; user-selectable
Peak AC Voltage Accuracy±(5%)
Peak AC Current Accuracy±(5%)
Active Power Energy (MWH)0.0kWh to 9.999MWH±(2.0%rdg)
Apparent Power Energy (MVAH)0.0KVAh to 9.999MVAH±(2.0%rdg)
Reactive Power Energy (MVARH)0.0kVARh to 9.999MVARH±(2.0%rdg)
Datalogging30,000 readings (2GB SD memory Card)
Dimensions/Weight8.86 x 4.92 x 2.52" (225 x 125 x 64mm) / 2.2lbs (1010g)

PQ34-2-200A 전류 클램프 프로브
PQ34-12-1200A 전류 클램프 프로브
PQ34-30-3000A 전류 플렉시블 클램프 프로브
PQ1000-전압 테스트 리드
PQ500-전압 테스트 리드
