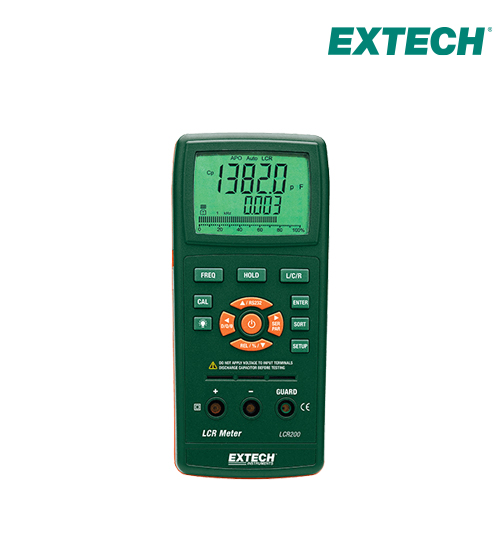

LCR200 : 수동 부품 LCR 미터

* 2 차 파라미터 (Q, D, R, P, ESR)로 인덕턴스, 커패시턴스 및 저항 측정

LCR200은 수동 부품 LCR 미터입니다. 이 미터가 필요한 정확한 측정을 제공하는 데 도움이 되는 다양한 기능으로 엄청난 가치를 발견하십시오. 고 대비 백라이트 디스플레이에서 기본 매개 변수의 동시 20,000 / 2,000 카운트 디스플레이를 참조하십시오. 절대 값 또는 백분율을 사용하여 Hi / Lo 한계를 설정할 수 있습니다. 개방 및 단락 제로는 측정에서 원하지 않는 표유 임피던스를 제거합니다. 내장 된 테스트 픽스처 또는 외부 테스트 리드 (포함됨)를 사용하십시오. LCR200에는 비활성화 할 수 있는 자동 전원 끄기 기능과 배터리 교체시기를 알려주는 배터리 부족 표시기가 있습니다. 테스트 리드와 9V 배터리로 완성됩니다.
카달로그 다운로드 매뉴얼 다운로드

- 2 차 파라미터 Q (품질), D (소산), R (저항), P (위상), ESR (등가 직렬 저항)을 사용하여 인덕턴스, 커패시턴스 및 저항 측정
- 2 차 파라미터와 함께 1 차 파라미터 (L, C 또는 R)의 동시 20,000 / 2,000 카운트 백라이트 디스플레이
- 1kHz 기본 테스트 주파수의 자동 선택 측정 기능 5개의 테스트 빈도
- 절대 값 또는 백분율 제한을 사용하여 Hi / Lo 제한 설정
- 상대 모드 기능
- 병렬 또는 직렬 등가 회로
- 자동 전원 끄기, 배터리 부족 및 범위 초과 표시기
- 내장 테스트 픽스처 또는 외부 테스트 리드 사용
- 개방 및 단락 교정은 측정에서 원하지 않는 표유 임피던스를 제거합니다.
- 테스트 리드 및 9V 배터리로 완료

SpecificationsRangeBasic Accuracy
Inductance20μH, 200μH, 2000.0μH, 20.0000mH, 200.00mH±(0.5%rdg + 5 digits)
2000.0H, 20.000H, 200.00H, 2000.0H(DF <0.1)
Capacitance20pF, 200pF, 2000pF, 20.000nF, 200.00nF, 2000.0nF±(0.5%rdg + 5 digits)
20.000μF, 200.00μF, 2.0000mF, 20.00mF(DF <0.1)
Resistance20.00Ω, 200.00Ω, 2.0000kΩ, 20.000kΩ, 200.00kΩ, 2.0000MΩ, 20.000MΩ, 200.0MΩ±(0.5%rdg + 5 digits)
DF (with C)0.000 to 1999
Q0.000 to 1999
Phase±90°
Test Frequency100Hz/120Hz/1kHz/10kHz/100kHz
Dimensions7.6 x 3.5 x 1.6" (193 x 88 x 41mm)
Weight14.8oz (420g)

LCR203-SMD 부품 핀셋
LCR205-SMD 부품 고정물
