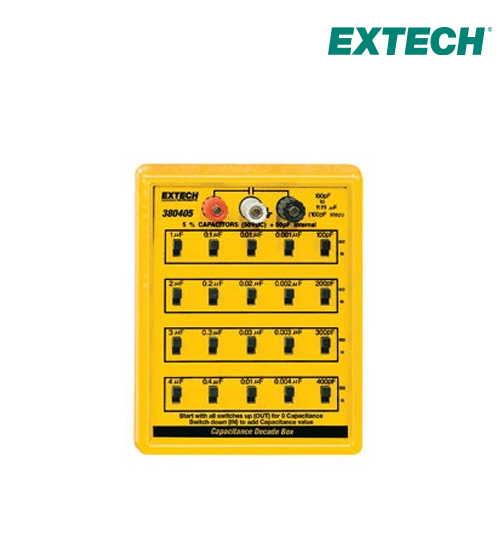

380405 : 커패시턴스 디케이드 박스

* 50 디케이드 범위의 커패시턴스가 있는 커패시턴스 상자

Extech 380405 Capacitance Decade Box는 표준 값을 가진 모든 구성 요소 대신 회로 및 기능으로 쉽게 대체 할 수 있기 때문에 제품 설계 테스트 및 교정에 매우 인기가 있습니다. 또는 회로 작동에 가장 적합한 값을 식별하는 데 사용할 수 있으며 스위치에서 해당 값을 읽을 수 있습니다. 그런 다음 디케이드 박스 스위치로 표시된 크기의 커패시터를 회로에 넣을 수 있습니다.

카달로그 다운로드 매뉴얼 다운로드

상세정보
기술사양

- 내구성있는 구조
- 케이스는 별도로 접지 될 수 있습니다.
- 3 개의 결합 포스트는 분리 된 대체를 허용합니다
- 100pF에서 11,111µF로 5 % 정전 용량 대체
- 회로 개발에 탁월
- 50 년 범위의 정전 용량

Specifications	Range
Capacitance ranges	100pF to 11.111uF in 100pF steps
Internal Residual Cap	50pF maximum
Voltage limit	50VDC (non-polarized capacitors)
Connection	Three (3) binding posts
Accuracy	5% (< =1uF: 1kHz test frequency; > 1uF: 100Hz test frequency)
Operating conditions	Temperature: 32 to 122°F (0 to 50°C) / Humidity: < 80%RH
Dimensions/Weight	5.79 x 4.61 x 1.3" (14.7 x 11.7 x 3.3cm) / Approx. 0.69 lbs. (312g)
