비파괴 두께 측정을 위한 컴팩트한 견고한 미터

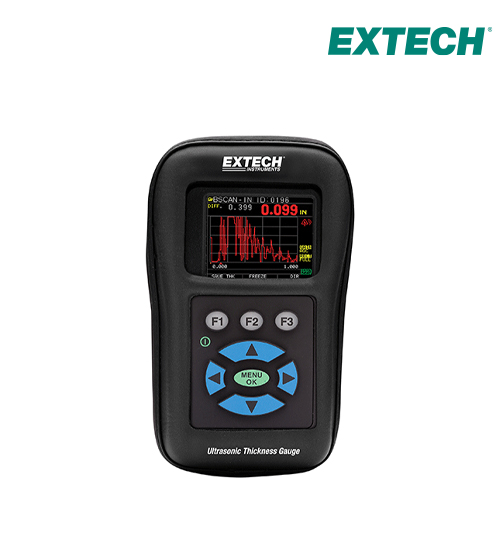

TKG250 : 컬러 파형의 디지털 초음파 두께 게이지 / 데이터 로거

TKG250은 컬러 파형 기능이 있는 디지털 초음파 두께 게이지 / 데이터 로거입니다. Extech는 현장 사용에 이상적인 컴팩트하고 견고한 견고한 하우징으로 설계된 두께 게이지를 제공합니다. 초음파 기술은 주로 철 구조물에 대한 비파괴 두께 측정을 허용합니다. 최대 100K 판독 값의 데이터 로그 및 추가 분석 을 위해 Excel ® 으로 내보낼 수 있습니다 . 보호용 홀스터, 냉각수 2 온스 병, AA 배터리 2 개, 5MHz 변환기, 하드 휴대용 케이스, USB 케이블 및 내보내기 소프트웨어가 포함되어 있습니다.
카달로그 다운로드 매뉴얼 다운로드

* 넓은 측정 범위 :
- 5MHz 프로브 : 0.040 "~ 20"강철
- 10MHz 프로브 : 0.030 "~ 2"강철 (옵션)

- 적색, 황색 및 녹색 시각 경보 표시가있는 컬러 LCD 디스플레이
- Excel로 내보낼 수있는 100K 내부 데이터 로거
- 코팅 오류를 줄이기위한 Echo to Echo 옵션
- 실시간 부식 모니터로 파일 비교 기능
- 라이브 파형 (두께 확인을위한 A 스캔)
- B- 스캔 (시편의 시각적 단면)
- 알람시 진동
- 고온 및 측정하기 어려운 재료를위한 다중 변환기 옵션
- 보호용 홀스터, 2oz 용기의 병, AA 배터리 2 개, 5MHz 변환기, 하드 휴대용 케이스, USB 케이블 및 XPorter 소프트웨어가 포함되어 있습니다.
- 최소 두께를 캡처하는 빠른 최소 기능

명세서
범위
강철 두께 범위5MHz 프로브 : 0.040 ~ 20 "(1.0 ~ 508mm), 10MHz 프로브 : 0.030"~ 2 "(0.76mm ~ 50.8mm)
재료 속도 교정 범위0.200 ~ 0.7362 인치 /μS(0.508 ~ 18.699mm / μS)
언어영어, 프랑스어, 스페인어, 이탈리아어, 체코 어, 독일어, 포르투갈어, 슬로바키아어, 핀란드어 및 헝가리어
홀드 모드역방향 비디오 디스플레이로 마지막 두께 판독 값을 유지하기 위해 디스플레이를 고정합니다.
동결 모드디스플레이 고정 (고온 판독에 이상적)
빠른 최소 / 최대 모드20 회 측정 / 초에서 최소 또는 최대 및 실제 두께 값을 표시합니다.
단위인치 / 밀리미터 / 마이크로 초
경보경고음; illuminae 깜박이는 디스플레이 및 키패드; 및 진동 피드백
조명 키패드F1 = 빨간색, F2 = 노란색, F3 = 녹색 (쉬운 진행 / 중단 테스트 용)
이득-가변 조정20-90dB의 1dB 단계 또는 파형에 대한 자동 이득 제어 (AGC)
B-Scan-시험편의 단면을 표시합니다.거리와 상관없이 검사 영역의 시각적 단면을 표시합니다. B- 스캔 알람 색상은 다음으로 구성됩니다. 빨간색 = 최소값 미만 / 최대 값 초과; 노란색 =주의; 녹색 = 좋음.
Echo to Echo금속 두께 만 측정 (페인트 및 코팅은 기본 재료 두께 값에 영향을주지 않음)
차동 모드실제 두께 측정과 사용자가 입력 한 기준 값과의 차이를 표시합니다.
속도 모드알려지지 않은 물질의 두께를 측정하기 위해 음향 음속을 표시합니다.
데이터 로거50k 판독 값 (100k로 확장 가능) 및 5,000 개 파형을 저장합니다. 최대 20 자 길이의 파일 이름; 포함 된 Extech XPorter 소프트웨어는 MS Excel, 메모장 또는 워드 패드에서보기 위해 열 수있는 .csv 데이터 파일을 추출합니다. 파일 비교 및 그리드 검토
범위수동 범위 제어 또는 자동 줌 추적을 선택한 범위에 관계없이 중앙 에코로 조정
정류 모드RF, 반파 포지티브, 반파 네거티브 및 전파 정류
라이브 파형 (A- 스캔)1dB 단계 또는 AGC, 메인 뱅 블랭크, 첫 수신 에코 후 블랭크, 재료 및 정류에 관계없이 중앙 에코에 대한 줌 자동 추적을 포함한 범위에서 게인에 대한 전체 조정
배터리 수명8 ~ 14 시간 (작동 조건에 따라 다름)
