ADDITEL

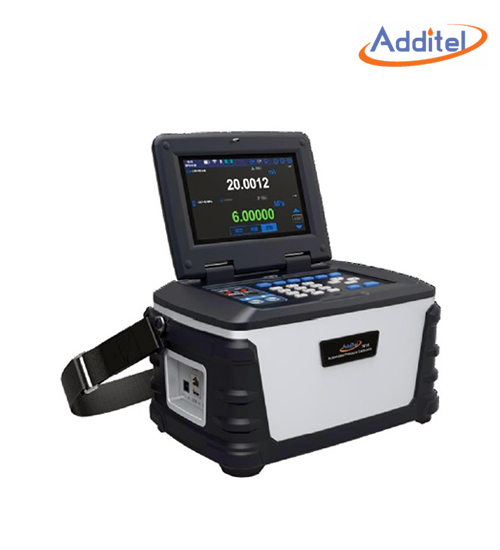

다기능 자동 압력 교정기

ADT761A

압력범위: 95% 진공 ~ 1,000psi (70bar)
정확도: 0.02%FS
정밀급 옵션 정확도: 0.01%FS

- 컨트롤 안정도: 0.005%FS (일반), 0.003%FS (정밀급)
- 향상된 성능의 전기펌프와 컨트롤러 내장으로
- 완전 자동 압력발생 및 제어
- 교체식 이중 압력모듈 채용
- 4채널 지원: 전기, 내부·외부압력
- 와이파이, 블루투스, USB, 이더넷 통신
- 게이지, 트랜스미터, 스위치 완전 자동 교정
- HART 커뮤니케이션, 데이터 로깅, 문서 관리 기능
- 휴대용으로 필드와 교정실에 적합
카달로그 다운로드 매뉴얼 다운로드

소개
ADT761 업그레이드 버전 출시!
기존 사양에서 압력 범위가 세분화 및 확장되고, 부가 기능이 보완되었습니다.

고성능의 전기펌프와 정밀급 압력 컨트롤러 내장
게이지, 트랜스미터, 스위치를 완벽하게 전 자동으로 교정


사양
- 95% 진공~1,000psi (70bar)
- 차압, 게이지압, 절대압, 대기압 측정 및 교정
- 정확도 0.01%FS (정밀급), 0.02%FS (일반)
- 컨트롤 안정도 0.003%FS (정밀급), 0.005%FS (일반)
- 분리형 이중 압력모듈
- 4채널 지원 (1-전기(발생, 측정), 1-내부압력(발생, 측정), 2-외부압력(측정))
- 데이터 로깅, 작업관리 기능
- 와이파이, 블루투스, USB, 이더넷 통신
- HART 및 Profibus 통신
- 향상된 압력 발생속도
- 7인치 TFT LCD 컬러 터치스크린
- 뛰어난 휴대성
- 리튬이온 배터리 16시간 구동 (2배 향상)


옵션
정밀급 모델 (정확도 0.01%FS, 컨트롤 안정도 0.003%FS)


모델
ADT761A-LLP(게이지압, 차압 전용)
최고 ±30inH2O (±75mbar) 모듈 기본 장착, 최저 ±0.25inH2O (±0.62mbar) 모듈 지원
정확도: 0.05%FS

ADT761A-D(게이지압, 차압 전용)
최고 -13.5 ~ 35psi (-0.95 ~ 2.5bar) 모듈 기본 장착, 최저 ±10inH2O (25mbar) 모듈 지원
정확도: 0.02%FS

ADT761A-500(게이지압, 절대압 전용)
최고 -13.5 ~ 500psi (-0.95 ~ 35bar) 모듈 기본 장착, 최저 ±10psi (±0.7bar) 모듈 지원
정확도: 0.02%FS

ADT761A-1K(게이지압, 절대압 전용)
최고 -13 ~ 1,000psi (-0.90 ~ 70bar) 모듈 기본 장착, 최저 -13.5 ~ 30psi (-0.95 ~ 2bar) 모듈 지원
정확도: 0.02%FS

ADT761A-APXR(게이지압, 절대압 전용)
-13 ~ 1,000psi (-0.90 ~ 70bar), 고정형 단일 모듈 지원
정확도: 0.01%FS

ADT761A-BP(대기압 전용)
100 ~ 1,200hPa, 고정형 단일 모듈 지원
정확도: 0.01%FS

압력 사양

 761A-LLP761A-D761A-500761A-1K761A-APXR761A-BP
최대 압력30 inH2O (75 mbar)35 psi (2.5 bar)500 psig (35 bar.g)1,000 pisg (70 bar.g)Dependent on APXR1,200 hPasensor
최소 압력-30 inH2O (-75 mbar)-13.5 psi (-0.95 bar)-13 psi (-0.9 bar)-13 psi (-0.9 bar)Dependent on APXR100 hPasensor
정확도 (1)0.05%FS0.02%FS0.02%FS0.02%FS0.01%FS0.01%FS
안정도0.005%FS or 0.05 Pa0.005%FS0.005%FS0.005%FS0.003%FS0.02 hPa
압력 유형Differential, GaugeDifferential, GaugeGauge, AbsoluteGauge, AbsoluteGauge, AbsoluteAbsolute
초과 압력1.2
분해능6 digits
측정단위Pa, hPa, kPa, mPa, bar, mbar, psi, mmHg@0°C, cmHg@0°C, mHg@0°C, inHg@0°C, inH2O@4°C, mmH2O@4°C, cmH2O@4°C, mH2O@4°C, mmH2O@20°C, cmH2O@20°C, mH2O@20°C, inH2O@20°C, inH2O@68°F, kg/m2, mtorr, torr, lb/ft2, tsi, custom

대기압 정확도

N/AN/A60 Pa60 Pa60 PaN/A
[1] One year accuracy (including 1 year stability). FS specification applies to the span of the module range.
[2] Specification based on gauge measurement. An additional 60 pa uncertainty will need to be included when measuring in absolute mode. Applicable only for use with the ADT761A-500 and ADT761A-1K
* Additel 761A calibrators support 160A intelligent digital pressure modules that are available for gauge, vacuum and absolute pressure from -15 psi to 60,000 psi (-1 bar to 4200 bar).For detailed specs, see the 160A pressure module data sheet.



전기 사양

 범위분해능정확도특이 사항
전류 측정 (mA)Auto-ranging, ±25 or ±50 mA0.1 μA0.008%RD+0.004%FSImpedance<10Ω
전압 측정 (V)±300 mV1 μV0.008%RD+0.002%FSImpedance >1GΩ
Auto-ranging, ±5, ±12 or ±30 V±5V:20 μV0.008%RD+0.002%FSImpedance >1MΩ
±12V:100 μV
±30V:100 μV
루프파워 발생 전류 발생(mA)24 VN/A±0.24 V50 mA (Max Loading)
전류 발생 (mA)0 to 2.5 mA or 2.5 to 25 mA0-2.5 mA: 0.05μA0-2.5 mA: 0.008%RD+0.1 μA20 mA @ 1KΩ
0-25 mA:0.5μA0-25 mA: 0.008%RD+1.0 μA
전원 발생 (V)16 to 30 V1 V±0.5 V(24 V: ±0.24 V)70 mA (Max Loading)
전압 발생 (V)0 to 16 V250 μV0.008%RD+0.002%FS
압력 스위치Mechanical Switch, Live Mechanical Switch, NPN Switch, PNP SwitchN/AN/AResponse time<10 ms. If the switch is live, voltage range will be (3-30) V
온도 보상5°C to 35°C
온도 계수Outside of 5°C to 35°C: <±0.0005%RD+0.0001%FS/°C
과전압 보호Up to 30 V on any two sockets
