SEAWARD
태양광 PV 측정장비
컴팩트한 태양광 설비 계측 장비

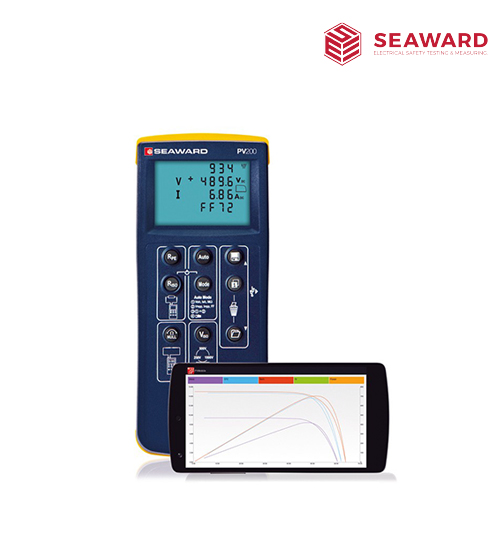

PV200

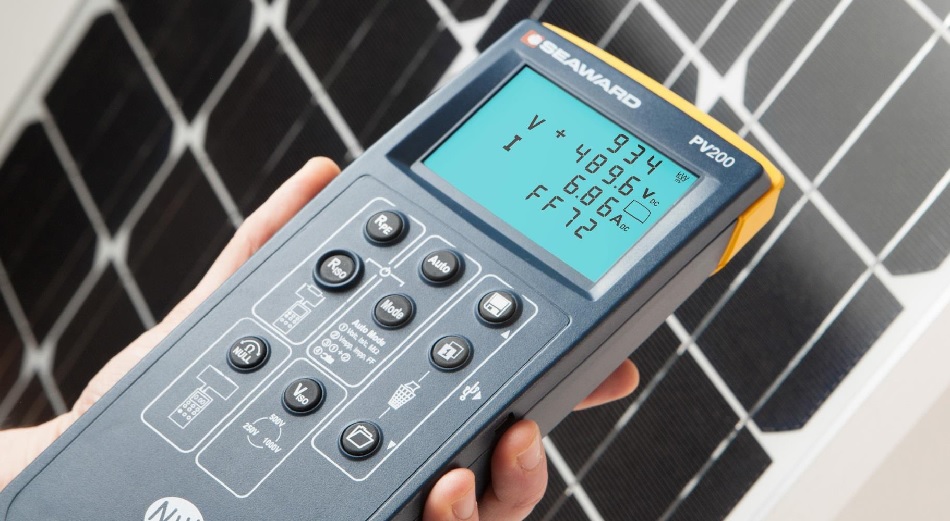

PV200은 작고 경제적인 I-V 커브 트레이서로, 간단한 푸시 버튼을 조작하여 PV시스템의 효율적인 여러 기능을 진단하는 테스터입니다.

IEC 61829에 따라 I-V 커브를 빠르고 정확하게 측정하고, PVMobile Android 앱을 통해서도 PV 시스템을 위한 매우 효율적이고 효과적인 테스트 및 진단 솔루션을 제공합니다.
카달로그 다운로드 매뉴얼 다운로드

- 저렴하고 효율적인 PV시스템 진단 도구입니다.
- IEC 62446 : 2016 및 IEC 61829 : 2015 국제 표준에 따른 시운전 테스트 및 I-V 커브 추적을 할 수 있습니다.
- Android PVMobile 앱을 사용하여 현장에서 자세한 I-V 곡선을 즉시 볼 수 있으며, 즉시 데이터를 전송할 수 있습니다.
- 개별 PV 모듈 또는 스트링을 테스트 할 수 있습니다.
- 뚜렷한 디스플레이를 통해 직사광선에서도 결과를 명확하게 표시합니다.

PV200은 작고 경제적인 I-V 커브 트레이서로, 간단한 푸시 버튼을 조작하여 PV시스템의 효율적인 여러 기능을 진단하는 테스터입니다. 999개의 데이터를 계측기에 저장하고

SolarCert 소프트웨어에 다운로드하면 표준 테스트 조건과 비교할 수 있습니다.

PV200은 접지 연속성(ground continuity), 개방 회로 전압, 단락 회로 전류, 최대 파워 전압, 전류 및 파워(AC/DC클램프 사용)을 측정합니다. 또한 이 기기는 테스트 중인

PV모듈 또는 시스템의 FF(Fill Factor)를 제공합니다.

PV200은 별도의 1kV 절연 저항 테스트 기능을 가지고 있어 별도의 고가 장비를 사용할 필요가 없습니다. 한편 이 장비의 디스플레이는 뚜렷한 명암 대비 효과로 인해

직사광선에서도 선명하게 보여집니다.

또한, 이 장비는 Solar Survey 200R을 통해서 실시간 조도, 주변 온도 및 PV모듈 온도를 무선으로 캡처하고 기록할 수 있습니다. Solar Survey 200R을 사용하면 데이터를

SolarCerts의 표준 테스트 조건으로 변환하여 제조업체가 배포한 데이터와 비교할 수 있습니다.


제품명PV 200
개방회로 전압 측정 (PV단자)디스플레이 범위10.0 VDC – 1000 VDC
측정 범위5.0 VDC – 1000 VDC
분해능최대 0.1 VDC
정확성± (0.5% + 2 digits)
극성 표시DC 전압 극성이 올바르거나 반전됨.
단락회로 전류 측정 (PV단자)디스플레이 범위0.00 ADC - 15.00 ADC
측정 범위0.50 ADC - 15.00 ADC
최대전력 측정 범위10kW
분해능최대 0.01 ADC
정확성±(1% + 2 digits)
접지 연속성 저항 측정 (4mm)테스트 전압 개방회로> 4 VDC, 공칭전압
2Ω에 테스트 전류 인가 시> 200mA
디스플레이 범위0.00Ω - 199Ω
측정 범위 (EN 61557-4)0.05Ω - 199Ω
분해능최대 0.01Ω
정확성± (2% + 5 digits)
테스트 리드 0(zero) 세팅0~10Ω까지 0 세팅이 가능
경고 메시지≥ 30V AC 또는 DC 입력 시
회로 보호 기능≥ 30V AC 또는 DC 입력하면, 테스트 중지
IEC61557-4에 따른 반복 테스트초당 1회씩 약 4000회의 테스트
절연 저항 (자동 테스트 기능, PV 및 붉은색 4mm단자)테스트 전압 개방회로250V, 500V, 1000V (IEC61557-2 기준)
테스트 전압 사양-0% +20% (개방회로)
1mA당 테스트 전압UN x (1000Ω/V)으로 >1mA
테스트 전류 단락회로<2mA
디스플레이 범위0.05MΩ - 200MΩ
측정 범위(EN 61557-2)0.05MΩ - 200MΩ
분해능최대 0.01MΩ
정확성0.05MΩ - 100MΩ ± (5% + 5 digits), 101MΩ - 200MΩ ± (10% + 5 digits)
경고 메시지≥ 30V AC 또는 DC 입력 시
회로 보호 기능≥ 30V AC 또는 DC 입력하면 테스트 중지
IEC61557-4에 따른 반복 테스트초당 1회씩 약 4000회의 테스트
절연 저항 (포인트 to 포인트 방식, 4mm)테스트 전압 개방회로250V, 500V, 1000V (IEC61557-2 기준)
테스트 전압 사양-0% +20% (개방회로)
1mA당 테스트 전압UN x (1000Ω/V)으로 >1mA
테스트 전류 단락회로< 2mA
디스플레이 범위0.05MΩ - 300MΩ
측정 범위(EN 61557-2)0.05MΩ - 300MΩ
분해능최대 0.01MΩ
정확성± (5% + 5 digits)
경고 메시지≥ 30V AC 또는 DC 입력 시
회로 보호 기능≥ 30V AC 또는 DC 입력하면 테스트 중지
IEC61557-4에 따른 반복 테스트초당 1회씩 약 4000회의 테스트
Rpe 전압 측정 (4mm)디스플레이 범위30V – 440 VAC/DC
전압 측정 범위30V – 440 VDC, 30V – 440 VAC 50-60Hz
분해능1V
정확성± (0.5% + 2 digits)
전류 측정 (AC/DC 전류 클램프를 사용)디스플레이 범위0.1A - 40.0A
전류 측정 범위0.1A - 40.0A DC, 0.1A - 40.0A AC 50-60Hz
분해능0.1A
정확성± (5% + 2 digits)
DC 전력 측정 (AC/DC 전류 클램프와 PV 단자를 통해)디스플레이 범위0.00kW - 40kW
측정 범위0.50kW - 40kW
분해능0.01kW
정확성± (5% + 5 digits)
