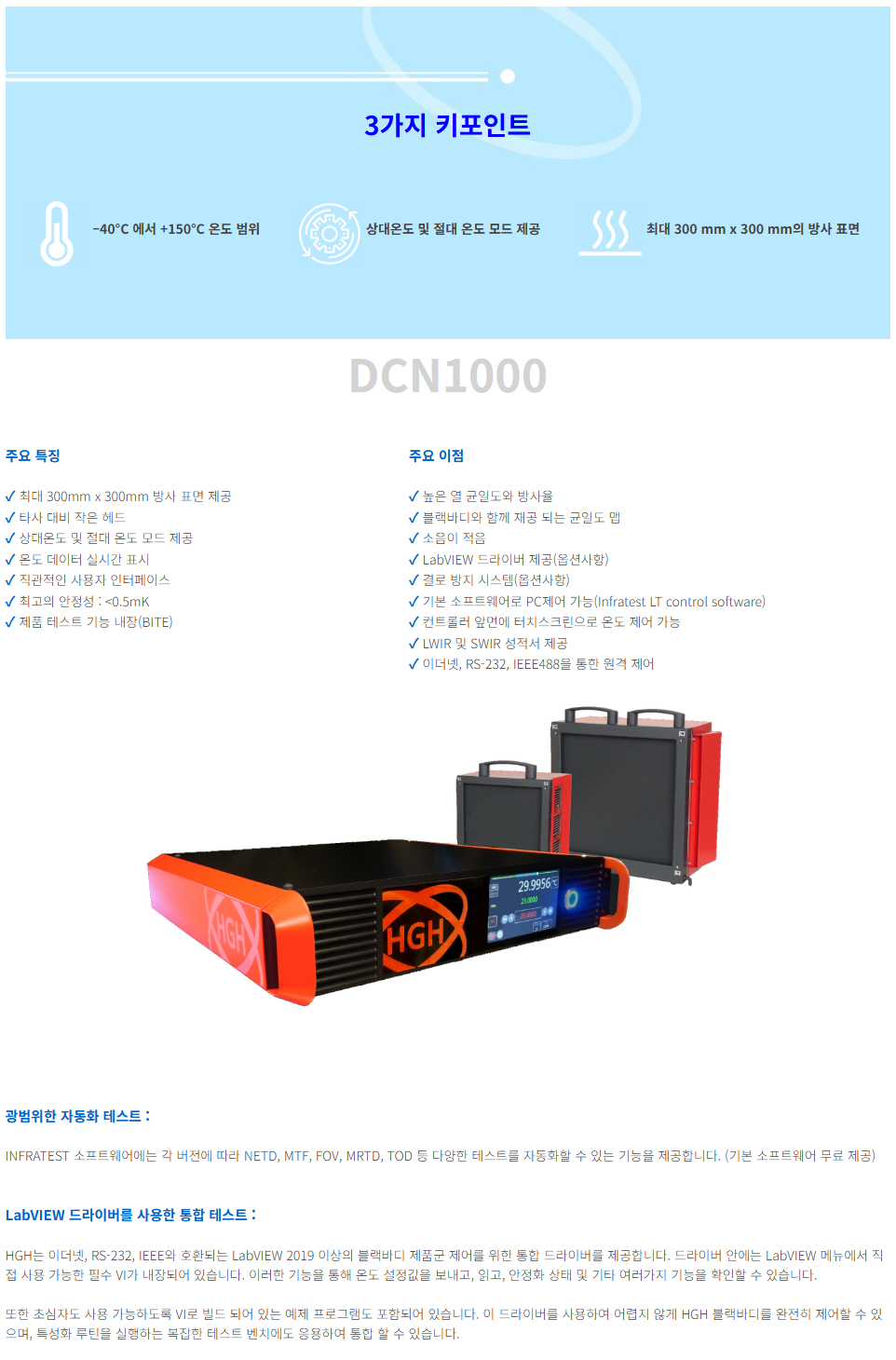

가장 정확한 저온 블랙바디

● ---------------------------

DCN1000 시리즈는 공랭식인 DCN1000N/H와 유체 냉각 방식인 DCN1000W/L 시리즈로 나누어져 있습니다. 특히 DCN1000L 시리즈는 –40°C 에서 +150°C 사이의

온도 범위에서 매우 뛰어난 열 균일도, 안정성 및 방사율을 가진 기준급 블랙바디입니다.

새롭게 제작된 컨트롤러를 통해 0.5mk 안에서 온도를 정확하게 제어 합니다. 다른 HGH 블랙바디와 마찬가지로 DCN1000N/H 및 DCN1000W/L 시리즈는 IR 기준

소스의 신뢰성을 입증하는 교정 인증서가 함께 제공됩니다.

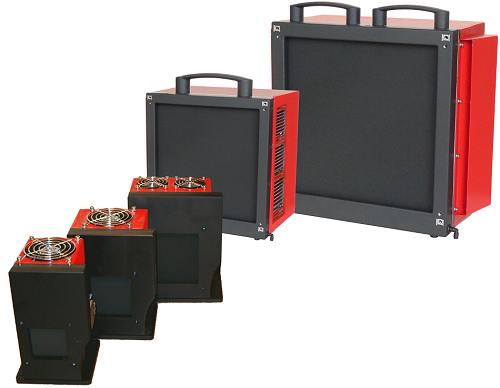

MODEL	DCN1000 H2	DCN1000 H4	DCN1000 N7	DCN1000 N12
Emissive area	50 mm x 50 mm	100 mm x 100 mm	180 mm x 180 mm	300 mm x 300 mm
Temperature range
• Absolute (20°C ambient temp)	-15°C to +150°C (option: -15°C to + 200°C)	-15°C to +150°C (option: -15°C to + 200°C)	-5°C to +150°C (option: -5°C to +180°C)	-5°C to +150°C
• Differential	-35°C to +130°C	-35°C to +130°C	-25°C to +130°C	-25°C to +130°C
Thermal uniformity at ambient ±5 °C / at 50 °C	0.01°C/ 0.1°C		0.01°C/ 0.2°C
Emissivity / Apparent emissivity after calibration	0.98 ± 0.02 / 1.00 (option: 0.99 ± 0.01 / 1.00)
Stability	0.5 mK over [0;65°C] , 2mK outside
Temperature measurement accuracy	Differential mode : ±0.01°C / absolute mode : ±0.03°C
Display resolution	0.0001°C (actual temperature and set point display)
Stabilization time @ 2mk	30 seconds
Slew rate	>0.5°C/s heating ; >0.25°C/s cooling		>0.5°C/s heating ; >0.2°C/s cooling
Remote control	Ethernet, RS232 and IEEE488 interface
Power supply	90/260 VAC, 1 ph., 50/60 Hz
Operating ambient temperature	Control unit: + 5°C to +45°C - Head: -20°C to +70°C (-55°C to +85°C in option)
Max. power consumption	800 W		1600 W
Head dimensions W x H x D	115x198x111 mm3	192x215x120 mm3	235x257x202 mm3	355x377x201 mm3
Head weight	2 kg	5 kg	12.5 kg	27 kg
Electronic unit size	2U x 19”
Electronic unit weight	6.5 kg		8.5 kg
Double head option	YES		NO
