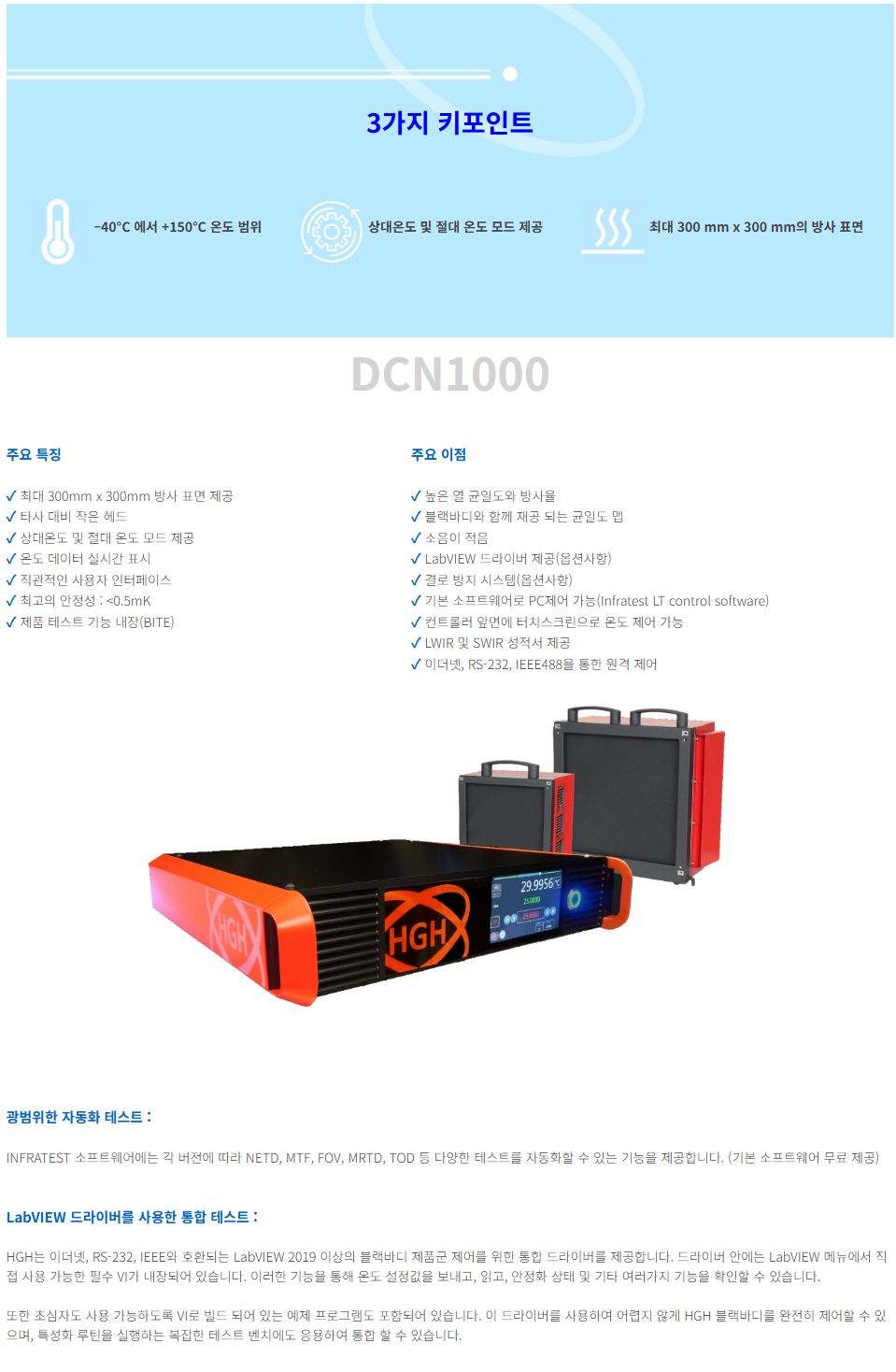

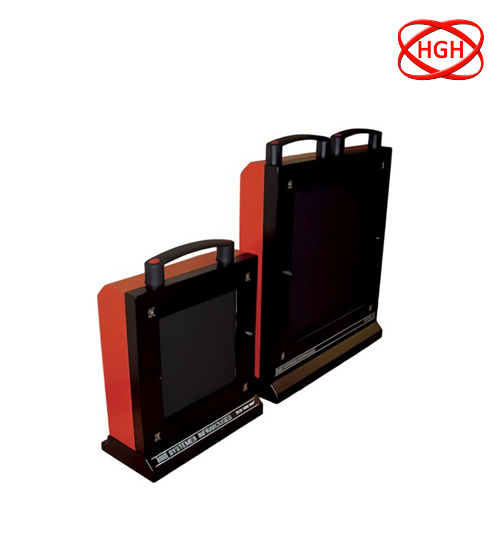

가장 정확한 저온 블랙바디

● ---------------------------

DCN1000 시리즈는 공랭식인 DCN1000N/H와 유체 냉각 방식인 DCN1000W/L 시리즈로 나누어져 있습니다. 특히 DCN1000L 시리즈는 –40°C 에서 +150°C 사이의

온도 범위에서 매우 뛰어난 열 균일도, 안정성 및 방사율을 가진 기준급 블랙바디입니다.

새롭게 제작된 컨트롤러를 통해 0.5mk 안에서 온도를 정확하게 제어 합니다. 다른 HGH 블랙바디와 마찬가지로 DCN1000N/H 및 DCN1000W/L 시리즈는 IR 기준

소스의 신뢰성을 입증하는 교정 인증서가 함께 제공됩니다.

MODEL	DCN1000 W2/L2	DCN1000 W4/L4	DCN1000 W7/L7	DCN1000 W12/L12
Emissive area	50 mm x 50 mm	100 mm x 100 mm	180 mm x 180 mm	300 mm x 300 mm
Temperature range (L type)
• Absolute (for any ambient T)	-40°C to +150°C
• Differential (20°C ambient)	-60°C to +130°C
Temperature range (W type)
• Absolute (for a 20°C ± 2°C wate circulation)	-20°C to +150°C	-10°C to +150°C		-5°C to +150°C
• Differential (20°C ambient)	-40°C to +130°C	-30°C to +130°C		-25°C to +130°C
Thermal uniformity at ambient ±5 °C	0.01°C
Thermal uniformity at 50°C	0.1°C		0.2°C (W) / 0.15°C (L)
Emissivity/	0.98 ±0.02 (Option: 0.99 ±0.01)
Apparent emissivity after calibration	1
Stability	0.5 mK over [0;65°C] , 2mK outside
Temperature measurement accuracy	Differential mode : 0.01°C / absolute mode : 0.03°C
Display resolution	0.0001°C (actual temperature and set point display)
Slew rate (L type only)	> 0.4°C/s heating ; > 0.2°C/s cooling
Stabilization time	30 seconds
Operating temperature	Control unit: +5°C to + 45°C ; Head: -20°C to +70°C
Remote control	Ethernet, RS232 and IEEE488 interface
Max. power consumption
• Control Unit	800 W		1600 W	1600 W
• Refrigerated Unit (L type only)	2300 W		2500 W	5000 W
Head dimensions W x H x D	115x200x111 mm3	192x210x120 mm3	247x410x112 mm3	370x531x112 mm3
Head weight	2 kg	5 kg	10 kg	20 kg
Electronic unit size	2U x 19”
Electronic unit weight	6.5 kg		8.5 kg
Double head option	NO	YES	NO	NO
