고온 블랙바디

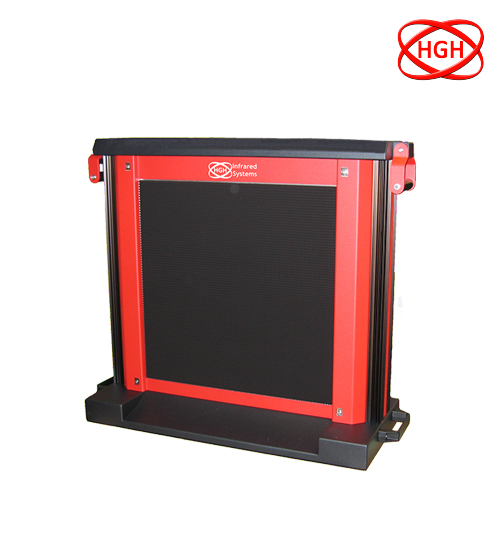

ECN100 Series

ECN 고온 영역 블랙바디

● --------------------------------------

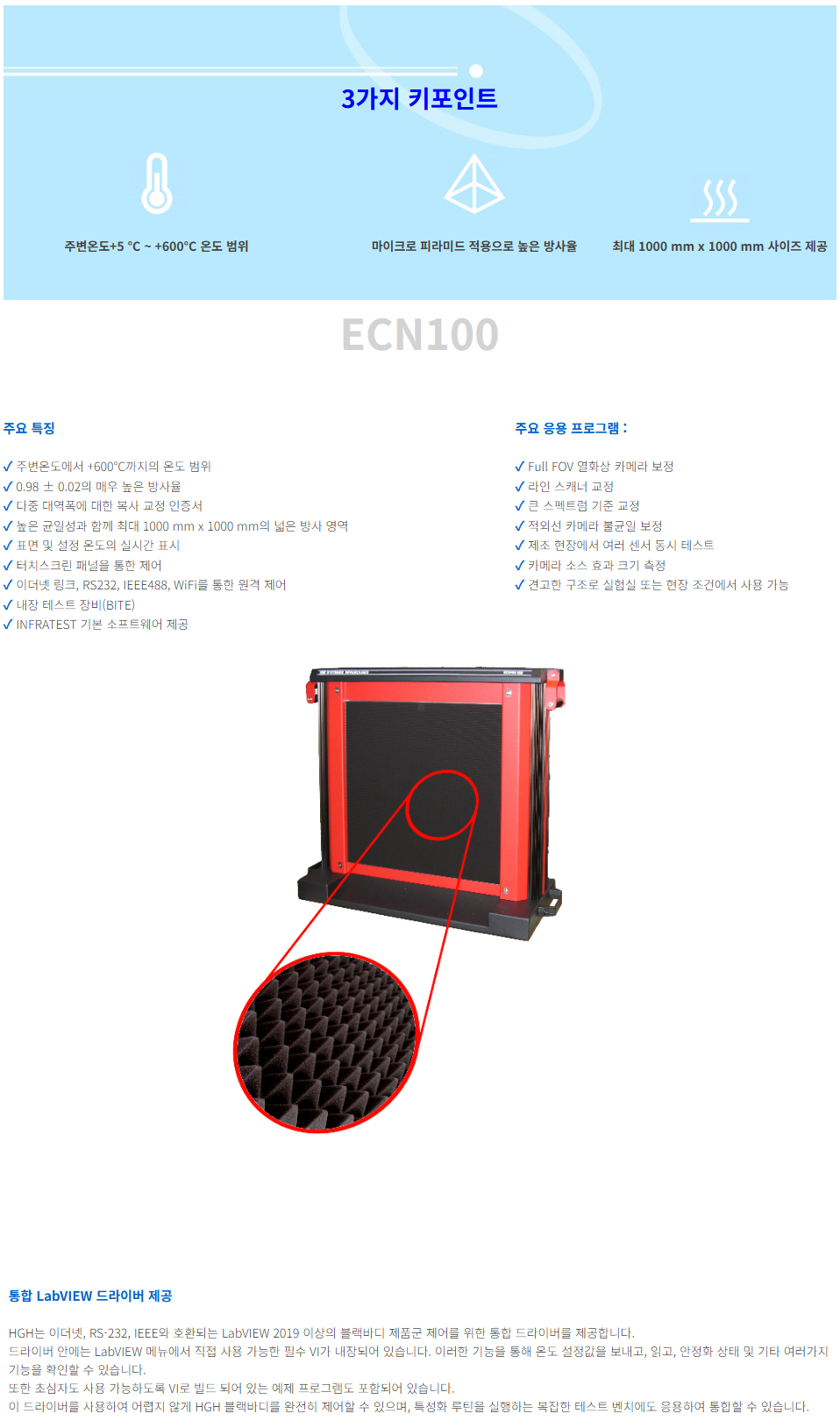

높은 방사율을 위한 마이크로 피라미드 포면

ECN1000 시리즈는 최대 600 °C의 고온을 높은 균일도로 안정화시킵니다. 방출 표면에는 마이크로 피라미드로 만들어진 독점적인 기술이 포함되어 있습니다.

이에 따라 블랙바디의 방사율 및 열 균일도가 특히 놓습니다.

표면이 마이크로 캐비티로 이루어져 있기 때문에 근적외선에서 원적외선까지 광범위한 파장에서 사용이 가능합니다.




MODELECN100 H6ECN100 H12ECN100 N20ECN100 N40
Emissive area150 x 150 mm300 x 300 mm500 x 500 mm1000 x 1000 mm
Temperature range50°C to 600°C50°C to 550°C50°C to 300°CAmbiant +5°C to 100°C
Emissive area uniformity0.75 °C at 300 °C2 °C at 300 °C3.5 °C at 300 °C1°C at 100 °C
Emissivity / Apparent
emissivity after calibration
0.98 ±0.02 over 8 - 14 μm / 1.00
0.96 ±0.02 over 3 - 5 μm / 1.00
0.98 ±0.02 / 1.00
Stability0.02°C0.05°C0.01°C
Temperature measurement
accuracy
± 0.5°C± 2.5°C
Display resolution0.01°C0.1°C
Warm-up time
from ambient to Tmax
45 min60 min30 min
Head dimensions W x H x D
(mm3)
423 x 467 x 247567 x 677 x 340694 x 820 x 3001470 x 1260 x 700
Head weight20 kg40 kg55 kg210 kg
Electronic unit size2U x 19”
Electronic unit weight6,5 kg
Max. power consumption2500 W5000 W6000 W
Power supply115/230 VAC, 1 ph. 50/60 Hz
Remote controlEthernet, RS-232, IEEE 488
Operating temperature
range (head)
-10°C to +70°C+5°C to +70°C
