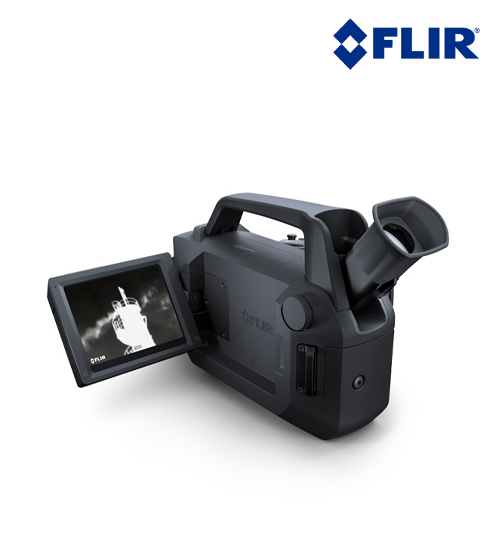

FLIR G306은 다양한 환경에서 육플루오린화 황(SF₆), 암모니아(NH₃), 에틸렌(C₂H₄), 기타 산업용 가스 누출을 시각화하는 데 사용되는

혁신적인 광학 가스 이미징(OGI) 카메라입니다. SF₆는 100년 동안 C0₂보다 23,000배 이상 지구 온난화 가능성을 높이는 강력한 온실 가스입니다.

SF₆는 일반적으로 전기 전력 산업에서 가스 절연 변전소 및 회로 차단기용 절연체 및 급냉 매체로 사용됩니다. 휴대용 비접촉식 G306을 사용하면

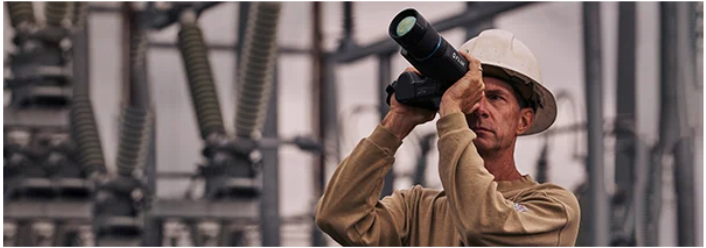

전기 설비 공급을 방해하거나 산업 운영을 중단하지 않고도 변전소에서 위험하고 환경적으로 유해한 가스 누출을 안전하고 효율적으로 스캔할 수 있습니다.

우수한 가스 시각화
FLIR G306은 -40°C~500°C)의 온도를 정확하게 측정하며, 특허 받은 FLIR의 고감도 모드(HSM)를 제공하므로 (SF₆) 및 기타 산업용 가스 누출을 보다 선명하게 파악하고 수천 개의 구성 요소를 효율적으로 스캔할 수 있습니다.

향상된 소프트웨어 통합
내장 Wi-Fi 및 Bluetooth®를 제공하므로 스마트폰 또는 태블릿에 연결할 수 있으며 클라우드에서 이미지를 손쉽게 편집 및 저장하거나 포함된 FLIR Ignite™ 클라우드 서비스를 사용하여 무선으로 파일을 전송할 수 있습니다.

편안한 작동을 위한 인체공학적 설계
회전식 10.16cm(4인치) LCD 터치스크린을 제공하므로 G306을 편안하게 작동하고 상호 작용하여 어떤 방향에서든 대상을 볼 수 있습니다.

적외선 해상도: 320 × 240픽셀(76,800픽셀)

탐지기 피치: 30mµ

정확도: 온도 범위 0°C~100°C()에서 ±1°C 또는 온도 범위 >100°C)에서 판독값 ±2%

스펙트럼 범위: 10.3mµ~10.7mµ

이미징 및 광학

MPEG 동영상 녹화: 예

동영상 녹화 및 스트리밍: 실시간 비방사성 스트리밍: RTP/MPEG4

라디오메트릭(radiometric JPG: 예

라디오메트릭(radiometric 적외선 동영상: RTRR (.csq), UVC 위

레이저 스팟: 예

센서 냉각: 스털링 마이크로쿨러(FLIRmC-3)

스펙트럼 범위: 10.3mµ~10.7mµ

시야각 (FOV): 14.5° × 10.8°

실화상 이미지: 통합 가시 카메라에서 3.2mP

이미지 모드: IR화상, 실화상, 고감도 모드(HSM)

이미지 분석: 10개 지점, 최대/최소/평균이 있는 5개 상자, 1줄(수평 또는 수직), 측정 보정

적외선 해상도: 320 × 240픽셀(76,800픽셀)

조절식 뷰파인더: 기울일 수 있는 내장형 OLED, 800 × 480픽셀

줌: 1-8x 연속 디지털 줌

초점: 자동 또는 수동

카메라 f_값: 1.59

컬러 LCD: 4", 640 × 480픽셀 회전식 터치스크린 LCD

컬러 팔레트: 아이언, 그레이, 레인보우, 악틱, 라바, 레인보우 HC

탐지기 유형: 초점면 배열, 냉각 QWIP

탐지기 피치: 30mµ

프레임 속도 표시: 60Hz

측정 및 분석

가스 감도: SF₆: <0.3ppm x m(ΔT = 10°C, 거리 = 1m)

구역 박스: 5 (최소/최대/평균)

녹화: MultiREC 녹화, 사용자 지정 가능한 순서로 여러 파일 자동 녹화

델타T: 예

스팟 미터: 10

열 감도: 30°C에서 <15mK

작동 온도 범위: -40°C~500°C)
사용 가능한 하위 범위:
-40°C~50°C)
-20°C~120°C)
80°C~250°C()
150°C~350°C()
250°C~500°C()

정확도: 온도 범위 0°C~100°C()에서 ±1°C 또는 온도 범위 >100°C)에서 판독값 ±2%

측정 보정: 반사 온도, 거리, 대기 투과, 습도, 외부 광학

프로필: 라이브 라인 1개(수평 또는 수직)

통신 및 데이터 저장 공간

동영상 출력: HDMI, DVI

라디오: 작동 주파수:
•블루투스 + EDR: 2402–2480mHz
•WLAN 2.4 GHz: 2412–2462MHz
•WLAN 5GHz: 5150-5250MHz 주파수 대역 5150-5250MHz는 실내 전용임을 유의해 주십시오. 국가 규정을 참고하십시오.

RF 출력(EIRP)
• Bluetooth + EDR: <10dBm
•WLAN: <17dBm

안테나
•통합 PIFA 안테나(게인: 최대 2.6dBi)

이미지 파일 형식: 표준 JPEG, 측정 데이터 포함 적외선모드

저장 매체: 이동식 SD 카드

통신 인터페이스: USB 2.0, 헤드셋을 통한 블루투스, Wi-Fi, HDMI

일반

FLIR 검사 경로: 카메라에서 지원됨

GPS [제거 가능]: 모든 정지 이미지 및 비디오 첫 프레임에 내장 GPS로부터 위치 데이터가 자동으로 추가됨

레이저 포인터 기능: Class 2

무게 [렌즈 및 배터리 포함]: 3 kg (6.18 lb)

주석: 음성: 정지 이미지 및 비디오에서 블루투스 사용 시 60초
텍스트: 사전 정의된 목록의 텍스트 또는 터치스크린의 소프트 키보드
이미지 스케치: 예, 적외선에만 해당

크기 [L x W x H ] (렌즈 포함): 251.6mm × 164.5mm × 170.9mm(9.9인치 × 6.48인치 × 6.73인치)

클라우드 서비스: Wi-Fi를 통해, FLIR Ignite로 직접 방식의 안전한 이미지 업로드, 구성, 저장 및 공유(펌웨어 필요함)

패키지 포함 내역: 렌즈가 장착된 적외선 카메라, 배터리(2개), 배터리 충전기, 멀티 플러그가 포함된 전원 공급 장치, 핸드 스트랩, 넥 스트랩, 렌즈 캡, 렌즈 캡 스트랩, 메모리 카드, HDMI-HDMI 케이블, USB 케이블, 드라이버 TX20, 노브 나사(옵션: 후면 커버용 나사), 인쇄 문서, 이동용 하드 케이스

포장 크기: 400 × 190 × 510mm (15.7 × 7.5 × 20.1in)

사용자 인터페이스

언어: 21

전력

배터리 유형: 충전식 리튬이온 배터리(7.4V), 카메라에서 또는 별도의 2-베이 충전기로 충전

배터리 작동 시간: 25°C에서 >2.5시간 및 일반적인 사용

시작 시간: 일반적으로 25°C(77°F)에서 7분

충전 시간: 2.5시간 ~ 95% 용량, LED로 표시되는 충전 상태

환경 및 인증

마운트 장착: UNC 1/4"~20

보관 온도 범위: –30°C~60°C)

인증: RoHS: 2011/65/EU
WEEE: 2012/19/EU
RED: 2014/53/EU
EMC: ETSI EN 301 489-1(무선), ETSI EN 301 489-17, EN 55032(방출), EN 55035(내성), EN 61000-4-8 Level 5(자기장), EN 61000-6-2, 내성 산업 환경, FCC 47 CFR part 15 B, Class B(방출), ICES-003

인캡슐레이션: IP54 (IEC 60529)

작동 온도 범위: –20°C~40°C)

충격 및 진동: 충격: 25g(IEC 60068-2-27), 진동: 2g(IEC 60068-2-6)

FLIR Thermal Studio Suit

강력한 보고 솔루션이 검사 과정을 간소화하고 주요 수리 지점을 포착

FLIR만의 MSX® 기술을 통한 열화상 카메라 성능과 카메라 이미지 향상으로, 전문가들은 문제를 바로 정확히 찾아낼 수 있게 되었습니다.
그러나, 아무리 노련한 검사관이라도 사후에는 종종 이미지를 조정할 필요가 있습니다.

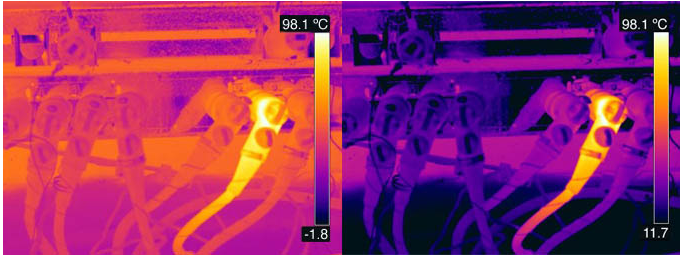

FLIR Thermal Studio의 탁월한 조절식 레벨/스팬 기능은 결함이 발생한 장비를 집중적으로 확인할 수 있도록 도와줍니다.

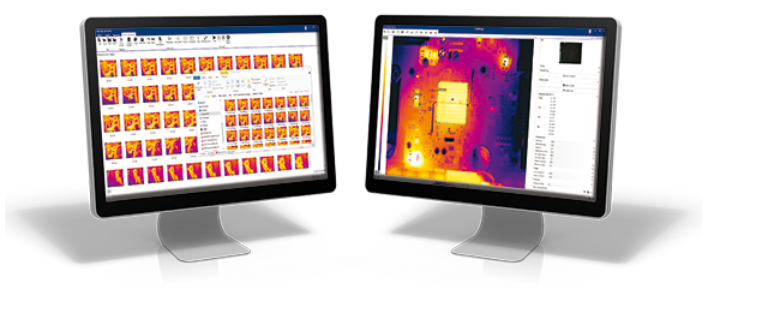

분석 및 보고 소프트웨어는 검사 후 저장된 적외선 이미지를 조정할 때 도움이 됩니다. 이러한 솔루션으로 레벨과 스팬, 방사율, 색상 팔레트 선택을
포함하여 중요한 세부 사항을 미세하게 조정할 수 있기 때문에, 문제를 더욱 제대로 파악하여 경험이 많지 않은 의사결정자에게 수리가 필요한 부분을
알려줄 수 있습니다

분석 및 보고 솔루션이 발전하면서, 현장 검사의 간소화와 보고 과정의 자동화는 효율에 새로운 차원을 창출하였고 업무 시간을 절약할 수 있습니다.

현장에서의 시간 절약

FLIR Thermal Studio Pro용 FLIR Route Creator 플러그인으로 검사를 사전에 계획하면 모든 상자를 신속히 점검할 수 있습니다.
FLIR Inspection Route를 활용할 경우, 검사 경로를 만들어 Inspection Route 소프트웨어를 실행 중인 Exx-시리즈 카메라와 T-시리즈 카메라로
파일을 내보내고, 현장을 이동하면서 이미지를 저장할 수 있습니다. 사전에 지정한 경로에 따라 각 검사 설비로 사용자를 안내하면서 자동으로 이미지를
측정하고 정리하여 FLIR Thermal Studio Pro 소프트웨어로 내보낼 수 있게 도와줍니다.

간단한 이미지 편집과 보고

FLIR Thermal Studio Pro는 검사 후 보고를 간소화하고 시간에 따라 신뢰할 수 있는 설비 모니터링용 이력 데이터를 취합합니다. FLIR Route Creator의
열화상 및 실화상 보고 기능은 검사 목록에 있는 항목과 자동으로 맞춰 주므로 수리가 필요한 결함이 있는 장비를 빠르게 파악할 수 있습니다.
이미지 일괄 편집이나 열화상 동영상 향상, 사용자 맞춤형 보고 템플릿 같은 FLIR Thermal Studio Pro의 고급 기능을 통해 짧은 시간 안에 원하는
양식의 보고서 작성할 수 있습니다.
