T800 시리즈

야외 현장 검사용 고성능 열화상 카메라(뷰파인더 탑재)

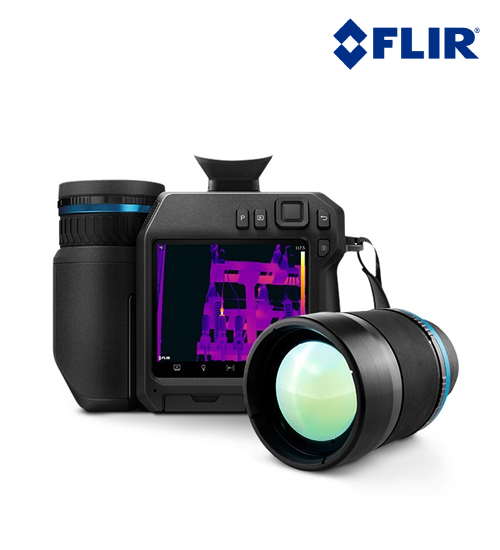

FLIR T840

해상도 : 464 x 348
온도 : -20°C ~ 120°C 0°C ~ 650°C 300°C ~ 1500°C

-FLIR T840 14° or 24° or 42° Lens Package
-FLIR T840 DFOV(14° - 24°) Lens Package

카달로그 다운로드

상세정보
기술사양
동영상

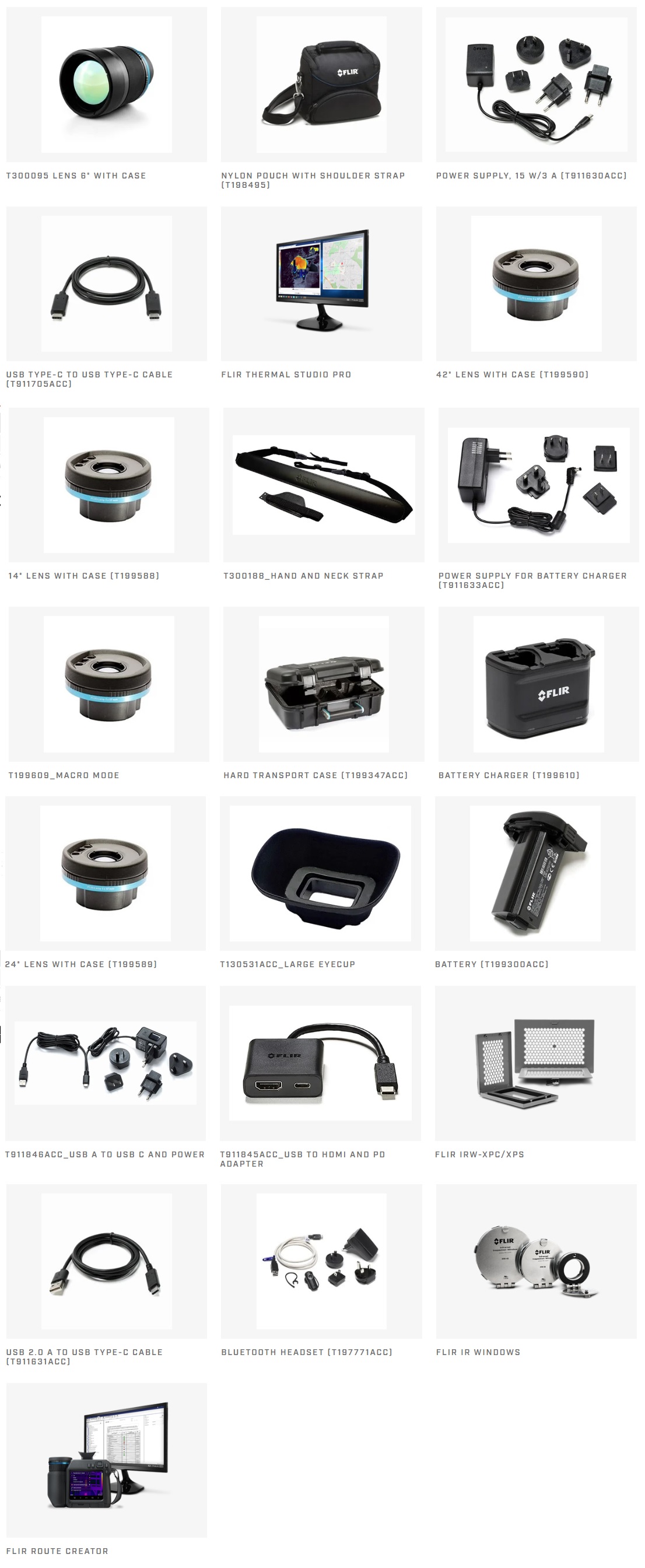

액세서리
다운로드

FLIR T840 적외선 카메라는 전기 공급 처리 시설 전문가 및 기타 열화상 전문가들이 하루 종일 실내 또는 실외에서 편안하게 장비를 검사하고 고장 신호를 찾을 수 있도록

도와 주기 위해 개발되었습니다. 일체형 접안 렌즈 뷰파인더 및 밝고 선명한 4인치 컬러 LCD 디스플레이도 갖추고 있기 때문에 사용자는 T840을 활용하여 조도가 매우 밝거나

어두운 환경에서도 검사를 쉽게 수행 할 수 있습니다. 아울러, 180° 회전형 렌즈 플랫폼과 사용자를 위해 세심하게 설계 된 인체공학적 디자인은 손이 닿기 힘든 지점에서 발생한

고장도 사용자가 신속하게 진단 할 수 있도록 만들어 줍니다. 6° 망원 렌즈 옵션을 사용하면, 멀리 떨어져 있는 작은 목표물을 대상으로도 정확한 온도를 측정하는 것이 가능합니다.

그 어떤 작업 환경에서도 빠르고 유연하게, 정확하게 활용 가능

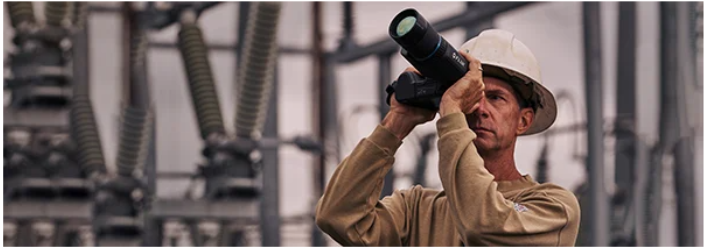

안전하고 편안한 평가 장비
464 x 348 해상도로 안전한 거리에서 광법위한 영역을 스캔하고 180° 회전형 옵티컬 블록을 이용하여 하루 종일 소요되는 검사 작업 수행 시에도 부담을 덜어 보시기 바랍니다.

중요한 결정을 신속하게

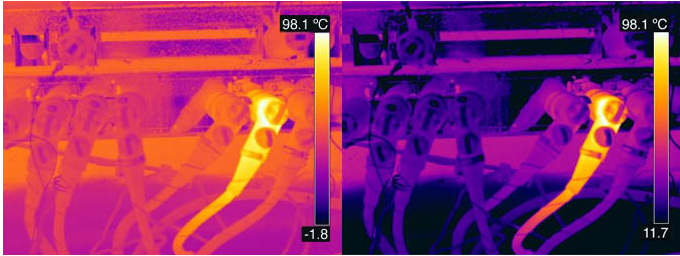

FLIR Vision Processing™, MSX®, UltraMax® 등을 통해 제공되는 업계 최고 수준의 이미지 선명도를 활용하면, 올바른 결정을 신속하게 내릴 수 있습니다.

작업을 보다 쉽게 수행할 수 있도록 지원하기 위해 설계
현장에서 측정하고 발견한 내용을 정리하는데 도움을 줄 수 있는 신속한 보고 기능을 활용하면 근무 효율을 최대한 끌어 올릴 수 있습니다.

개요
정확도	측정 값의 ±2°C 또는 ±2%
적외선 해상도	464 x 348 (161,472 픽셀)
레이저 포인터 기능	있음
대상 온도 범위	-20°C ~ 120°C 0°C ~ 650°C 300°C ~ 1500°C
사용자 정의 버튼	2
열 감도_NETD	< 30 mK @ 30°C (42° 렌즈)
매크로 모드	24° 렌즈 사용, 유효 스팟 크기 71µm
텍스트	사전 정의된 목록이나 터치스크린 키보드
타임 랩스	10초 ~ 24 시간
음성	내장된 마이크 (스피커 포함)나 블루투스를 통해 정지 이미지나 비디오에 추가된 60초 녹화
무게 및 치수 [렌즈 제외]	1.3 kg, 140 × 201 × 84 mm
Screen EST Mode	Yes
Sampling Average in Screen EST Mode	Recommended temperature range: 30 to 45°C (86 to 113°F) in stable room temperature
Accuracy [Drift] in Screen EST Mode	Accuracy (drift): ±0.3°C (±0.5°F)


배송 정보
포장	렌즈 포함 적외선 카메라, 소형 뷰파인더 아이컵, 배터리 2개, 배터리 충전기, 하드케이스, 연결끈, 전방렌즈 캡, 전원공급장치, 인쇄된 문서, SD 카드 (8GB), 케이블 (USB 2.0 A ~ USB 타입-C, USB 타입-C ~ HDMI, USB 타입-C ~ USB 타입-C)


연결 및 통신
통신 인터페이스	USB 2.0, 블루투스, 와이파이
저장 매체	탈착식 SD 카드
동영상 출력	USB 타입-C 상에서 디스플레이포트
METERLiNK	있음


저장 매체
이미지 파일 형식	측정 데이터가 포함된 표준 JPEG
이미지 저장 모드	적외선, 실화상, MSX®, 픽쳐 인 픽쳐(PIP)


전원
배터리 작동 시간	25°C 온도 및 일반적인 사용 조건에서 약 4 시간
배터리 유형	리튬이온 배터리, 카메라 자체 충전 또는 별도의 충전기 사용


측정 데이터
디스플레이	4인치형, 640× 480 픽셀 터치 스크린 LCD(자동 회전 기능 포함)


측정 및 분석
구역 측정 정보	있음; m2 또는 ft2 단위로 박스 내부 공간의 크기를 측정
레이저 거리 측정 기능	있음; 전용 버튼
사전 측정 설정	측정 값 없음, 중앙 지점, 핫 스팟, 콜드 스팟, 사용자 사전 설정 1, 사용자 사전 설정 2
스팟 미터	라이브 모드에서 3개


화상 및 광학 특성
컬러 팔레트	아이언, 그레이, 레인보우, 아크틱, 라바, 레인보우 HC
탐지기 유형 및 피치	비냉각식 마이크로볼로미터, 17 µm
디지털 카메라	5 MP, 내장형 LED 사진/동영상 램프
디지털 줌	1-6x 연속
F-값	f/1.1 (42° 렌즈), f/1.3 (24° 렌즈), f/1.5 (14° 렌즈), f/1.35 (6° 렌즈)
초점	연속, 레이저거리측정기(LDM)을 통한 원샷, 원샷 콘트라스트, 수동
지구 위치 파악 시스템 [GPS]	자동 이미지 태깅
이미지 주파수	30 Hz
이미지 스케치	터치 스트린을 이용해 적외선 이미지에만 가능
렌즈 구분	자동
최소 초점 거리	42° 렌즈 - 0.15 m 24° 렌즈 - 0.15 m; 옵션형 매크로 모드 14° 렌즈 - 1.0 m 6° 렌즈 - 5.0 m
비 방사선 측정(Non_radiometric) 적외선 또는 시각 동영상	메모리 카드에 H.264 압축
비 방사선 측정(Non_radiometric) 적외선 동영상 스트리밍	Wi-Fi를 활용한 H.264 또는 MPEG-4 전송, UVC 또는 Wi-Fi 활용한 MJPEG 전송
픽쳐 인 픽쳐 (PIP)	크기 조정 및 이동 가능
라디오메트릭(radiometric 적외선 동영상 녹화	실시간 라디오메트릭 녹화(.csq) 기능
라디오메트릭(radiometric 적외선 동영상 스트리밍	있음, UVC 사용
스펙트럼 범위	7.5 - 14.0 µm
뷰파인더	있음
UltraMax	쿼드러플 픽셀 카운트, 메뉴에서 활성화되며 FLIR Tools에서 처리
UltraMax 해상도	645,888 유효 화소


환경
작동 온도 범위	-15°C ~ 50°C
보관 온도 범위	-40°C ~ 70°C

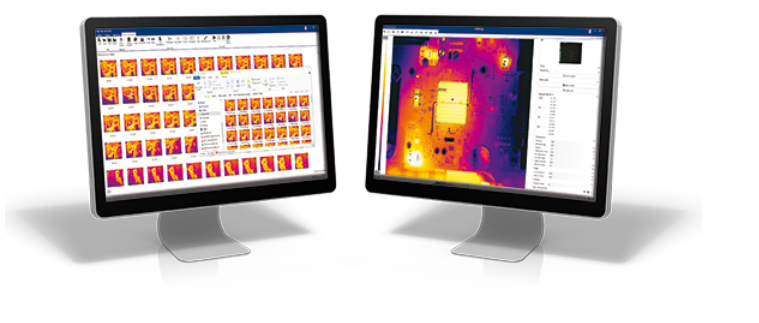

FLIR Thermal Studio Suit

강력한 보고 솔루션이 검사 과정을 간소화하고 주요 수리 지점을 포착

FLIR만의 MSX® 기술을 통한 열화상 카메라 성능과 카메라 이미지 향상으로, 전문가들은 문제를 바로 정확히 찾아낼 수 있게 되었습니다.
그러나, 아무리 노련한 검사관이라도 사후에는 종종 이미지를 조정할 필요가 있습니다.

FLIR Thermal Studio의 탁월한 조절식 레벨/스팬 기능은 결함이 발생한 장비를 집중적으로 확인할 수 있도록 도와줍니다.

분석 및 보고 소프트웨어는 검사 후 저장된 적외선 이미지를 조정할 때 도움이 됩니다. 이러한 솔루션으로 레벨과 스팬, 방사율, 색상 팔레트 선택을
포함하여 중요한 세부 사항을 미세하게 조정할 수 있기 때문에, 문제를 더욱 제대로 파악하여 경험이 많지 않은 의사결정자에게 수리가 필요한 부분을
알려줄 수 있습니다

분석 및 보고 솔루션이 발전하면서, 현장 검사의 간소화와 보고 과정의 자동화는 효율에 새로운 차원을 창출하였고 업무 시간을 절약할 수 있습니다

현장에서의 시간 절약

FLIR Thermal Studio Pro용 FLIR Route Creator 플러그인으로 검사를 사전에 계획하면 모든 상자를 신속히 점검할 수 있습니다.
FLIR Inspection Route를 활용할 경우, 검사 경로를 만들어 Inspection Route 소프트웨어를 실행 중인 Exx-시리즈 카메라와 T-시리즈 카메라로
파일을 내보내고, 현장을 이동하면서 이미지를 저장할 수 있습니다. 사전에 지정한 경로에 따라 각 검사 설비로 사용자를 안내하면서 자동으로 이미지를
측정하고 정리하여 FLIR Thermal Studio Pro 소프트웨어로 내보낼 수 있게 도와줍니다.

간단한 이미지 편집과 보고

FLIR Thermal Studio Pro는 검사 후 보고를 간소화하고 시간에 따라 신뢰할 수 있는 설비 모니터링용 이력 데이터를 취합합니다. FLIR Route Creator의
열화상 및 실화상 보고 기능은 검사 목록에 있는 항목과 자동으로 맞춰 주므로 수리가 필요한 결함이 있는 장비를 빠르게 파악할 수 있습니다.
이미지 일괄 편집이나 열화상 동영상 향상, 사용자 맞춤형 보고 템플릿 같은 FLIR Thermal Studio Pro의 고급 기능을 통해 짧은 시간 안에 원하는
양식의 보고서 작성할 수 있습니다.
