HIOKI

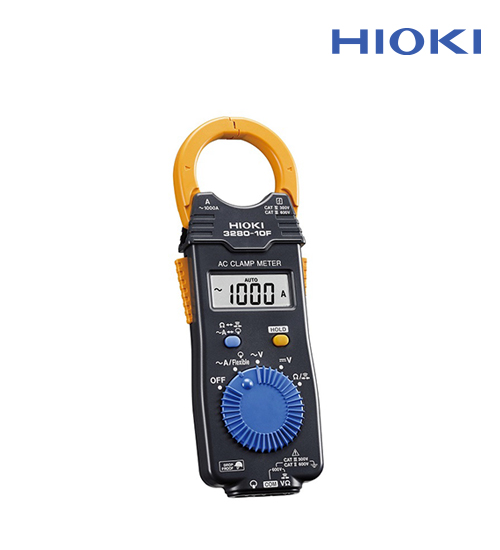

AC 클램프 미터

3280-10F / 3280-70F

• 평균값 정류
• AC 42~1000A 레인지
• φ 33 mm

얇고 강한, 카드 테스터 기능 탑재 클램프 미터
● 기본파 성분에 가까운 지시값의 평균값 정류형
● -25 ℃ ~ 65 ℃의 넓은 사용온도 범위
● CT6280를 연결하여 굵은 배선이나 더블 배선, 4199A의 대전류 측정에 대응
● 1 m 낙하 견디는 드롭 프루프
● CAT IV 300 V (전류), CAT III 600 V (전류), CAT III 300 V (전압), CAT II 600 V (전압)

카달로그 다운로드 매뉴얼 다운로드

상세정보
기술사양
동영상
액세서리

3280-10F: 평균값 정류형
3280-70F: 3280-10F+CT6280 세트

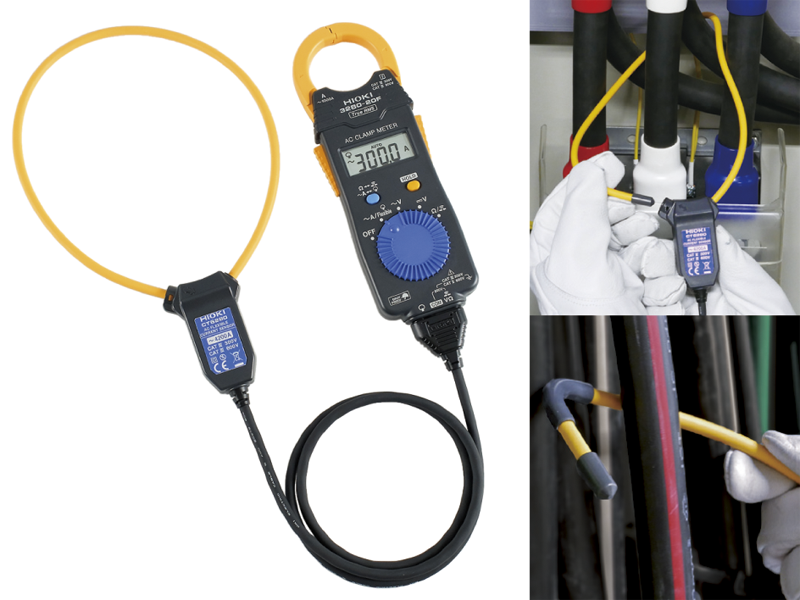

플렉시블 센서 사용이 가능한 포켓 클램프 미터

옵션의 플렉시블 커런트 센서를 이용하여 지금까지 클램프할 수 없었던 더블 배선이나 내부 깊이 들어간 배선의 전류 측정이 가능합니다.

전기공사의 필수품. 주머니에 들어가는 슬림형 카드 테스터 + 클램프 미터
카드 테스터의 기능 · 크기에 클램프 미터 기능이 부가되었습니다. 전류 측정은 물론, 전압 측정 및 도통 체크, 저항 측정이 1대로 가능합니다.

전기공사의 필수품입니다.

사용 온도 -25 - 65 ℃. 터프한 포켓 클램프 미터
전 모델 3280-10과 동등한 Drop Proof (콘크리트 1m 낙하 내구성 사양)에, 더 나아가 사용 온도 환경을 0 – 40 ℃에서 -25 – 65 ℃로 개선.

보다 터프한 환경에서의 사용이 가능합니다.

기본 사양 (정확도 보증 기간 1 년, 조정 후 정확도 보증 기간 1 년)

교류 전류	41.99~1000 A, 3 레인지 (평균값 정류), 기본 정확도 50 - 60 Hz : ± 1.5 % rdg. ± 5 dgt.
직류 전압	419.9 m~600 V, 5 레인지, 기본 정확도 : ± 1.0 % rdg. ± 3 dgt.
교류 전압	4.199~600 V, 4 레인지 (45~500 Hz, 평균값 정류), 기본 정확도 45 - 66 Hz : ± 1.8 % rdg. ± 7 dgt.
파고율	-
저항	419.9 Ω~41.99 MΩ, 6 레인지, 기본 정확도 : ± 2 % rdg. ± 4 dgt.
기타 기능	도통 (50 Ω ± 40 Ω) 이하에서 부저음, 데이터 홀드, 오토 파워 세이브, 드롭 프루프 : 콘크리트 1m의 낙하 내구
표시	LCD, max. 4199 dgt. 표시 업데이트 속도 400ms
방진 방수	IP40
전원	코인형 리튬 전지 (CR2032) × 1, 연속 사용 시간 : 120 h
측정 가능 도체 지름	φ 33 mm 이하
치수 · 질량	57W × 175H × 16D mm, 100 g

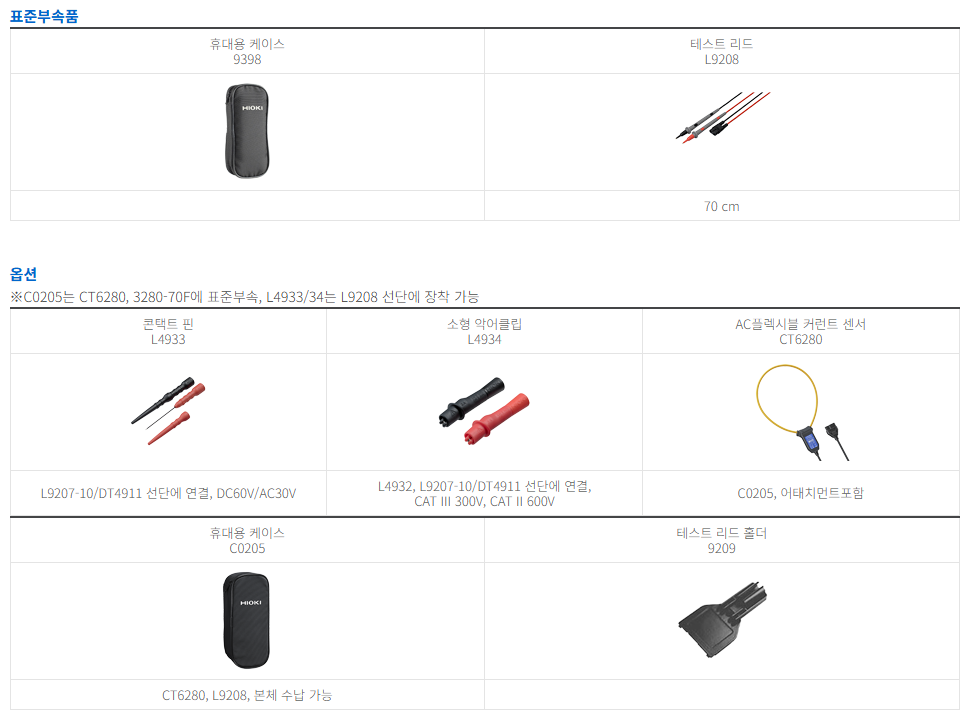

부속품	휴대용 케이스 9398 × 1, 테스트 리드 L9208 × 1, 리튬 전지 CR2032 × 1, 사용설명서 × 1

CT6280 기본 사양 (정확도 보증 기간 1 년, 조정 후 정확도 보증 기간 1 년)

측정 가능 도체 지름	φ130 mm (케이블 단면 지름 5 mm, 선단 캡 직경 7 mm)
교류 전류	419.9 A / 4199 A (± 3.0 % rdg. ± 5 dgt.)
출력 케이블 길이	800 mm

3280-70F (세트 제품 내용)

1 : AC 클램프 미터 3280-10F × 1 대 (※ 단 부속 휴대용 케이스 9398은 포함되지 않습니다)

2 : AC 플렉시블 커런트 센서 CT6280 × 1 대,

3 : 휴대용 케이스 C0205 × 1 개 (※ CT6280까지 함께 들어가는 크기입니다)

3280 시리즈 AC 클램프 미터 사용법 : 기능 및 측정 방법 소개
AC 전류 외에 전압, 저항, 도통 체크 기능까지 갖춘 클램프 미터. 소형 · 슬림형이면서 낙하 충격 및 온도 변화에 강한 전기 기술자의 필수 아이템입니다.
