기본 사양 (정확도 보증기간 1년, 조정후 정확도 보증기간 년)
※1) 전류・전압의 제로 크로스에서 구해지는 위상각
※2) 고조파는 어플리케이션 소프트 (GENNECT Cross)에서 표시 가능
측정라인
단상, 삼상 (평형, 파형 왜곡 없음)
측정항목

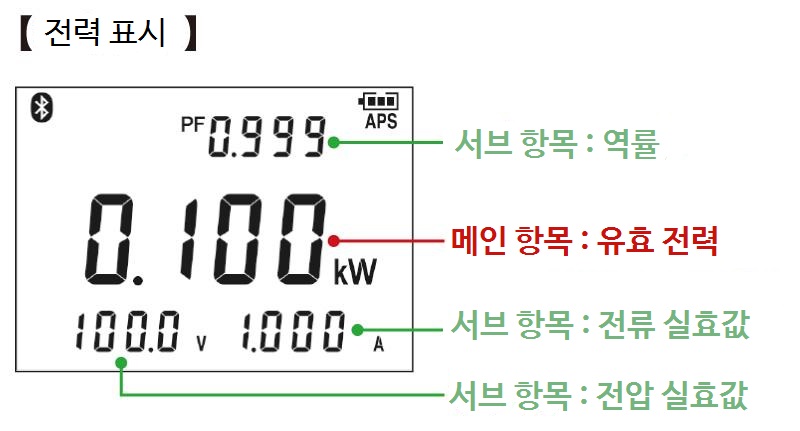

전압, 전류, 전압/전류 파형 피크, 유효/피상/무효전력, 역률,
위상각 ※1, 주파수, 간이단상전력량
【Z3210 장착시 ※2】 전압/전류 고조파
전압 레인지
[측정범위] 80.0 V~600.0 V, 단일 레인지, 기본 정확도 45-66Hz : ±0.7% rdg. ±3 dgt., (주파수 특성: 45~1 kHz, 참 실효값 정류)
전류 레인지
[측정범위] 0.060 A~600.0 A, 3레인지, 기본 정확도 45-66Hz : ±1.3% rdg. ±3dgt., (주파수특성: 45~1 kHz, 참 실효값 정류)
전력 레인지
[단상] 0.005 kW~360.0 kW
기본 정확도: ±2.0% rdg. ±7 dgt.(50/60Hz 역률 = 1)
[평형 삼상3선] 0.020 kW~623.5 kW
기본 정확도: ±3.0% rdg. ±10dgt.(50/60 Hz 역률 = 1)
[평형 삼상4선] 0.040 kW~1080 kW
기본 정확도: ±2.0% rdg. ±3 dgt.(50/60Hz 역률 = 1)
고조파
[Z3210 장착시 ※2] 전압, 전류의 30차까지의 고조파 레벨/함유율/종합 고조파 왜곡률
그 외 기능
[위상각※1] 진행 -180.0°~ 지연 179.9°, [역률] -1.000~ 1.000

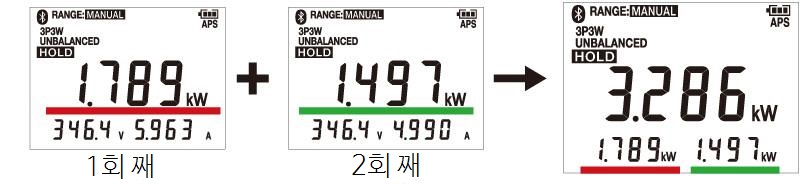

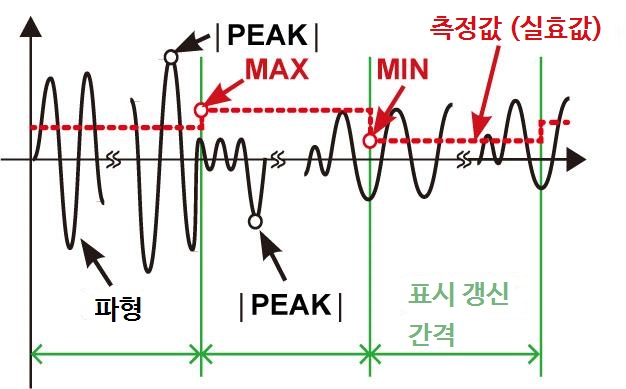

[주파수] 45.0Hz~999.9Hz, 파고치, 검상, 최대/최소/평균값 표시, 오토 홀드, 전력량계 비교, 불평형 삼상전력 추정 표시 외
방진방수성
P50(완전히 마른 상태에서, 절연 도체의 전류 측정 또는 보관 시)
전원
AAA 알카라인 건전지(LR03)×2
연속 사용시간: 약 25시간(Z3210 미장착), 약 18시간(Z3210 장착 및 무선통신)
기타 조건: AC 100 A 측정, 표시부 백라이트 OFF, 23 °C 참고치

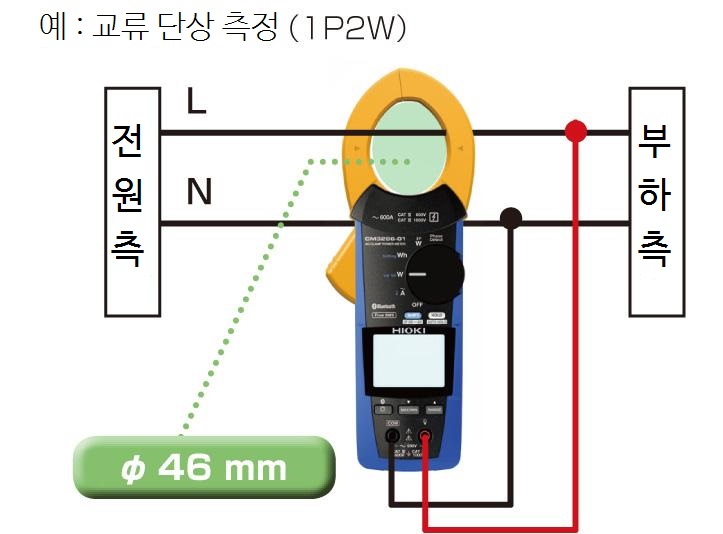

측정 가능 도체경
φ46 mm, 조 치수: 92 W × 18 D mm
치수 및 질량
65W × 241H × 35D mm, 450 g
부속품
접속코드 L9257 × 1, AAA 알카라인 건전지 (LR03) × 2, 휴대용 케이스 C0203 × 1, 사용설명서 × 2, 사용시 주의사항 × 1
