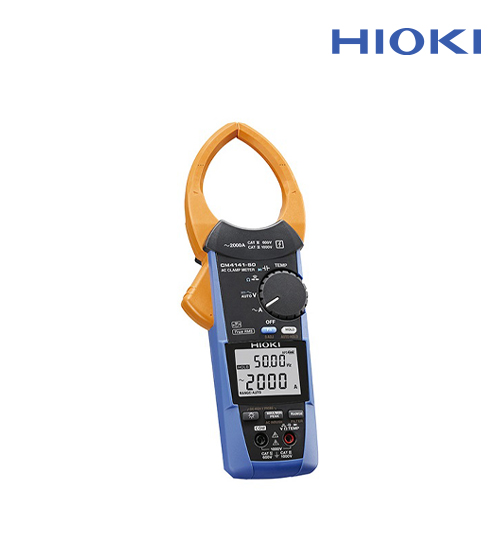

CM4141-50

좁은 케이블 사이에도 넣기 쉬운 전류 센서

● 단면 최소 치수 11 mm의 매우 슬림한 센서로 케이블 틈새에 넣기 쉽도록 설계
● 교류 전용, 2000A까지 측정 가능
● 교류 전압 외 저항 등 다양한 측정기능
● 무선화에 대응! 스마트폰이나 태블릿에 측정값을 전송 (무선 어댑터 Z3210 장착시)
● 측정 데이터를 무선으로 Excel® 장부에 직접 전송 입력 (무선 어댑터 Z3210 장착시)
● GENNECT Cross로 1차~30차까지의 고조파 해석이 가능 (무선 어댑터 Z3210 장착시)

CAT IV 600 V
CAT III 1000 V

(P2000 사용 시）
CAT III 2000 V
CAT IV 1000 V
※블루투스 통신은 Z3210 장착 시 가능
카달로그 다운로드

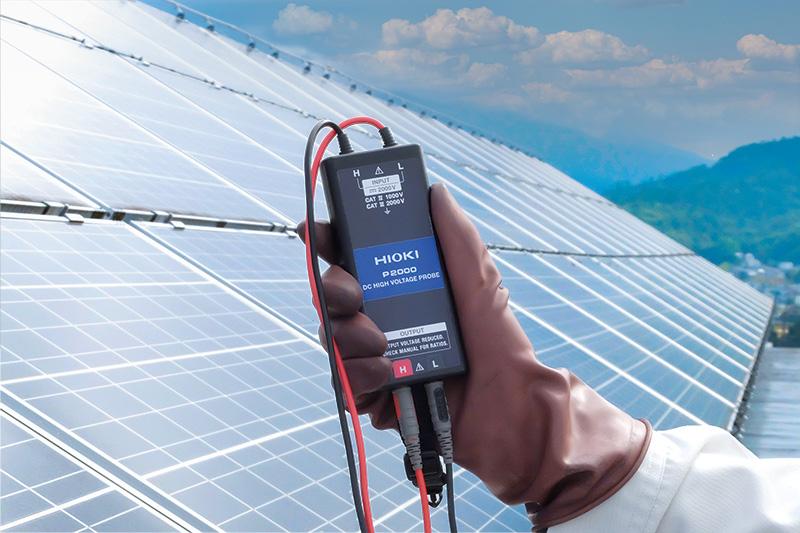

고전압화되는 태양광 발전 설비를 안전하게 점검

■ CAT Ⅲ 2000 V까지 고전압 측정에 대응.
■ 직류 고전압 프로브 P2000(옵션)을 HIOKI 클램프 미터나 디지털 멀티 미터(DMM)와 함께 사용하면,

계통을 차단하지 않고 메가 솔라 등의 태양광 발전 설비를 안전하게 측정할 수 있습니다.


무선통신기능으로 더욱 편리하게 사용

무선 어댑터 Z3210(옵션) 지원.
스마트폰이나 태블릿에 측정값을 전송해, 현장 사진이나 도면 등을 이용해 리포트를 빠르게 작성할 수 있습니다.


작업 효율 UP! 디지털 관리로 측정 작업이 수월해집니다 (Excel 직접입력기능)

Excel® 파일로 작성한 장부에 측정 데이터를 직접 전송 입력할 수 있어 현장에서의 작업 효율이 향상됩니다.

※ 무선 어댑터 Z3210에 의한 Bluetooth® 통신을 사용합니다.



대구경으로 틈새에 넣기 쉽도록 새롭게 설계한 센서

최대 AC2000A 측정의 대구경 클램프 센서(φ55mm)이면서 좁은 케이블 틈새에 넣기 쉬운 설계입니다. 또한 케이블이 밀집된 곳에서는

죠를 비틀어 케이블 사이에 넣는 경우가 있습니다. CM4141은 비틀림에 강하고, 체결하기 쉬우며, 견고함을 겸비해, 현장의 작업을 빠르게

할 수 있습니다. 무게는 동급 클래스의 클램프 미터와 비교하면 100g 이상 가벼운 300g으로, 장시간 작업할 때 손에 부담이 적습니다.


기본 사양 (정확도 보증기간 1년, 조정후 정확도 보증기간 1년)

교류 전류 레인지
60.00 A~2000 A, 3레인지 (45~1 kHz, 참 실효값 정류),
기본 정확도 45 - 66 Hz : ±1.5% rdg. ±0.08 A(60 A레인지)
파고율
60.00 A 레인지: 2.5 (50.00 A 초과 60.00 A 이하)〜2000 A 레인지: 1.5 (2000 A 이하)
직류 전압 레인지
600.0 ｍA~1000 V（P2000 사용시 600.0 V~2000 V）
교류 전압 레인지
6.000 V〜1000 V, 4 레인지(15〜1 kHz, 참 실효값 정류), 기본 정확도 45 - 66 Hz : ±0.9% rdg. ±0.003 V (at 6 V)
직류+교류 전압 레인지
6.000 V〜1000 V, 4 레인지, 기본 정확도 DC, 45 - 66 Hz : ±1.0% rdg. ±0.013 V (at 6 V)
저항 레인지
600.0 Ω〜6.000 MΩ, 5 레인지, 기본 정확도 : ±0.7% rdg. ±0.5 Ω (at 600 Ω)
정전용량 레인지
1.000 μF〜1000 μF, 4 레인지, 기본 정확도 : ±1.9% rdg. ±0.005 μF (at 1 μF)
주파수 레인지
전압: 9.999 Hz〜999.9 Hz 3 레인지, 전류: 99.99 Hz, 999.9 Hz 2 레인지,
기본 정확도: ±0.1% rdg. ±0.01 Hz (at 99.99 Hz)
온도 (K)
-40.0〜400.0 ˚C, 정확도: ±0.5% rdg. ±3.0 ˚C +온도 프로브 정확도 가산
그 외 기능
도통 체크, 다이오드 체크, AC/DC자동판별(전압만), 최대/최소/평균/파고치 최대/파고치 최소값 표시, 저역 통과 필터, 표시값 홀드, 백라이트, 오토 파워 세이브, 부저음, 영점 조정 등
방진방수성
IP20 (완전히 마른 상태에서의 전압 또는 위험한 활전도체 전류 측정)
IP50 (완전히 마른 상태에서의 저항 또는 절연 도체의 전류 측정 또는 보관시)
전원
AAA 알카라인 건전지(LR03)×2
연속 사용시간: 약 48시간(Z3210 미장착), 약 24시간(Z3210 장착 및 무선통신)
기타 조건 : AC 100 A 측정, 백라이트 OFF, 23 °C 참고치
측정 가능 도체경
φ 55 mm, 조 치수 : 82 W × 11 D mm (D 치수는 조 끝에서 44 mm의 범위값)
조 단면 최소 치수
11 mm (치수는 조의 끝에서 44 mm의 범위값)
치수 및 질량
65 W × 247 H × 35 D mm, 300 g
부속품
테스트 리드 L9300 × 1, 휴대용 케이스 C0203 × 1, AAA 알카라인 건전지 ( LR03) × 2, 사용설명서 × 2, 사용시 주의사항 × 1
