용도에 따라 최적의 측정법을 선택할 수 있는 다채로운 측정 기능
・ 4전극법(베너의 4전극법): 접지설계 조사에 필요한 대지저항률 측정에
・ 3전극법 : 접지 저항의 정밀 측정에 활용
・ MEC 기능: 다중 접지극을 분리하지 않고 접지 저항을 측정
・ 4단자 측정에 의한 3전극법: 수 Ω 이하의 접지 저항 측정에 활용
・ 클램프식 측정법(2클램프): 다중 접지의 접지저항 측정에
・ 저저항 측정 : 측정 후 접지극을 재연결했을 때의 저항 확인에 활용

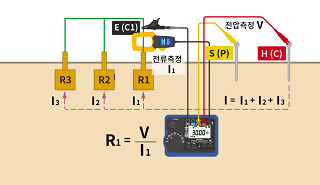

접지극을 분리하지 않고 측정할 수 있는 MEC 기능
3전극법에 클램프 센서에 의한 전류 측정을 추가합니다. 측정하고자 하는 접지극에 흐르는 전류만 측정하므로
다른 접지의 영향을 받지 않습니다. 작업 공수를 크게 줄일 수 있습니다.
※MEC는 Measuring Earth using a Clamp의 약자입니다.

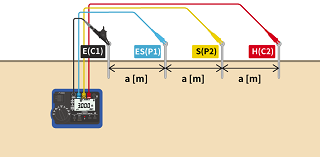

4전극법 측정으로 접지설계 조사에 필요한 대지저항률 측정
건축물 시공 전 접지 설계를 위해 대지저항률을 측정합니다. 대지저항률은 토양의 성질에 따라 달라집니다.
대지 저항률을 파악하여 적절한 접지 포인트와 접지극의 형태, 치수 등을 설계합니다.
또한, 구조물 접지 평가를 위한 접지저항률에도 활용할 수 있습니다.
「전기설비 기술기준 해석」 제18조 1항 또는 「고압수전설비규정(JEAC8001)」을 참고하시기 바랍니다.
