저장고, 송전철탑 등 다중접지의 접지저항 측정에

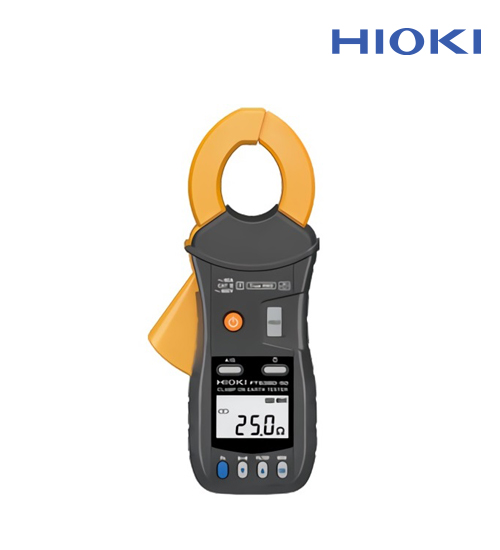

다중접지 전용의 클램프식 접지저항계입니다. 저장고나 송전철탑 외에 피괴침의 접지저항을 측정할 수 있습니다.

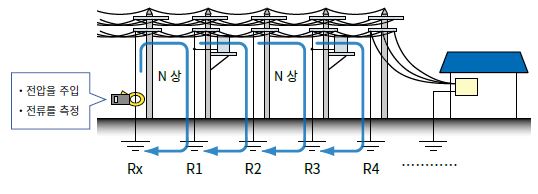

클램프식 접지저항계로 측정 가능한 다중접지 시스템 (1 개의 배선을 다중으로 접지한다)
측정대상의 접지저항 Rx 에 클램프합니다 . 클램프는 전압을 주입하는 센서와 전류를 측정하는 센서의 2 중 코어 구조로 되어있습니다 .
1. 전압 주입 센서에서 접지선에 전압 V 를 주입합니다 .
2. 일정한 전압과 측정된 전류로부터 다중접지 루프 전체의 저항이 아래 수식과 같이 계산됩니다 .
Rx + 1/ [ (1/R1) + (1/R2) + (1/R3) + (1/R4) + ... ] = V/I
제 2 항이 제１항에 비해 충분히 작을 때 ( 접지극은 병렬 연결 . 접지극이 많으면 많을수록 제 2 항은 작아집니다 ), Rx 는 다음 식이 됩니다 .
Rx = V/I

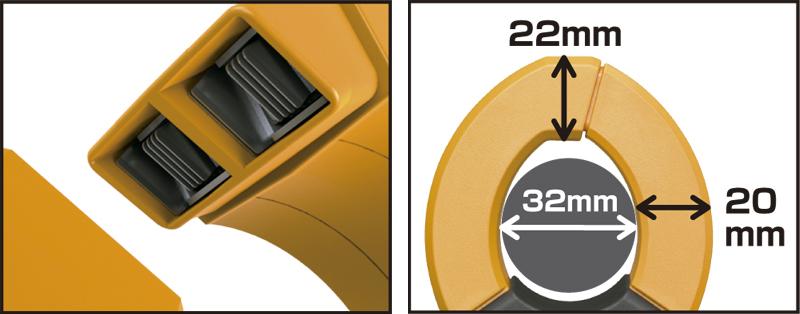

좁은 틈새에 설치하기 편한 20 mm 폭 슬림형 센서
무선통신기능으로 더욱 편리하게

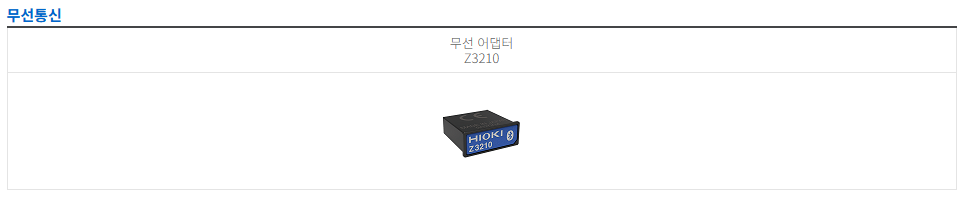

무선 어댑터 Z3210 (옵션)을 지원합니다.
스마트폰이나 태블릿에 측정값을 전송해 현장사진과 도면 등을 이용한 리포트를 빠르게 작성할 수 있습니다.

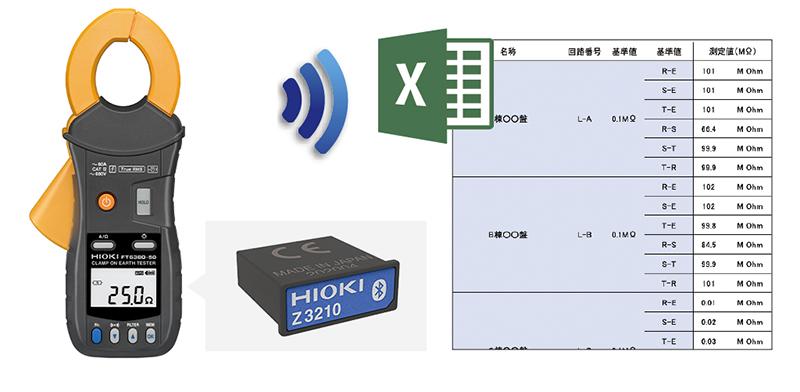

Excel® 장부에 전송 입력 (2021년 Z3210 버전업으로 탑재 예정)
Excel® 파일을 열고 셀을 선택한 상태에서 스탠바이합니다 .
측정기의 표시를 홀드하면 데이터가 전송되어 선택한 셀에 측정값이 입력됩니다.
※옵션의 무선 어댑터 Z3210을 통한 Bluetooth® 통신을 사용합니다.

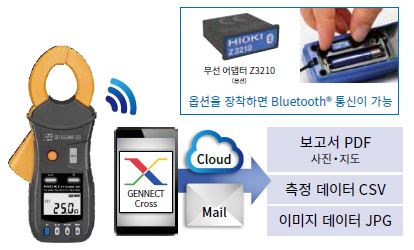

전용 무상 앱 GENNECT Cross에 전송
전용 무상 앱 GENNECT Cross에서는 측정결과 확인, 관리, 리포트 작성이 가능합니다. 측정현장의 사진을 촬영해 사진 상에 측정결과를
전송 입력, 수기로 메모를 기입하는 등 현장에서 원활하게 데이터를 관리할 수 있습니다.
구 모델인 FT6381에서는 개별 앱으로 Android만 지원했지만, 신 모델에서는 GENNECT Cross를 지원해 다른 측정기의 측정값과 함께
리포트를 작성할 수 있게 되었습니다.
※옵션의 무선 어댑터 Z3210을 통한 Bluetooth® 통신을 사용합니다.
판정결과를 소리로 알 수 있다
접지저항값, 전류값을 비교 판정할 수 있습니다.
측정값이 HI 레벨 LO 레벨에서 벗어난 경우에
부저음으로 알립니다.
정확한 측정과 반복 정밀도 향상을 위한 센서 설계
누설 자속을 억제하는 실드 설계로
고정확도 측정과 반복 정밀도 향상을 실현했습니다.

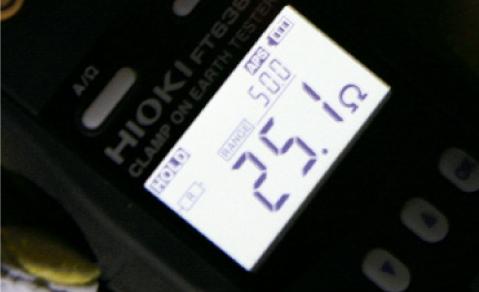

측정값이 보기 편함
백라이트 기능으로 어두운 현장에서도 측정값을 확인할 수 있습니다.

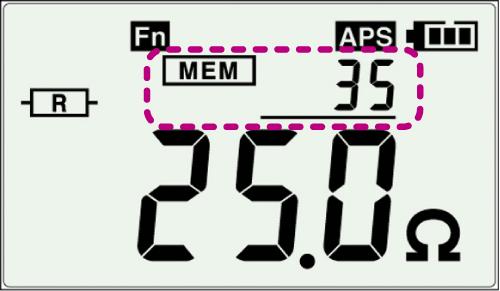

2000개 데이터 저장 가능
접지저항값, 전류값을 측정한 그자리에서 저장,
나중에 불러와 표시 가능
