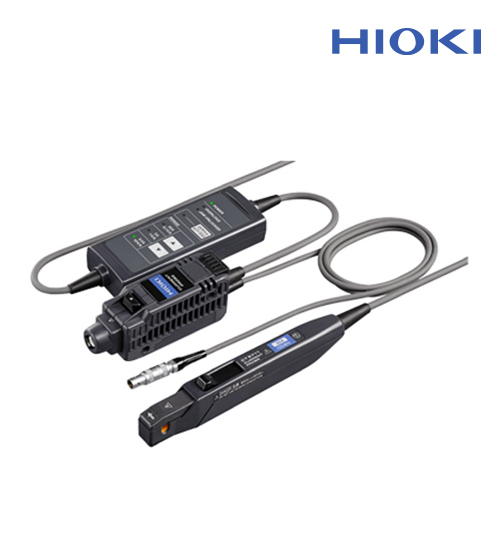

CT6710

・ 대역 DC~50 MHz
・ 최대 입력 30Arms, 3 레인지

카달로그 다운로드

상세정보
기술사양
액세서리

● 30A, 5A, 0.5A의 3레인지 탑재, 1대로 대전류 30A부터 미소전류까지 폭 넓게 파형 관측
● 광대역 : DC〜50MHz
● 높은 S/N비와 10배의 출력율 : 오실로스코프의 최고 전압 감도 1mV/div 설정 시 100μA/div로 파형 표시 가능
● 오실로스코프의 BNC 단자에 직접 입력※1
※1 메모리 하이코더의 수지제 BNC 단자에 본 기기의 금속제 BNC단자를 연결할 경우, 수지제 단자가 변형・파손될 수 있습니다. 손상을 피하기 위해 파형관측기기의 BNC단자에 곧바로 탈장착해 주십시오.

주파수대역	DC〜50 MHz (-3dB)
rising 시간(10%~90%)	7.0 ns 이하
지연시간(Typical)	30A 레인지: 12 ns, 5A 레인지: 12 ns, 0.5A 레인지: 13 ns (입력신호 1ns rising파형에 대한 지연시간)
노이즈	75 μA rms 이하 (0.5 A 레인지, 대역 20 MHz의 측정기의 경우)
최대 정격 전류	30A 레인지: 30 A rms, 5A 레인지: 5 A rms, 0.5A 레인지: 0.5 A rms (DC, 정현파에서 규정/주파수 딜레이팅 있음)
최대 피크 전류	30A 레인지: ±50 A peak (입력한계시간 2s 이내), 5A 레인지: ±7.5 A peak, 0.5A 레인지: ±0.75 A peak (< 10 MHz), ±0.3 A peak (≥ 10 MHz)
진폭 정확도	30A 레인지: ±3.0% rdg. ±1 mV, (Typical) ±1.0% rdg. ±1 mV (≤ 10 Arms, DC, 정현파 45~66 Hz, 각 레인지의 최대 피크 전류 내에서) 5A 레인지: ±3.0% rdg. ±1 mV, (Typical) ±1.0% rdg. ±1 mV (DC, 정현파 45~66 Hz, 각 레인지의 최대 피크 전류 내에서) 0.5A 레인지: ±3.0% rdg. ±10 mV, (Typical) ±1.0% rdg. ±10 mV (DC, 정현파 45~66 Hz, 각 레인지의 최대 피크 전류 내에서)
출력 전압율	30A 레인지: 0.1 V/A, 5A 레인지: 1 V/A, 0.5A 레인지: 10 V/A, ※본 기기의 출력은 내부에서 종단되어 있습니다. 1MΩ등의 고입력 임피던스 전압 입력기기에 연결해 주십시오.
측정 가능 도체경	φ 5 mm 이하 (절연도체)
전원	전원 3269, 프로브 전원 유닛 Z5021에서 공급
케이블 길이	센서 케이블 (중계BOX-센서 간): 1.5 m, 전원 케이블: 1.0 m (전원 플러그: LEMO inc. 사 제품/FFA.0S.304.CLAC37Y)
치수 및 질량	센서부: 155W × 18H × 26D mm, 중계BOX부: 45W × 120H × 25D mm, 터미네이션 부: 29W × 83H × 40D mm, 370 g
부속품	사용설명서×1, 휴대용 케이스 ×1

프로브 전원 유닛 Z5021: 공장출하시 지정, DC ±12 V, 8개까지 공급 가능

전원 3269
・HIOKI 광대역 전류 프로브용
・4개구동
