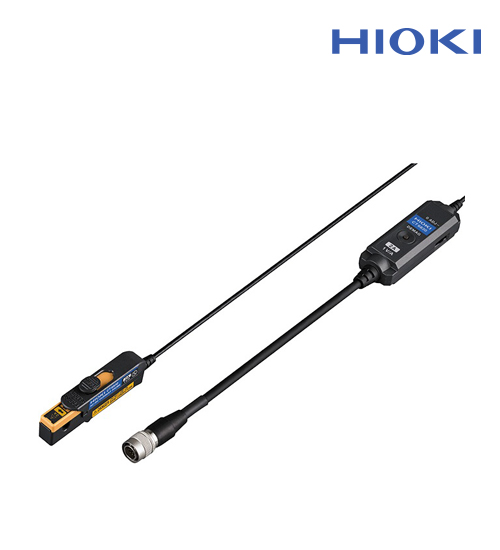

CT6830

업계 최소형 전류 센서
AC/DC 2A 전력계용

● 대역 DC~10kHz
● 정격측정전류 AC/DC 2A
● 측능 도체 직경 φ 5 mm
● 파워아날라이저 및 메모리하이코더 3ch 전류 유닛용

매뉴얼 다운로드

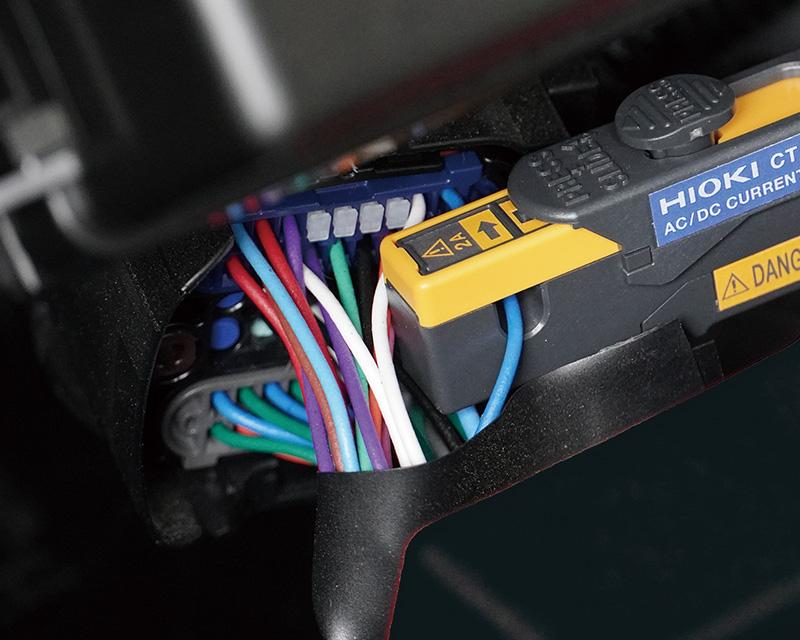

소형・비접촉・고정확도
뒤엉킨 배선이나 좁은 곳에서도 간단히 여러 센서를 설치할 수 있습니다.
소형이라도 고성능으로, 고정확도 측정을 실현합니다.

넓은 온도 범위

사용 가능 온도 범위 -40 °C~85 °C.

주변온도가 변화하는 환경하에서 낮은 레벨 DC전류를 고정확도로 계측할 수 있습니다.

기본 사양 (정확도 보증기간 1년)

정격측정전류

AC/DC ２A

최대입력전류

3 A rms 연속 (±4.3 A peak 주파수 딜레이팅 이하)

주파수대역

DC~10kHz

기본 정확도

DC± 0.3％ rdg. ±0.1％ f.s.

측정 가능 도체경

φ 5 mm 이하

출력 커넥터

HIOKI ME15W

메모리 기능

메모리 기능을 지원하는 기기에서 센서 정보를 읽기 가능
대응기종 : PW8001

사용 온도 범위

센서부：-40°C〜85°C, 80% RH 이하 (결로 없을 것)
중계BOX：-25°C〜50°C, 80% RH 이하 (결로 없을 것)

외형 치수

센서부: 76.5W × 23.4H ×14.2D mm (돌기부, 케이블 미포함)
중계 박스: 80W × 20H × 26.5D mm (돌기부, 케이블 미포함)

질량

160 g

출력 케이블 길이

4m(센서-중계박스간), 0.2m(중계박스-출력커넥터간)

부속품

색상 라벨(채널 식별용), 휴대용 케이스, 사용설명서, 사용시 주의사항
