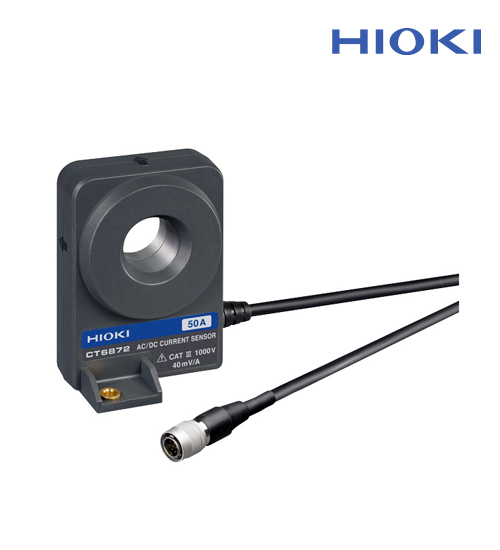

| CT6872 | AC/DC 50A, ME15W단자, 케이블 길이 3m |
|---|---|
| CT6872-01 | AC/DC 50A, ME15W단자, 케이블 길이 10m |
기본사양 (정확도 보증기간 1년, 조정후 정확도 보증기간 1년)
정격전류
AC/DC 50 A
최대 입력 전류
딜레이팅 범위 이내, ±150 A peak까지 (설계치, 40℃ 이하 그리고 20 ms 이내）
주파수대역
진폭: DC〜10 MHz
위상: DC〜1 MHz
위상: DC〜1 MHz
직선성
±2 ppm Typical (23℃)
오프셋 전압
±5 ppm Typical (23℃, 무입력)
기본 정확도
DC (±0.03% rdg. ±0.002% f.s. , 위상 규정 없음)
45 Hz ≤ f ≤ 66 Hz (±0.03% rdg. ±0.007% f.s. , ±0.05°)
1 MHz까지 규정
45 Hz ≤ f ≤ 66 Hz (±0.03% rdg. ±0.007% f.s. , ±0.05°)
1 MHz까지 규정
출력 전압률
40 mV/A ※본 기기의 출력은 센서 유닛을 경유해 출력되는 AC+DC전압입니다.
대지간 최대 정격전압
1000 V CAT III
측정 가능 도체경
φ 24 mm 이하
사용 온습도 범위
-40°C〜 +85°C, 80% RH 이하 (결로 없을 것)
전원
파워 아날라이저 PW8001, PW6001, PW3390 또는 센서 유닛 CT9555, CT9556, CT9557 경유로 공급
최대 정격 전력
4 VA 이하 (50 A/55 Hz 측정, ±12 V 전원일 때)
치수 및 질량
70 W × 100 H × 53 Dmm, CT6872: 370 g, 케이블 길이 3 m, CT6872-01: 690 g, 케이블 길이 10 m
부속품
사용설명서 × 1, 마크밴드 × 6, 사용시 주의사항 × 1
