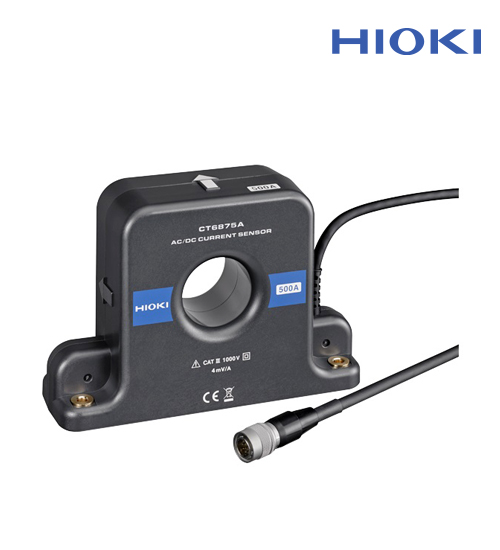

| CT6875A | AC/DC 500A, ME15W단자, 케이블 길이 3m |
|---|---|
| CT6875A-1 | AC/DC 500A, ME15W단자, 케이블 길이 10m |
기본 사양 (정확도 보증기간 1년, 조정후 정확도 보증기간 1년)
정격전류
AC/DC 500 A
최대 입력 전류
딜레이팅 범위 내, ±1500 A peak까지 (설계치, 40°C 이하 그리고 20 ms 이내)
주파수대역
진폭: DC〜2 MHz (CT6875A), DC〜1.5 MHz (CT6875A-1)
위상: DC〜1 MHz
위상: DC〜1 MHz
직선성
±5 ppm Typical
오프셋 전압
±5 ppm Typical（23℃, 무입력）
기본 정확도
(DC, 45 Hz ≤ f ≤ 66 Hz) 진폭: ±0.04% rdg. ±0.008% f.s. ,위상: ±0.08°
출력 전압률
4 mV/A ※본 기기의 출력은 센서 유닛을 경유해 출력되는 AC+DC전압입니다.
대지간 최대 정격전압
AC/DC 1000V (50/60Hz, CAT III)
측정 가능 도체경
φ 36 mm 이하
사용 온습도 범위
-40°C〜 +85°C, 80% rh 이하 (결로 없을 것)
전원
파워 아날라이저 PW8001, PW6001, PW3390 또는 센서 유닛 CT9555, CT9556, CT9557 경유로 공급
최대 정격 전력
7 VA (500A/55Hz 측정시)
치수 및 질량
160 W × 112 H × 50 Dmm, CT6875A: 800 g, 케이블길이 3 m, CT6875A-1: 1100 g, 케이블길이 10 m
부속품
사용설명서 × 1, 마크밴드 × 1, 사용시 주의사항 × 1
조합 대응 제품
대응제품/유닛
대응제품/유닛
PW8001,PW6001, PW3390
○
3390
△ (CT9901 필요)
3193 시리즈
△ (CT9901 필요)
8971
△ (9318, CT9901 필요)
