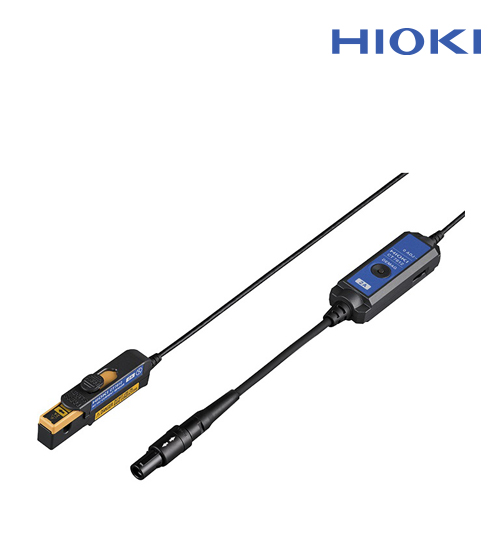

CT7812

업계 최소형 전류 센서
AC/DC 2 A 로거

●　대역 DC～10kHz
●　정격측정전류 AC/DC 2 A
●　가능도체경 φ 5 mm
●　메모리 로거용

매뉴얼 다운로드

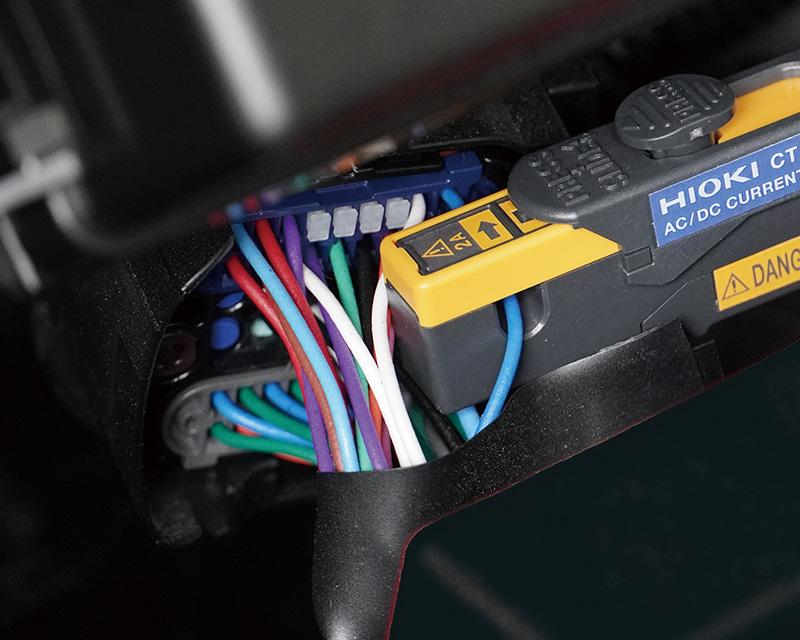

소형・비접촉・고정확도
뒤엉킨 배선이나 좁은 곳에서도 간단히 여러 센서를 설치할 수 있습니다.
소형이라도 고성능으로, 고정확도 측정을 실현합니다.

넓은 온도 범위
사용 가능 온도범위 -40 °C~85 °C.
주변온도가 변화하는 환경하에서 낮은 레벨 DC전류를 고정확도로 계측할 수 있습니다.

기본사양 (정확도 보증기간 1년)

정격 측정 전류

AC/DC ２A

최대 입력 전류

3 A rms 연속 (±4.3 A peak 주파수 딜레이팅 이하)

주파수대역

DC~10kHz

측정 가능 도체경

φ 5 mm 이하

출력 커넥터

HIOKI PL14

사용 온도 범위

센서부：-40℃〜85℃, 80% RH 이하 (결로 없을 것)
중계BOX：-25℃〜50℃, 80% RH 이하 (결로 없을 것)

외형 치수

케이블부 : 76.5W × 23.4H ×14.2D mm（돌기부, 케이블 불포함)
중계박스 : 80W × 20H × 26.5D mm（돌기부, 케이블 불포함)

질량

140 g

출력 케이블 길이

4m（센서 − 중계박스 사이）、0.2 m（중계박스 − 출력 커넥터 사이）

부속품

컬러라벨 (채널 식별용), 휴대용 케이스, 사용설명서, 사용시 주의사항
