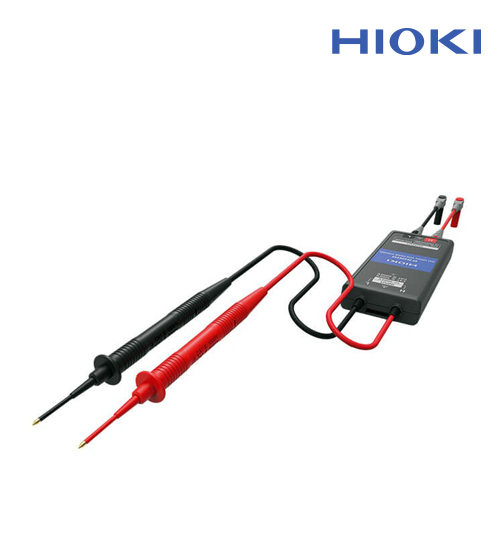

P2000

고전압화되는 태양광 발전 설비를 안전하게 점검

● CAT III 2000V 까지의 고전압 측정
● 계통 차단 없이 메가 솔라 등 태양광 발전 설비를 안전하게 측정
● P2000을 지원하는 HIOKI의 클램프 미터나 디지털 멀티미터(DMM)에 연결

※프로브 본체와 케이블은 3년 보증 대상 외
카달로그 다운로드

고전압화되는 태양광 발전 설비를 안전하게 점검

■ CAT Ⅲ 2000 V까지 고전압 측정에 대응.

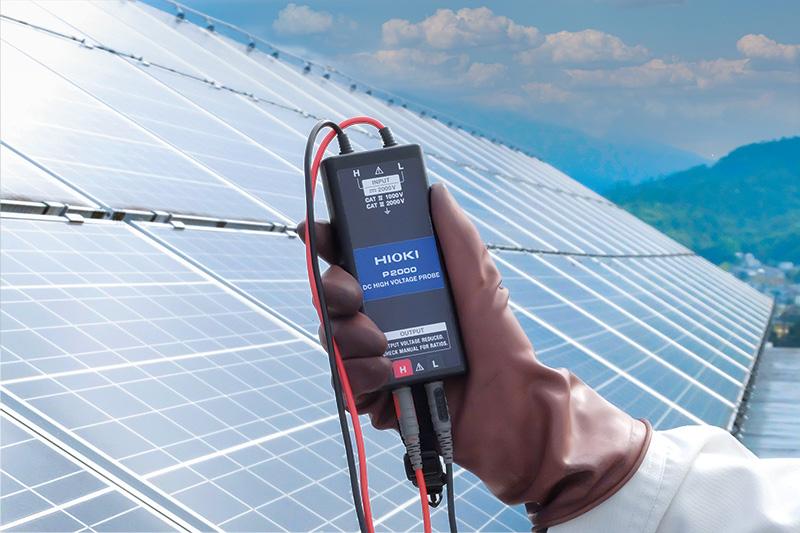

■ 직류 고전압 프로브 P2000(옵션)을 HIOKI 클램프 미터나 디지털 멀티 미터(DMM)와 함께 사용하면, 계통을 차단하지 않고 메가 솔라 등의

태양광 발전 설비를 안전하게 측정할 수 있습니다.


왜 CAT III 2000 V 대응 제품이 필요할까요?

최근들어 태양광 발전과 EV 배터리에서 고압화가 진행되며 새로운 유지보수 수요도 확대되고 있습니다.
한편으로 고전압화로 인해 유지관리 시의 위험성이 더해지고 있습니다.

안전성 관련 규격에서는 측정부분의 대지간 정격전압과 전류용량 및 측정부분에 발생하는 과도과전압에 근거하여 측정 카테고리Ⅱ에서 Ⅳ로 분류합니다.
태양 전지 모듈의 안전 적합성 확인에 관한 규격 (IEC 61730-1) 에서는 PV모듈은 과전압 카테고리III로 취급되고 있어 측정 카테고리III의 측정기가 필요해졌습니다.
이러한 이유로 태양광 발전 설비의 유지보수 시에 사용하는 계측기는 안전하게 사용하기 위해 고전압에 대응한 제품이 필요합니다.
측정 카테고리에 적합한 측정기를 사용하면 감전이나 소손 등 중대한 사고로부터 사람과 설비를 보호할 수 있습니다.

현재의 태양광 발전 설비에서는 1500 V의 시스템이 보급되고 있습니다만,
앞으로 시스템이 더욱 효율화되고 대규모화되다보면 보다 고전압에 대응한 계측기가 필요해지게 됩니다.
이러한 가까운 미래를 내다보고 CAT Ⅲ 2000V 대응 제품으로서 P2000이 탄생했습니다.




기본 사양 (정확도 보증기간 1년, 조정 후 정확도 보증기간 1년)

최대 입력 전압(*1)
DC 2000 V
*1: INPUT H – INPUT L 사이, 최대 정격전압
대지간 최대 정격전압
1000 V (측정 카테고리 IV) 예상되는 과도과전압 12000 V
2000 V (측정 카테고리 III) 예상되는 과도과전압 15000 V
입력저항
20 MΩ ±5.0% (INPUT H – INPUT L 사이, OUTPUT 단자 개방시)
과부하 보호
DC 2200 V/AC 2200 V 1분간 (INPUT H – INPUT L 사이)
DC 600 V/AC 600 V 1분간 (OUTPUT H – OUTPUT L 사이)
OUTPUT 단자
4 mm 바나나 단자
사용 온습도 범위
온도: -25°C〜65°C

습도:
-25°C〜40°C: 80% RH 이하 (결로 없을 것)
40°C〜65°C: 40°C 80% RH 이하부터 65°C 25% RH 이하까지 직선적으로 감소 (결로 없을 것)
보관 온습도 범위
-30°C〜70°C, 90% RH 이하 (결로 없을 것)
적합규격
EN 61010
부속품
접속 케이블 L4943 × 1, 스트랩 버클 × 2, 스트랩 × 1, 휴대용 케이스 C0205 × 1, 사용설명서 × 1, 사용시 주의사항 × 1



클램프 미터와 디지털 멀티미터와의 조합 정확도

형명
조합 정확도 사양
DT4261
레인지 600.0 V: 조합 정확도 ±0.5% rdg ±0.2 V
레인지 2000 V: 조합 정확도 ±0.5% rdg ±5 V
CM4141-50, CM4371-50, CM4373-50, CM4375-50
레인지 600.0 V: 조합 정확도 ±1.0% rdg ±0.3 V
레인지 2000 V: 조합 정확도 ±1.0% rdg ±3 V
DT4281, DT4282
레인지 60.000 V: 조합 정확도 ±0.8% rdg ±0.002 V (출력비 1/10)
레인지 600.00 V: 조합 정확도 ±0.8% rdg ±0.02 V (출력비 1/10)
DT4252, DT4253
레인지 60.00 V: 조합 정확도 ±1.2% rdg ±0.05 V (출력비 1/10)
레인지 600.0 V: 조합 정확도 ±1.2% rdg ±0.5 V (출력비 1/10)
DT4255, DT4256
레인지 60.00 V: 조합 정확도 ±1.2% rdg ±0.03 V (출력비 1/10)
레인지 600.0 V: 조합 정확도 ±1.2% rdg ±0.3 V (출력비 1/10)
