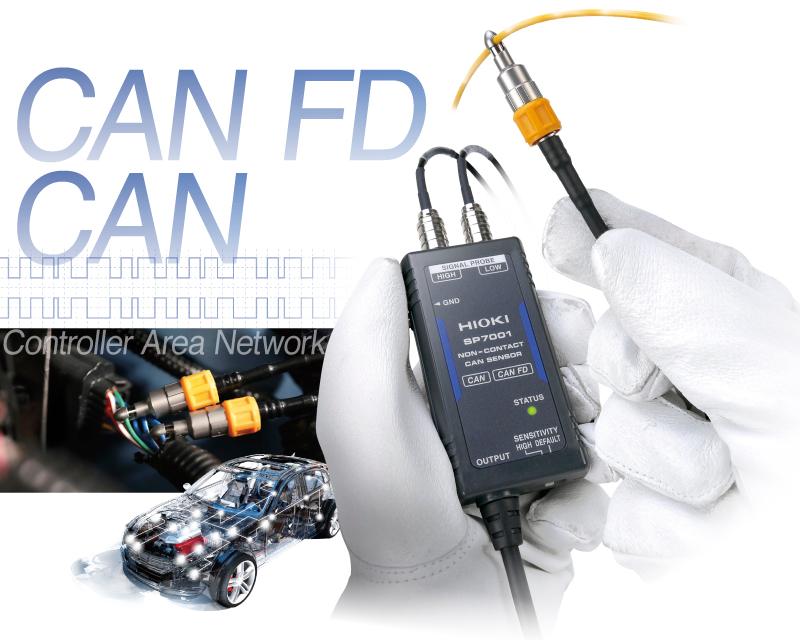

비접촉 CAN 센서

SP7001,SP7002

차량 케이블 가공 불필요
빠짐없이 정확하게 신호 취득

CAN FD/CAN 신호를 서브하네스 없이 모니터링

카달로그 다운로드

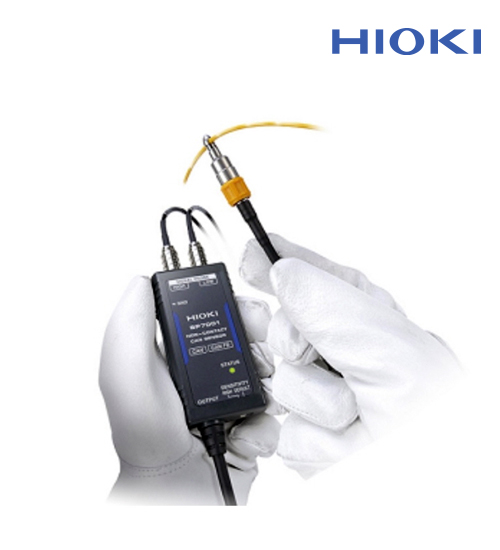

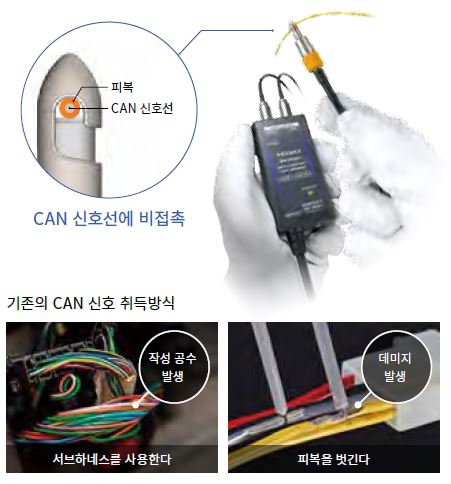

● CAN 데이터를 취득하고 싶을 때, 케이블을 클램핑 하기만 하면 그 즉시 신호 취득
● 비접촉 센싱 기술로 현장의 애로 사항을 해결
● 신뢰성이 요구되는 개발・평가 현장에 대응

검출방식	용량결합 신호검출방식 ※ 나도체에 결선 금지
검출 대상 케이블	AVS, AVSS 에 준거한 케이블 외경 : φ 1.2 mm ~ 2.0 mm

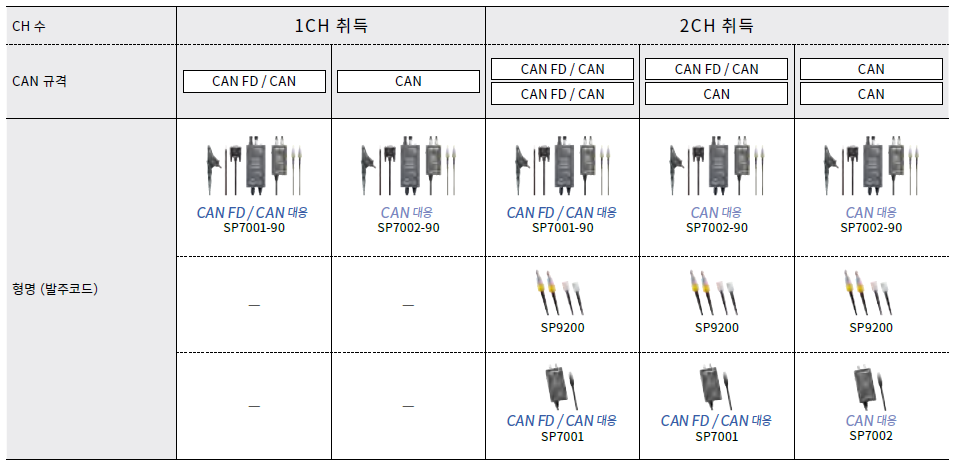

CH 수	2CH (SP7100)
대상 통신속도	SP7001, SP7002： CAN 125 kbit/s ~ 1 Mbit/s SP7001： CAN FD 125 kbit/s ~ 3 Mbit/s
종합 지연시간	130 ns (typical)
CAN 끝단 저항	60 Ω (typical) 내장
신호 검출 커넥터	D-sub 9pin FEMALE（CH1, CH2 공통）
전원	(1) AC 어댑터 Z1008 (AC 100 V ~ 240 V), 최대정격전력： 8 VA（AC 어댑터 포함） (2) 외부전원 (DC 10 V ~ 30 V), 최대정격전력： 3 VA
치수 및 질량	SP7001, SP7002： 44(W) × 85(H) × 20(D) mm / 180 g / 케이블길이 2.5 m SP7100： 55(W) ×120(H) × 25(D) mm / 130 g / 케이블길이 0.3 m SP9200： 프로브 φ11.6 × 33.7(H) mm / 가드후크 φ 5 × 11.8H mm / 26 g / 케이블길이 0.5m ※ 질량은 케이블 포함 가드 후크 φ5 × 11.8(H) mm
부속품 SP7001, SP7002	퀵 스타트 매뉴얼 (영문・일문) x 각1, 사용시 주의사항 x1
부속품 SP7100	퀵 스타트 매뉴얼 (영문・일문) x 각1, 사용시 주의사항 x1, 스파이럴 튜브 x1, 전원케이블 L9500 x1, 악어클립 x1, GND 케이블 x1

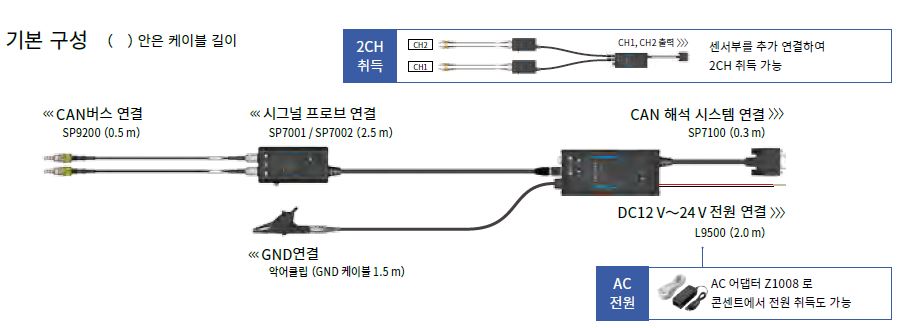

・CAN 인터페이스 SP7100
・시그널 프로브 SP9200

비접촉 CAN 센서 SP7001은 피복된 차동 버스라인위에서 CAN신호를 취득할 수 있습니다. ECU(전자제어유닛)에

영향을 주지 않고 안정적으로 해석하고, 측정 전 공수를 줄일 수 있습니다.
