● 환경 시험에 활약, -40 ℃ ~ 85 ℃의 넓은 사용 온도 범위
● 진폭 정확도 ± 0.3 %, 위상 정확도 ± 0.1°의 높은 정확도를 클램프식으로 실현
● DC~500kHz의 넓은 주파수 대역
● 한손으로 개폐 조작 가능한 소형 사이즈와 진동에 강한 잠금 장치
● 도체 위치의 영향, 근접 도체의 영향, 자기화의 영향을 기존 대비 대폭 감소
● 자동차의 배터리 수지 측정, 인버터의 변환 효율 평가 등에

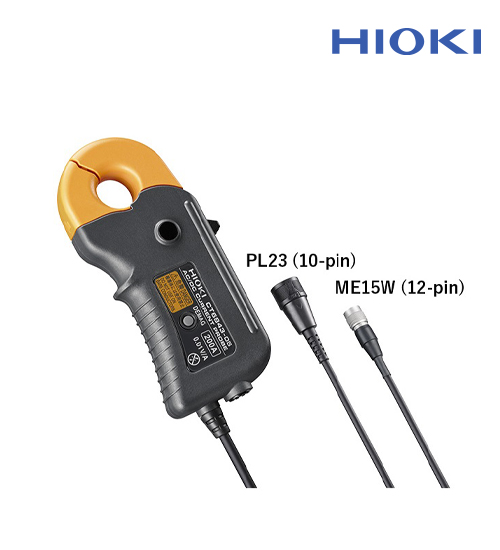

오실로스코프의 전력 파형 측정 및 전력계용 전류 센서에 최적화된 고정밀 전류 센서
플럭스 게이트 방식의 전류 센서는, 홀 소자 방식에 비해 외부 온도 변화의 영향에 의한 측정 오차가 없습니다.
또한 입력 (전류값)이 매우 낮은 경우나 위상이 90 ° 지연된 전류 파형까지 정밀하게 측정할 수 있습니다.
디지털 오실로스코프로 전력 파형을 관측, 혹은 전력계의 전류 센서로 이용하는 경우에 최적화된 전류 센서입니다.
기본 사양 (정확도 보증 기간 1 년, 조정 후 정확도 보증 기간 1 년)
| 정격 전류 | AC / DC 200 A |
| 최대 입력 전류 | 400 A rms (딜레이팅 범위 내) |
| 주파수 특성 | 진폭 : DC~500 kHz 위상 : DC~300 kHz |
| 진폭 / 위상 정확도 | DC (± 0.3 % rdg. ± 0.02 % f.s.) DC 500 kHz까지 규정 |
| 출력 전압 레이트 | 0.01 V / A (CT6843) ※ 본 기기의 출력은 센서 유닛을 경유하여 출력되는 AC + DC 전압입니다. 1 MΩ 등의 고입력 임피던스 전압 입력 기기에 연결하십시오 |
| 측정 가능 도체 지름 | φ 20 mm 이하 |
| 사용 온습도 범위 | -40 ° C~ + 85 ° C, 80 % rh 이하 (결로가 없을 것) |
| 전원 전압 | DC ± 11V~ ± 15V (센서 유닛 경유로 공급, AC100~240V) |
| 소비 전력 | 6 VA 이하 (200 A / 55 Hz 측정, ± 12 V 전원시) |
| 치수 · 질량 | 153 W × 67 H × 25 Dmm, 370 g, 코드 길이 3 m |
| 부속품 | 사용설명서 × 1, 마크 밴드 × 6, 휴대용 케이스 × 1 |
조합 대응 제품 ... ■ CT6843 (-05)
| 대응 제품 / 유닛 | CT6843-05 |
| 전력 분석기 PW6001, PW3390 | O |
| 전력 분석기 3390 | △ (CT9901 필요) |
| 파워 하이 테스터 3193 시리즈 | △ (CT9901 필요) |
| 전류 유닛 8971 | △ (9318, CT9901 필요) |
| F / V 유닛 8940 | △ (9318, 9705, CT9901 필요) |
