전류센서/프로브

AC/DC 커런트 센서

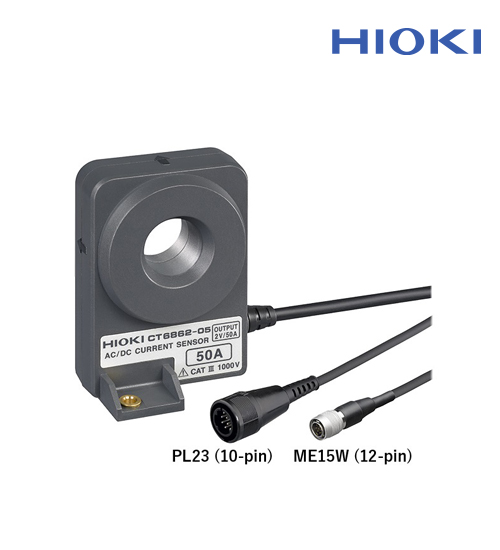

CT6862-05

AC/DC 50A, ME15W 단자

고정밀도 · 넓은 온도 영역에서의 전류 측정을 실현

카달로그 다운로드

상세정보
기술사양

● 진폭 정확도 ± 0.06 %, 위상 정확도 ± 0.2°의 고성능을 실현
● 대역 DC~1 MHz의 양호한 주파수 특성
● EV, HEV 등 전기 자동차의 전류 측정에 베스트 매칭
● -30 ℃ ~ + 85 ℃의 환경 에서 사용이 가능하여 자동차 계측에 최적
● 태양광 발전 · 연료 전지 평가 등, 배터리의 충/방전부터 인버터 2 차측까지
● 오실로스코프/메모리 하이코더 등으로 파형 모니터가 가능 (센서 유닛 병용)

CAT III 1000 V

기본 사양 (정확도 보증 기간 1 년, 조정 후 정확도 보증 기간 1 년)

정격 전류	AC / DC 50 A
최대 입력 전류	100 A rms (딜레이팅 범위 내)
주파수 특성	진폭 : DC~1 MHz, 위상 : DC~300 kHz
진폭 / 위상 정확도	DC (± 0.05 % rdg. ± 0.01 % f.s., 위상 규정 없음) 16 Hz ≤ f ≤ 400 Hz (± 0.05 % rdg. ± 0.01 % f.s., ± 0.2 °) 1 MHz까지 규정 (CT6862), 500 kHz까지 규정 (CT6863)
출력 전압 레이트	2 V / 정격 전류값 ※ 본 기기의 출력은 센서 유닛을 경유하여 출력되는 AC + DC 전압입니다. 1 MΩ 등의 고입력 임피던스 전압 입력 기기에 연결하십시오
대지간 최대 정격 전압	AC/DC 1000 V (50/60Hz, CAT III)
측정 가능 도체 지름	φ 24 mm 이하
사용 온습도 범위	-30 ° C~ + 85 ° C, 80 % rh 이하 (결로가 없을 것)
전원 전압	DC ± 11V~ ± 15V (센서 유닛 경유로 공급, AC100~240V)
소비 전력	5 VA 이하 (50 A / 55 Hz 측정, ± 12 V 전원시)
치수 · 질량	70 W × 100 H × 53 Dmm, 340 g 코드 길이 3 m
부속품	사용설명서 × 1, 마크 밴드 × 6

조합 지원 제품 ... ■ CT6862 (-05)

PW6001, PW3390	O
3390	△ (CT9901 필요)
3193 시리즈	△ (CT9901 필요)
8971	△ (9318, CT9901 필요)
