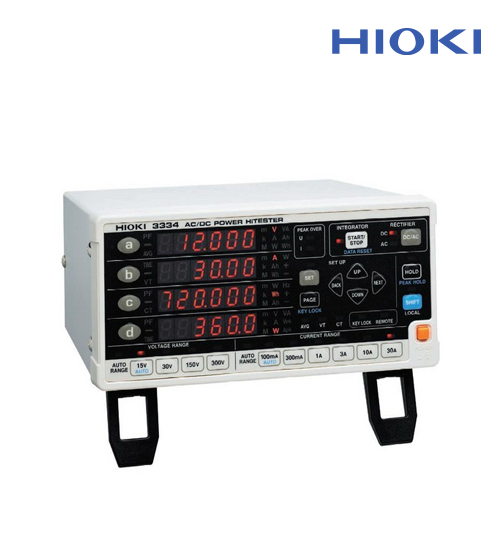

AC/DC 파워 하이테스터

3334 / 3334-01

DC측정, 전류/전력 적산 측정에 대응한 단상 전력계
카달로그 다운로드

- 교류·직류 양용의 단상용 직접 입력식

- 유효 전력과 전류의 적산 측정, 파형 피크 측정 대응

- 전압 0.15V~300V, 전류 1mA~30A, 유효 전력 0W~9kW

- 전압, 전류, 유효 전력, 피상 전력, 역률, 주파수, 전류 적산, 유효 전력 적산, 전압 파형 피크, 전류 파형 피크, 적산 경과시간 중에 4항목을 표시

- 3334모델 특주시 0.1mA의 미소전류 측정 가능(상담필요)

기본 사양 (정확도 보증 기간 1 년, 조정 후 정확도 보증 기간 1 년) 외 3 년 정확도 규정
측정 라인단상 2 선
측정 항목전압, 전류, 유효전력, 피상전력, 역률, 주파수,
적산 (전류, 유효 전력), 파형 피크 (전압, 전류)
측정 범위[전압] AC / DC 15.000 / 30.00 / 150.00 / 300.0 V
[전류] AC / DC 100.00 / 300.0 mA, 1.0000 / 3.000 / 10.000 / 30.00 A
[전력] 1.5000 W~9.000 kW (전압 · 전류 레인지 조합에 따름)
적산 측정[전류] 6 자리 표시 (0.00000 mAh~, 극성별과 합계값)
[유효 전력] 6 자리 표시 (0.00000 mWh~, 극성별과 합계값)
(적산 : 10,000 시간)
입력 저항 (50/60 Hz)전압 : 2.4 MΩ, 전류 : 10 mΩ 이하 (직접 입력)
기본 정확도± 0.1 % rdg. ± 0.2 % fs (DC)
± 0.1 % rdg. ± 0.1 % fs (45Hz~66Hz)
※ 1 년 정확도, 대표값
표시 갱신 레이트5 회 / s
주파수 특성DC, 45Hz~5kHz
파형 출력3ch (전압 · 전류 · 전력의 순간 파형을 동시출력), 1V fs
D/A 출력4ch (전압 · 전류 · 유효 전력을 동시 + 1ch 선택), DC ± 2 V fs
기능[정류방식 전환] AC + DC, AC(True RMS), DC (단순 평균값)
파형 피크 측정 기능, VT · CT 비 설정, 애버리지 기능 외
인터페이스RS-232C 표준 장비, GP-IB 대응 (3334-01 한정)
전원AC 100 V~240 V, 60 Hz, 20 VA
치수 · 질량210W × 100H × 245D mm, 2.5 kg
부속품사용설명서 × 1, 전원 코드 × 1, 접지 어댑터 × 1
