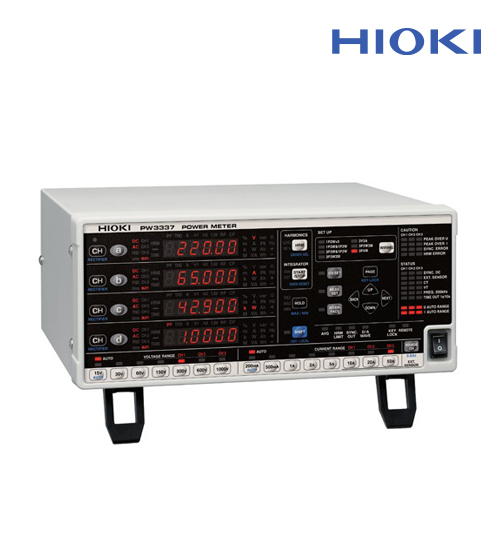

PW3337

AC/DC 1000V/65A까지의 기기를 직접 입력으로 정확하게 측정

PW3337(3ch model)
PW3337-01(3ch, GP-IB installed model)
PW3337-02(3ch, D/A output installed model)
PW3337-03(3ch, GP-IB, D/A output installed model)
카달로그 다운로드

- 3ch 입력 대응으로 DC, 단상2선에서 3상 4선까지 측정 가능

- 모터, 인버터, 인버터, 전원 개발 및 생산라인에 적합

- ±0.15%의 높은 기본 정확도

- DC 및 0.1Hz ~ 100kHz의 넓은 주파수 대역

- 직접 입력 방식으로 최대 65A의 고전류 측정

- 고조파 측정 표준 : IEC61000-4-7 대응

- 변압기 / 모터의 무부하 시험에 낮은 역률에서도 정확한 측정을 실현

- 외부 전류센서를 이용하여 AC5000A 입력 가능

- 최대 8대까지 동기 제어 가능

기본 사양 (정확도 보증 기간 1 년, 조정 후 정확도 보증 기간 6 개월)
측정 라인단상 2 선, 단상 3 선, 3 상 3 선, 3 상 4 선 (결선마다 전압 / 전류 범위 설정 가능)
측정 항목전압, 전류, 유효 전력, 피상 전력, 무효 전력, 역률, 위상각, 주파수, 효율, 전류 적산, 유효 전력 적산, 적산 시간, 전압 파형 피크값, 전류 파형 피크값, 전압 파고율, 전류 파고율, 시간 평균 전류, 시간 평균 유효 전력, 전압 리플율, 전류 리플률
고조파 관련 항목동기 주파수 범위 : 10 Hz~640 Hz, 분석 차수 : 최대 50차
고조파 전압 실효값, 고조파 전류 실효값, 고조파 유효 전력, 총 고조파 전압 왜곡율, 총 고조파 전류 왜곡율, 기본파 전압, 기본파 전류, 기본파 유효 전력, 기본파 피상전력, 기본파 무효전력, 기본파 역률 (변위 역률), 기본파 전압 전류 위상차, 채널간 전압 기본파 위상차, 채널간 전류 기본파 위상차, 고조파 전압 함유율, 고조파 전류 함유율, 고조파 유효 전력 함유율 (전용 소프트웨어를 통한 데이터 취득 한정 : 고조파 전압 위상각, 고조파 전류 위상각, 고조파 전압 전류 위상차)
측정 레인지[전압] AC / DC는 15 V~1000 V 7 레인지
[전류] AC / DC는 200 mA~50 A 8 레인지
[전력] 3.0000 W~150.00 kW (전압 · 전류 레인지의 조합에 따름)
적산 측정[전류] 6 자리 표시 (0.00000 mAh~, 극성별과 합계값)
[유효 전력] 6 자리 표시 (0.00000 mWh~, 극성별과 합계값)
(적산 : 10,000 시간)
입력 저항 (50/60 Hz)전압 : 2 MΩ, 전류 : 1 mΩ 이하 (직접 입력)
기본 정확도± 0.1 % rdg. ± 0.1 % fs (DC)
± 0.1 % rdg. ± 0.05 % fs (45 Hz to 66 Hz, at Input <50 % fs)
± 0.15 % rdg. (45 Hz to 66 Hz, at 50 % fs ≤ Input)
(유효 전력)
표시 갱신 레이트약 5 회 / s ~ 20 s (애버리지 횟수 설정에 따라 변화)
주파수 특성DC, 0.1 Hz ~ 100 kHz
D/A 출력16ch (출력 항목을 아래에서 선택), 레벨 출력 DC ± 2 V, 파형 출력 1 V fs
레벨 출력 / 파형 출력 (전압 / 전류 / 유효 전력), 레벨 출력 (피상 전력 / 무효 전력 / 역률 / 기타), 고속 유효 전력 레벨 출력
-02 / -03 모델 한정
기능[정류방식 전환] AC + DC, AC + DC Umn, AC, DC, FND
오토 레인지, 애버리지, VT · CT 설정, 동기화 제어, MAX / MIN 외
인터페이스RS-232C / LAN 표준 장비, GP-IB 대응 (-01, -03 모델 한정)
전원AC 100 V~240 V, 60 Hz, 40 VA
치수 · 질량305W × 132H × 256D mm, 5.6 kg
부속품사용설명서 × 1, 측정 가이드 × 1 전원 코드 × 1
