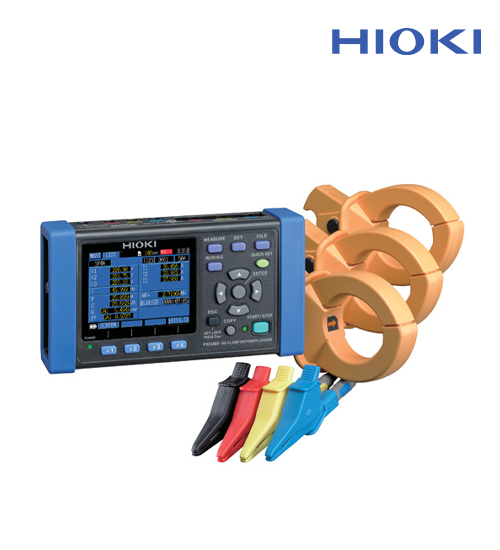

CLAMP ON POWER LOGGER

PW3360

- 간단 조작 콤팩트 전력 로거!
- 에너지 절약 대책은 현상 파악에서 부터 시작
카달로그 다운로드

- 단상에서 3상 4선까지 지원

- 표시범위 1000V, 최대측정전압 780V

- 동시에 3상 2선식회로 측정가능(동일 전원 계통)

- 누설 전류의 측정 가능(50mA의 옵션 클램프 사용)

- SD카드에 수개월의 데이타 저장 가능

- QUICK SET 기능으로 쉽고 정확한 연결 지원

기본 사양 (정확도 보증 기간 1 년, 조정 후 정확도 보증 기간 1 년)
측정 라인50/60 Hz, 단상 2선 (1회로/2회로/3회로), 단상 3선(1회로), 삼상 3선/삼상 4선(1회로), 전류만 1~3CH
측정 항목전압 실효값, 전류 실효값, 전압 기본파값, 전류 기본파값, 전압 기본파 위상각, 전류 기본파 위상각, 주파수 (U1), 전압 파형 피크(절대값), 전류 파형 피크(절대값), 유효 전력, 무효 전력(지연/진행 표시 있음), 피상 전력, 역률 (지연/진행 표시 있음) 또는 변위 역률(지연/진행 표시 있음), 유효 전력량(소비 · 회생), 무효 전력량(지연 · 진행), 전기 요금 표시, 유효 전력 디멘드량(소비 · 회생), 무효 전력 디멘드량(지연 · 진행), 유효 전력 디멘드값(소비 · 회생), 무효 전력 디멘드값(지연 · 진행), 역률 디멘드, 펄스 입력, [PW3360-11 한정] : 고조파 전압 · 전류 · 전력 레벨, 함유율, 위상각, 종합 고조파 왜곡률(THD-F 혹은 THD-R), 제 40 차 까지
전압 레인AC 600 V (유효 측정 범위 : 90.00 V~780.00 V)
전류 레인AC 500.00 mA~5.0000 kA까지(사용하는 센서에 따라 측정 범위 상이), AC 50.000 mA~5.0000 A (누설 전류만)
전력 레인300.00 W~9.0000 MW (전압/전류 레인지와 측정 라인의 조합에 따름)
기본 정확전압 : ± 0.3 % rdg. ± 0.1 % f.s.
전류 : ± 0.3 % rdg. ± 0.1 % f.s. + 전류 센서 정확도
전력 : ± 0.3 % rdg. ± 0.1 % f.s. + 전류 센서 정확도(역률 = 1)
새로 고침약 0.5s (SD 카드・내장 메모리 액세스시, LAN · USB 통신시는 제외)
데이터 기SD 메모리 카드/내장 메모리에 실시간 저장
저장 인터1 ~ 30초, 1 ~ 60 분, 14 전환
저장 항목측정값 저장 : 평균값만, 평균 · 최대 · 최소값
[PW3360-21] : 고조파 데이터 저장 : 바이너리 형식 (평균값만, 평균 · 최대 · 최소값)
화면 카피 : BMP 형식 (최단 인터벌 시간 5분마다 저장 가능)
파형 저장 : 바이너리 형식 (최단 인터벌 시간 1분마다 저장 가능)
인터페이스SD/SDHC 메모리 카드
LAN 100BASE-TX IEEE802.3 준거 : HTTP 서버 기능(통신 프로그램에 따름, 설정・데이터 다운로드)
USB2.0 : PC 연결시 SD 메모리 카드와 내장 메모리 분리 가능, 통신 프로그램에 따라 설정・데이터 다운로드
펄스 출력 : 적산 전력량 측정시, 사용 전력량에 비례한 펄스 신호 출력, 오픈 콜렉터 절연 출력
기능결선 확인, 설정 네비게이션, 시계, 펄스 입력, 기타
전원AC 어댑터 Z1006(100V~240V 50/60Hz), 40VA(AC 어댑터 포함)
배터리 팩 9459 : (DC 7.2V, 3VA, AC 어댑터 연결을 통한 충전 6시간 10분), 연속 사용 시간 8h(백라이트 OFF)
치수 · 질량180 W × 100 H × 48 D mm, 550 g (배터리 세트 PW9002 장착없음)
180 W × 100 H × 67.2 D mm, 830 g (배터리 세트 PW9002 장착시)
부속품전압 코드 L9438-53 x1(검정,빨강,노랑,파랑), AC 어댑터 Z1006 x1, USB 케이블(0.9m) x1, 사용설명서, 측정가이드, 컬러 클립 (적황청백 각 2개, 클램프 센서 색상구별용)x1세트, Spiral Tube x5(클램프 센서 코드 결속용)
