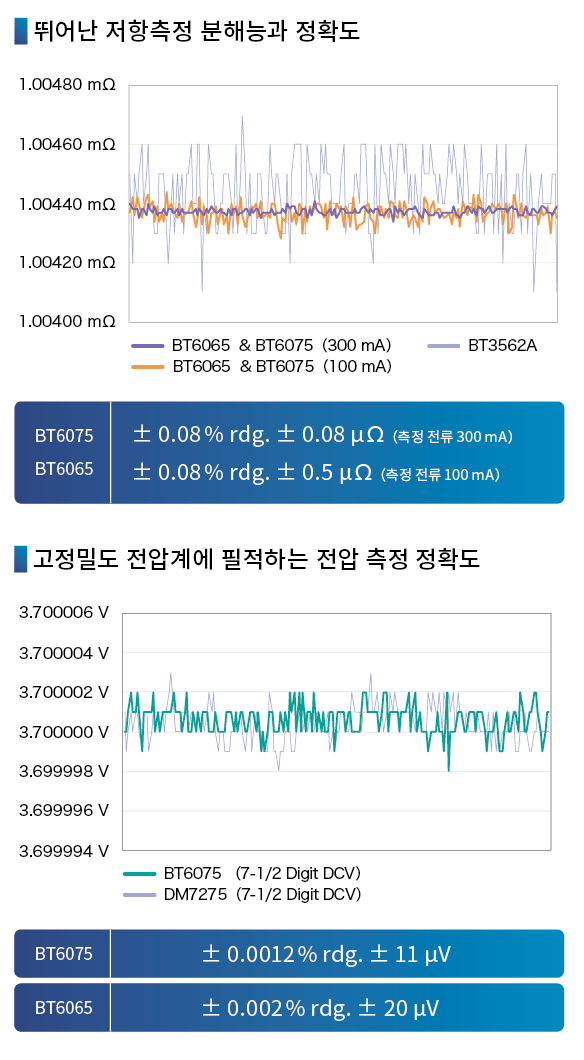

저항 측정 레인지 (HIGH RESOLUTION ON)
[레인지(측정전류), 정확도(SLOW2), 최대 표시값, 분해능]
3 mΩ (300 mA), ±0.08% rdg. ±0.08 μΩ, 5.10000 mΩ, 0.01 μΩ
3 mΩ (100 mA), ±0.08% rdg. ±0.50 μΩ, 5.10000 mΩ, 0.01 μΩ
30 mΩ (100 mA), ±0.08% rdg. ±0.5 μΩ, 51.0000 mΩ, 0.1 μΩ
300 mΩ (10 mA), ±0.08% rdg. ±5 μΩ, 510.000 mΩ, 1 μΩ
3 Ω (1 mA), ±0.10% rdg. ±50 μΩ, 5.10000 Ω, 10 μΩ
30 Ω (100 μA), ±0.15% rdg. ±0.5 mΩ, 51.0000 Ω, 100 μΩ
측정 전류 주파수: 1 kHz ±0.2 Hz
추가 정확도
온도계수: 0℃~18℃, 28℃~40℃의 환경 하에서 다음 값을 측정 정확도에 가산.(측정 정확도×0.1)/℃
저항 측정 MIR 모드 시 가산: ±0.01% of reading을 저항 측정 정확도에 가산
직류 전압 측정 레인지
[형명 : 레인지, SLOW2, 최대 표시값, 분해능]
BT6065: 10 V, ±0.002% rdg. ±20 μV, ±12.00000 V, 10 μV
BT6065: 100 V, ±0.004% rdg. ±0.6 mV, ±120.0000 V, 100 μV
BT6075: 10 V, ±0.0012% rdg. ±11 μV, ±12.000000 V, 1 μV
BT6075: 100 V, ±0.003% rdg. ±0.60 mV, ±120.00000 V, 10 μV
추가 정확도
온도계수: 0℃~18℃, 28℃~40℃의 환경 하에서 다음 값을 측정 정확도에 가산.(측정 정확도×0.1)/℃
온도 측정 레인지
레인지: -10.0℃ ~ 60.0℃
정확도 (본 기기+Z2005): ±0.5 ℃ (측정 온도 10. 0℃~40.0℃), ±1.0℃ (측정 온도 -10.0℃~9.9℃, 40.1℃~60.0℃)
경로저항 측정 레인지
[저항 레인지, 저항 측정 전류, 최대 표시값]
3 mΩ, 300 mA, 10.0 Ω
3 mΩ, 100 mA, 50.0 Ω
30 mΩ, 100 mA, 50.0 Ω
300 mΩ, 10 mA, 50.0 Ω
3 Ω, 1 mA, 50.0 Ω
30 Ω, 100 μA, 500 Ω
샘플링 시간 (*1)
[전원주파수, FAST1, FAST2, MEDIUM1(MED1), MEDIUM2(MED2), SLOW1, SLOW2]
50 Hz, 4 ms, 10 ms, 20 ms, 40 ms, 100 ms, 200 ms
60 Hz, 4 ms, 10 ms, 17 ms, 33 ms, 100 ms, 200 ms
*1: 측정기능 ΩV, Ω, V 전부 공통
응답시간
4 V 배터리 측정시, 순저항 측정시 : 약 8 ms
기능
애버리지 (1회~256회), 콘택트 체크, 저항 셀프 캘리브레이션, 직류 전압 셀프 캘리브레이션, 영점 조정 (CH528), 리퍼렌셜 어저스트 (CH528), 경로 저항 모니터, 저항 측정 MIR 모드 (Mutual Interference Reduction Mode), 콤퍼레이터, 커맨드 호환 (BT3562A 배터리 하이테스터 상위 호환) , 패널 세이브 (저장수: 6) , 통신 모니터 , EXT. I/O 테스트
인터페이스
LAN(10BASET/100BASE-T,TCP/IP),USB(COM 모드,커넥터 타입C), USB(MEM 모드, 커넥터 타입A, Z4006 USB 메모리 사용), RS-232C (9600 bps, 19200 bps, 38400 bps), EXT.I/O
전원
정격 전원 전압: AC 100V~240V
정격 전원 주파수: 50Hz, 60Hz
최대 정격 전력: 40VA
치수 및 질량
약 215 (W)× 88 (H) × 313 (D) mm, 약 3.1 kg (돌출부 제외)
부속품
전원 코드 × 1, 스타트업 가이드 × 1, 사용시 주의사항 × 1
