배터리의 다양한 측정을 다채널로. 조합 정확도를 보증

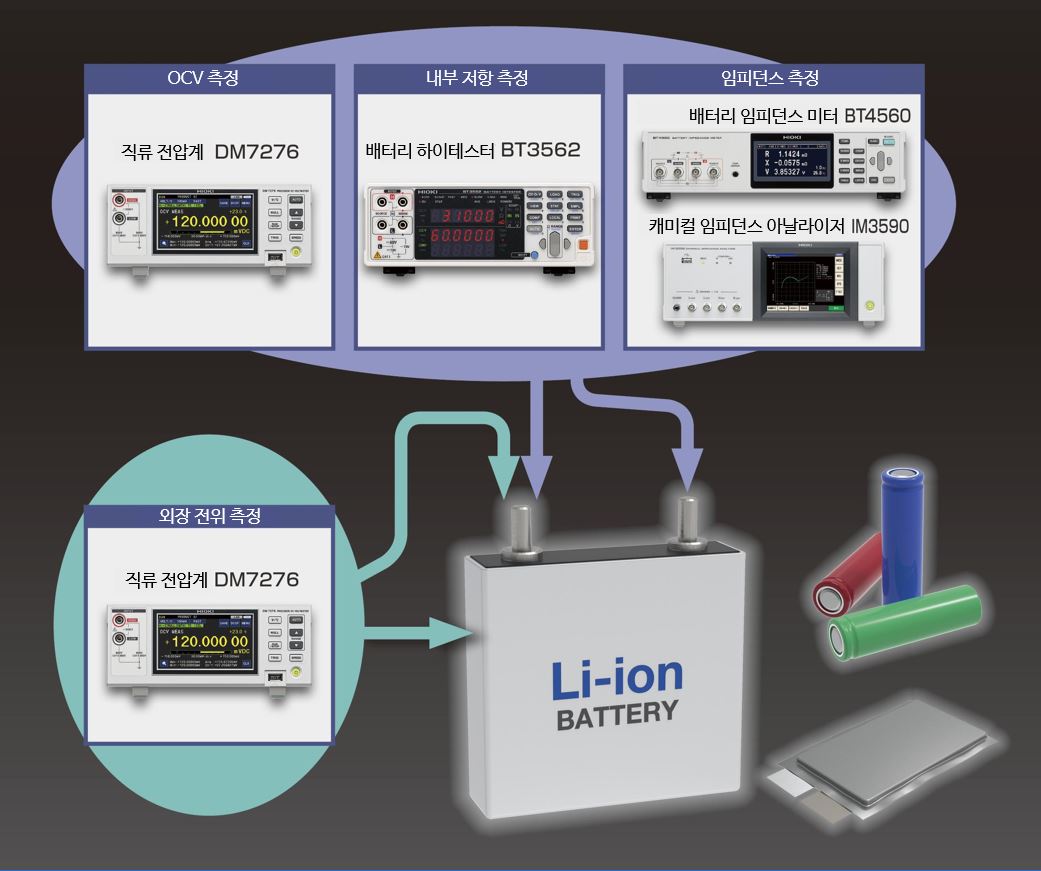

SW1001과 배터리용 각종 측정기와의 조합에 따라 배터리 셀의 OCV(개방 전압) 측정, 내부 저항 측정, 저주파에 따른 반응 저항 측정, Cole-Cole plot, 외장 전위 측정이 다채널로 가능하게 됩니다.

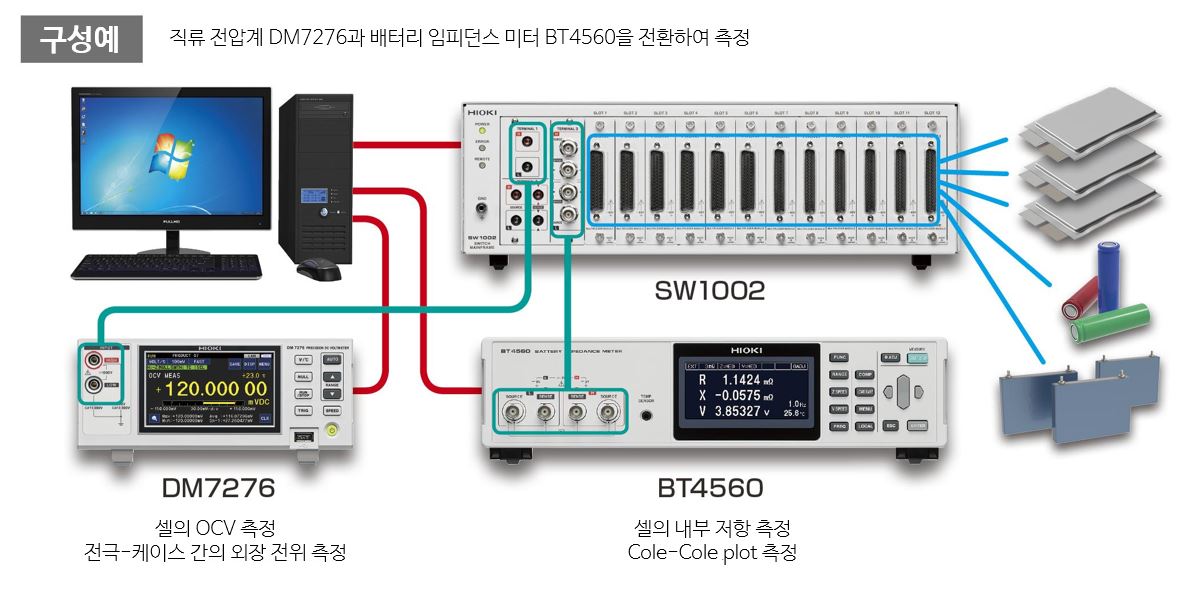

다른 기능의 측정기를 2대까지 연결 가능
2종류의 측정기를 순차 전환하여 여러 측정이 가능합니다.

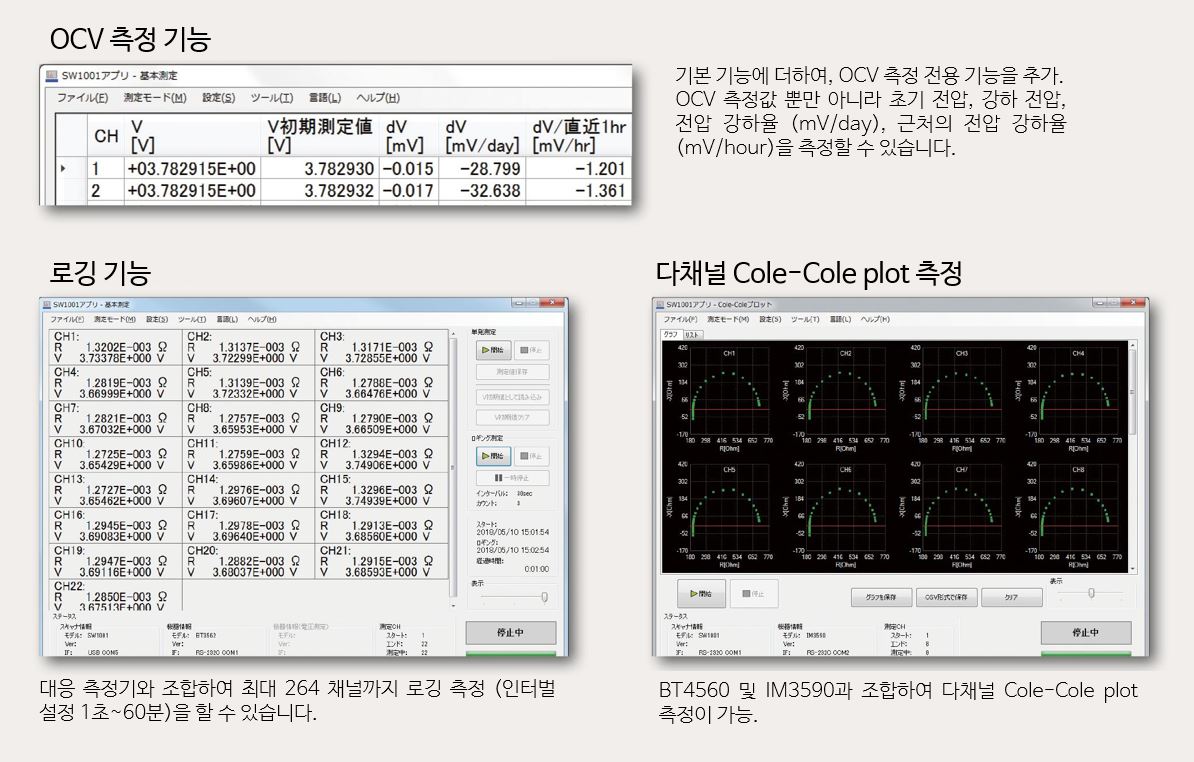

전용 PC 소프트로 배터리 계측을 쾌적하게 서포트
무료 다운로드 가능한 전용 PC 소프트를 사용하면 각종 측정을 보다 쾌적하게 실시할 수 있습니다.

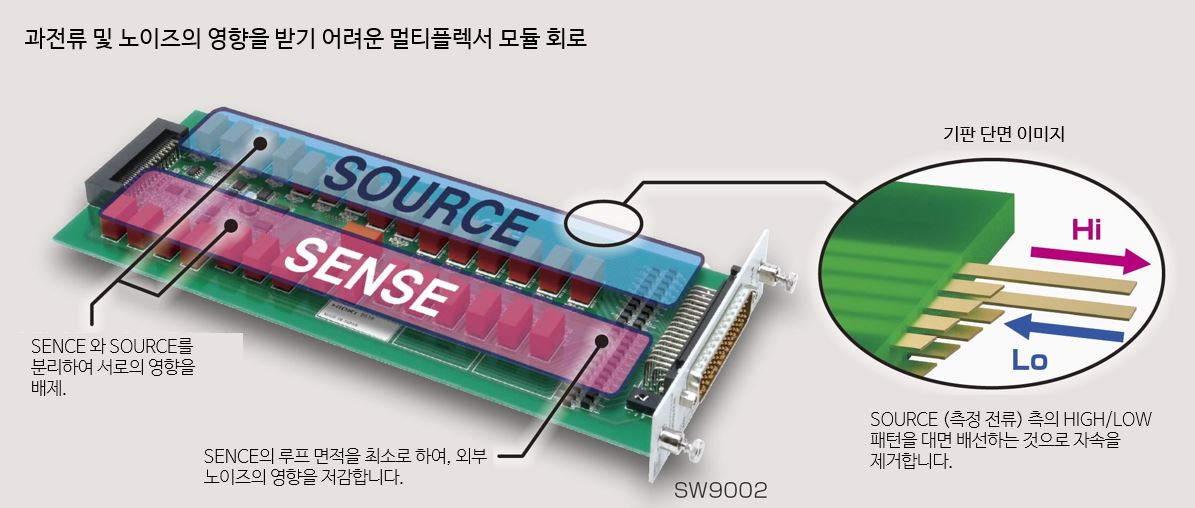

임피던스 계측을 배려한 회로 설계
교류 측정 전류의 자속을 취소하고 소스와 센스를 분리하는 것으로 검출 신호로의 영향을 경감.
과전류의 영향이 적고 신뢰성이 높은 측정을 실현합니다.

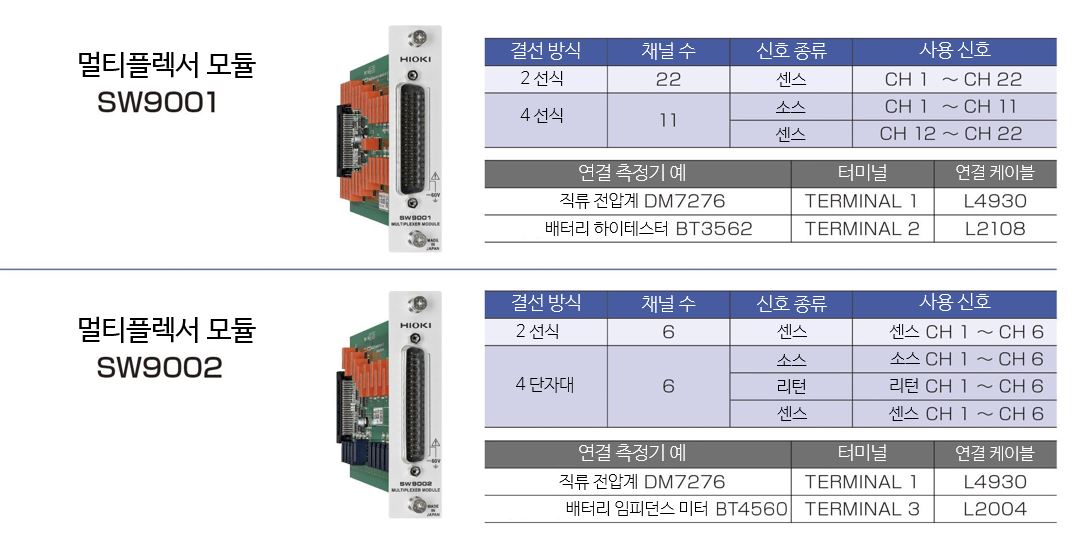

선택 가능한 2종류의 멀티플렉서 모듈
멀티플렉서 모듈 SW9001
2선식/4선식에 대응한 모듈. 채널 전환을 11ms로 실시할 수 있습니다.（통신, 커맨드 처리 시간, 접점 바운스를 제외）
멀티플렉서 모듈 SW9002
4단자대에 대응한 모듈로 BT4560및 IM3590 등에 대응합니다. 2선식 측정도 가능합니다.(센스만) 채널 전환을 11ms로 실시할 수 있습니다. (통신, 커맨드 처리 시간, 접점 바운스 제외)

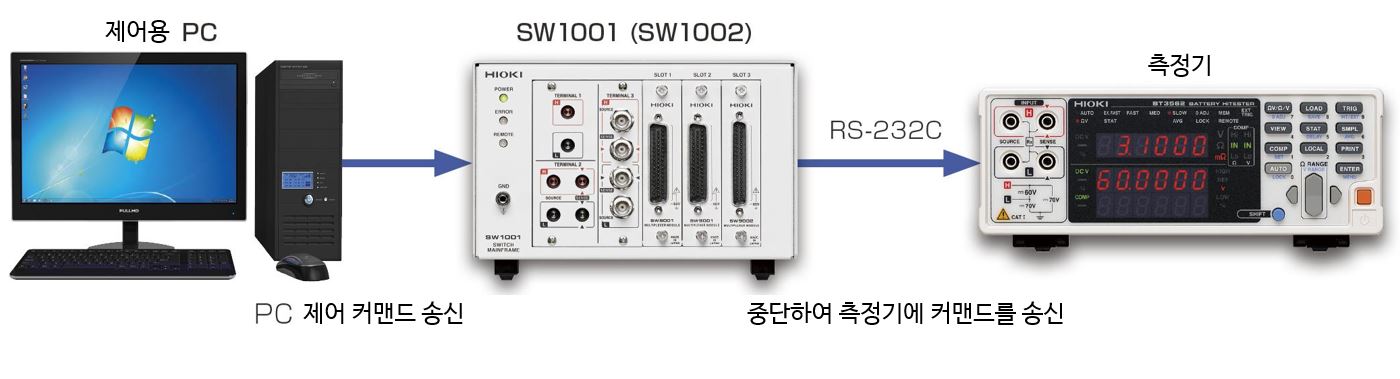

통신 커맨드 송신 기능으로 제어 PC의 사용 포트 수를 절약
일반적으로 PC에서의 제어는 스위치용의 통신 포트와 측정기용의 통신 포트 2가지가 필요합니다.
SW1001의 통신 커맨드 전송 기능을 사용하면 PC에서의 제어용 커맨드를 스위치 메인 프레임이 중단하여 측정기로 전송 (측정기에서의 응답도 가능). 측정기 측의 통신 포트 사용 수를 절약할 수 있습니다.

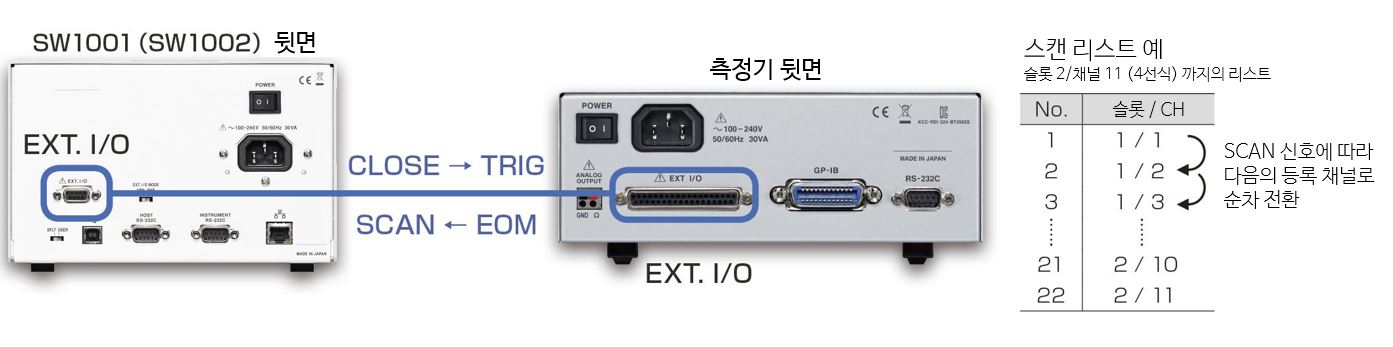

스캔 기능
사전에 등록한 스캔 리스트에 근거하여 순차적으로 채널을 전환하는 기능입니다.
스위치 메인 프레임과 측정기의 EXT. I/O를 연결. 스캔 기능을 사용하는 것으로 채널 전환과 트리거 측정을 동기하여 연속적으로 스캔할 수 있습니다.
