HIOKI
배터리 테스터
BATTERY HiTESTER

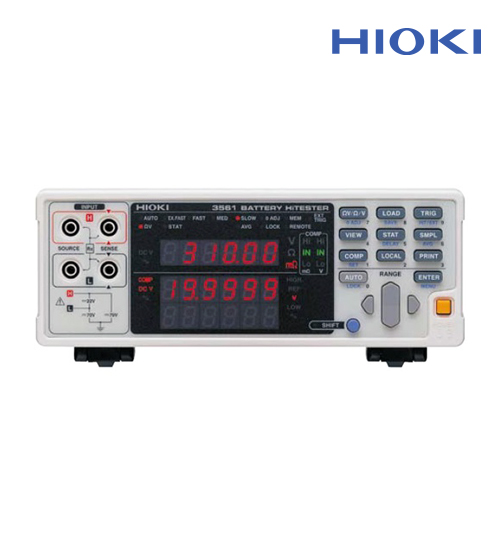

3561

소형 2차 전지 검사
고속 배터리 테스터

- 휴대 전화, 노트 PC 등의 소형 2차 전지 생산 라인 전용

- 내부 저항과 전압 검사에 가세해 공정/품질관리를 위한 연산 기능을 부가

※양부 판정의 기준치는, 전지의 종류에 의해 유저 측이라고 입력할 필요가 있습니다.
카달로그 다운로드
기본 사양 (정확도 보증 기간 1 년, 조정 후 정확도 보증 기간 1 년)
최대 입력 전압DC ± 22 V
대지간 최대 정격 전압 : DC ± 60 V
저항 측정 레인지
300 mΩ (최대 표시 310.00 Mω, 분해능 10 μΩ) ~ 3 Ω 레인지 (최대 표시 3.1000 Ω, 분해능 100 μΩ), 2 전환
측정 정확도 : ± 0.5 % rdg. ± 5 dgt. (EX.FAST시는 ± 3 dgt .를 가산, FAST / MEDIUM시는 ± 2 dgt.를 가산)
측정 소스 주파수 : 1 kHz ± 0.2 Hz, 측정 전류 : 10 mA (300 mΩ 레인지), 1 mA (3 Ω 레인지), 개방 단자 전압 : 7 V peak
전압 측정 레인지DC 20 V, 최소 분해능 : 0.1 mV
측정 정확도 : ± 0.01 % rdg. ± 3 dgt. (EX.FAST시는 ± 3 dgt.를 가산, FAST / MEDIUM시는 ± 2 dgt.를 가산)
디스플레이저항 [31000], 전압 [199999] 카운트 LED
샘플링 시간EX.FAST : 4 ms, FAST : 12 ms, MEDIUM : 35 ms, SLOW : 150 ms
※ 게재값은 최속시, 측정 항목 · 전원 주파수에 따름
전체 측정 시간응답 시간 + 샘플링 시간 (저항 / 전압 모두 약 3ms의 응답 시간이지만 참고값이며, 피 측정물에 따라 다릅니다.)
콤퍼레이터저항 및 전압을 각각의 콤퍼레이터로 독립 판정 가능, 상하한값 설정 또는 기준값과 % 설정 방식
판정 : Hi / IN / Lo (저항, 전압 각각 독립 판정), AND 판정 (저항 판정 결과와 전압 판정 결과의 AND 연산), 화면 표시, 부저, 외부 I/O에 출력 (오픈 콜렉터, 35 V, 50 mA max.)
인터페이스EXT I / O RS-232C 프린터 (RS-232C 경유), GP-IB (3561-01)
전원AC100~ 240 V, 60 Hz, 30 VA max.
치수 · 질량215W × 80H × 295D mm, 2.4 kg
부속품사용설명서 × 1 전원 코드 × 1, 접지 어댑터 (국내 100V 용) × 1
