LCR 하이테스터

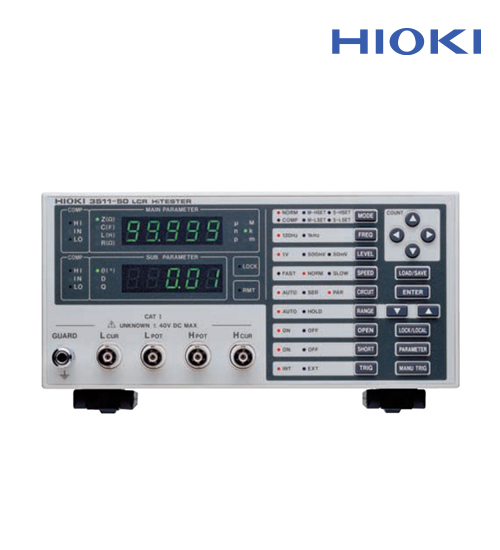

3511-50

- 측정 주파수 : 120Hz, 1kHz
- 측정시간 : 5ms

카달로그 다운로드

상세정보
기술사양

- 5ms의 고속측정을 할 수 있는 Compact LCR측정기

- 최고속도 5ms(1kHz)/13ms(120Hz)의 고속측정

- Line 측정에 대응하는 고속 Comparator기능 내장

- 측정주파수 : 1kHz/120Hz의 전환

- 최소 분해능 0.01pF의 미세한 측정에서 1F까지의 대용량 측정까지

- 9442 PRINTER로 측정치, Comparator 결과 인쇄 가능(Option)

기본 사양 (정확도 보증 기간 6 개월, 조정 후 정확도 보증 기간 6 개월)
측정 파라미터	\|Z\|, θ, R, C, L, D (tanδ), Q
측정 범위	\|Z\|, R : 10 mΩ~200.00 MΩ θ : -90.00 ° ~ + 90.00 ° C (120 Hz) : 9.40 pF~ 999.99 mF, C (1 kHz) : 0.940 pF~ 99.999 mF L (120 Hz) : 14.00 μH~200.00 kH, L (1 kHz) : 1.600 μH~20.000 kH D : 0.0001~ 1.9900, Q : 0.85~ 999.99
기본 정확도	\|Z\| : ± 0.08 % rdg. θ : ± 0.05 °
측정 주파수	120 Hz 또는 1 kHz
측정 신호 레벨	50 Mv, 500 mV, 1 V rms
출력 임피던스	50 Ω
디스플레이	LED (5 자리 표시, 풀 스케일 카운트는 레인지에 따라)
측정 시간	120 Hz : FAST : 13 ms, NORMAL : 90 ms, SLOW : 400 ms 1 kHz : FAST : 5 ms, NORMAL : 60 ms, SLOW : 300 ms
DC 바이어스	DC 전압 / DC 전류를 측정 신호에 중첩 가능 (옵션의 유닛과 외부의 정전압원 / 정전류원이 필요)
기능	설정 조건 기억, 측정값의 콤퍼레이터 비교, 제어용 입출력 (EXT.I / O), GP-IB (옵션) 또는 RS-232C 인터페이스
전원	AC 100/120/220/240 V ± 10 % (선택 가능), 50/60 Hz, 20 VA max.
치수 · 질량	210W × 100H × 168D mm, 2.5 kg
부속품	사용설명서 × 1 전원 코드 × 1, 전원 예비 휴즈 × 1, 접지 어댑터 (국내 100V 용) × 1
