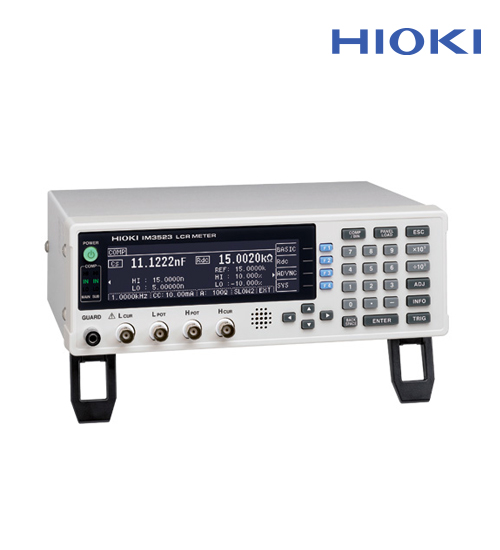

IM3523

전자부품의 생산라인・자동화기기용
카달로그 다운로드

- ±0.05%의 정확도와 광범위한 측정 조건(DC 및 40Hz∼200kHz, 5mV∼5V, 10μA∼50mA 설정 가능)

- C-D, ESR 등 조건이 다른 측정을 연속으로 할 경우 전체 측정 속도가 10배 빨라짐(종래 기계 3532-50 비교)

- 컴퍼레이터 및 BIN functions 내장

- 측정 시간 0.002초의 고속 측정

기본 사양 (정확도 보증 기간 1 년, 조정 후 정확도 보증 기간 1 년)
측정 모드LCR, 연속 측정
측정 파라미터Z, Y, θ, Rs (ESR), Rp, Rdc (직류 저항) X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q
측정 범위100 mΩ~100 MΩ 10 레인지 (모든 파라미터는 Z로 규정)
표시 범위Z, Y, Rs, Rp, Rdc X, G, B, Ls, Lp, Cs, Cp : ± (0.00000 [단위] ~9.99999G [단위] Z,Y만 절대값 표시
θ : ± (0.000 ° ~180.000 °) D : ± (0.00000~9.99999)
Q : ± (0.00~99999.9), Δ % : ± (0.0000 % ~999.999 %)
기본 정확도Z : ± 0.05 % rdg. θ : ± 0.03 °
측정 주파수40 Hz~200 kHz (설정 분해능 5자리 분해능)
측정 신호 레벨V 모드, CV 모드 : 5 mV~5 Vrms 1 mVrms 단계
CC 모드 : 10 μA~50 mArms 10 μArms 단계
출력 임피던스100 Ω
디스플레이흑백 LCD
측정 시간2 ms (1 kHz, FAST, 대표값)
기능콤퍼레이터, BIN 측정 (분류 기능) 패널 로드/세이브, 메모리 기능
인터페이스EXT I / O (핸들러), USB 통신
옵션 : RS-232C / GP-IB / LAN 중 1종류 장착 가능
전원AC 100 ~ 240 V, 60 Hz, 50 VA max
치수 · 질량260W × 88H × 203D mm, 2.4 kg
부속품전원 코드 × 1, 사용설명서 × 1, CD-R (통신 사용 설명서, 샘플 프로그램) × 1
