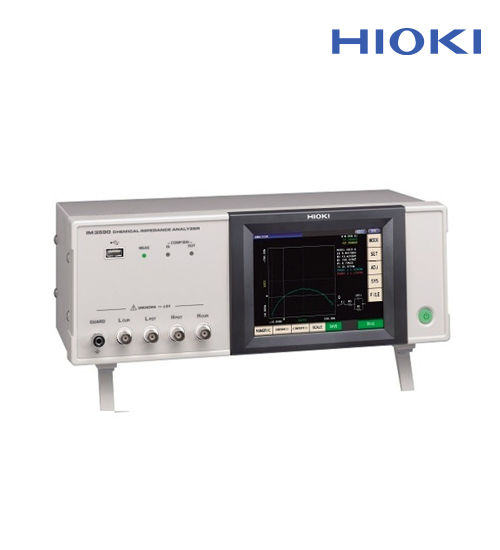

IM3533 / IM3533-01

연구개발부터, 권선・코일・트랜스 생산현장에
카달로그 다운로드

- ±0.05%의 정확도와 광범위한 측정 조건(DC 및 40Hz∼200kHz, 5mV∼5V, 10μA∼50mA 설정 가능)

- C-D, ESR 등 조건이 다른 측정을 연속으로 할 경우 전체 측정 속도가 10배 빨라짐(종래 기계 3532-50 비교)

- LOW 임피던스 측정 모드를 탑재하여, LOW 인덕턴스나 알루미늄 전해 콘덴서의 ESR 측정에 효과적

- 권수비/상호 인덕턴스(mutual inductance)/온도보정 부착DCR 등 트랜스 전용 측정

- 주파수 스윕 테스트(IM3533-01)

- 컴퍼레이터 및 BIN functions 내장

- 측정 시간 0.002초의 고속 측정

기본 사양 (정확도 보증 기간 1 년, 조정 후 정확도 보증 기간 1 년)
　IM3533IM3533-01
측정 모드LCR, 트랜스 측정 (N, M, ΔL), 연속 측정 (LCR 모드)LCR, 트랜스 측정 (N, M, ΔL), 아날라이저(스윕 측정), 연속 측정 (LCR / 분석기 모드)
측정 파라미터Z, Y, θ, Rs (ESR), Rp, Rdc (직류 저항), X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q, N, M, ΔL, T
측정 레인지100 mΩ~100 MΩ 10 레인지 (모든 파라미터는 Z로 규정)
표시 범위Z, Y, Rs, Rp, Rdc X, G, B, Ls, Lp, Cs, Cp : ± (0.00000 [단위] ~9.99999G [단위] Z,Y만 절대값 표시
θ : ± (0.000 ° ~180.000 °) D : ± (0.00000~9.99999)
Q : ± (0.00~99999.9), Δ % : ± (0.0000 % ~999.999 %)
T : -10.0 ° C~99.9 ° C
기본 정확도Z : ± 0.05 % rdg. θ : ± 0.03 °
측정 주파수1 mHz~200 kHz (설정 분해능 5자리 분해능, 단 최소 분해능 1 mHz)
측정 신호 레벨통상 모드
V 모드, CV 모드 : 5mV~5Vrms, 1mVrms 단계
CC 모드 : 10μA~50mArms, 10μArms 단계
저 임피던스 고정밀도 모드
V 모드, CV 모드 : 5mV~2.5Vrms, 1mVrms 단계
CC 모드 : 10μA~100mArms, 10μArms 단계
출력 임피던스통상 모드 : 100Ω, 저 임피던스 고정밀도 모드 : 25Ω
디스플레이컬러 TFT 5.7 inch, 표시 ON / OFF 설정 가능
측정 시간2 ms (1kHz, FAST, 디스플레이 OFF, 대표값)
기능DC 바이어스 측정, 직류 저항 온도 보정(기준 온도 환산 표시), 콤퍼레이터, BIN 측정 (분류 기능), 패널 로드/세이브, 메모리 기능
인터페이스EXT I / O (핸들러), USB 통신, USB 메모리
옵션 : RS-232C / GP-IB / LAN 1종류 장착 가능
전원AC 100 ~ 240 V, 60 Hz, 50 VA max
치수 · 질량330W × 119H × 168D mm, 3.1 kg
부속품전원 코드 × 1, 취급 설명서 × 1, CD-R (통신 설명서, 샘플 프로그램) × 1
