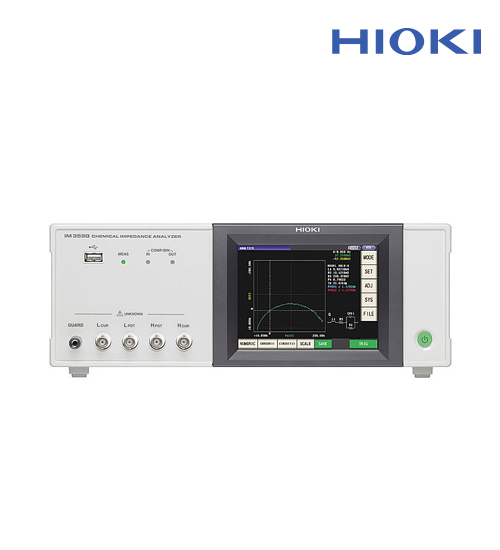

CHEMICAL IMPEDANCE ANALYZER

IM3590

측정 주파수 : 1mHz ~200kHz
전기화학부품, 재료/배터리/EDLC 연구 개발 용도로
카달로그 다운로드

● 이온 거동과 용액 저항 측정에 대응하는 1mHz~200kHz의 광범위한 신호 소스
● LCR 측정, 스윕 측정의 연속 측정과 고속 검사를 1대로 실현
● 전지의 무부하 상태에 따른 내부 임피던스 측정이 가능
● 최속 2ms의 고속 측정으로 스윕 측정이 고속화
● 기본 정확도 ± 0.05 %, 부품 검사부터 연구 개발 측정까지
● Cole - Cole 플롯, 등가 회로 해석 등 전기화학 부품 및 재료의 임피던스 (LCR) 측정에 대응

기본 사양 (정확도 보증 기간 1 년, 조정 후 정확도 보증 기간 1 년)
측정 모드LCR 모드, 연속 측정(LCR / 아날라이저 모드), 아날라이저 모드(주파수 또는 레벨 스윕, 온도 특성, 등가 회로 해석)
측정 파라미터Z, Y, θ, Rs (ESR), Rp, Rdc (직류 저항) X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q, T, σ (전도율) ε ( 유전율)
측정 레인지100 mΩ~100 MΩ 10 레인지 (모든 파라미터는는 Z로 규정)
표시 범위Z, Y, Rs, Rp, Rdc X, G, B, Ls, Lp, Cs, Cp, σ, ε : ± (0.00000 [단위] ~9.99999G [단위]) Z,Y만 절대값 표시
θ : ± (0.000 ° ~180.000 °) D : ± (0.00000~9.99999)
Q : ± (0.00~99999.9), Δ % : ± (0.0000 % ~999.999 %)
T : -10.0 ° C~99.9 ° C
σ, ε : ± (0.00000f [단위] ~999.999G [단위])
기본 정확도Z : ± 0.05 % rdg. θ : ± 0.03 °
측정 주파수1 mHz~200 kHz (설정 분해능 5자리 분해능,단 최소 분해능 1 mHz)
측정 신호 레벨통상 모드
V 모드, CV 모드 : 5 Mv~5 Vrms 1 mVrms 단계
CC 모드 : 10 Μa~50 mArms 10 μArms 단계
저 임피던스 고정밀도 모드
V 모드, CV 모드 : 5 mV~2.5 Vrms 1 mVrms 단계
CC 모드 : 10 μA~100 mArms 10 μArms 단계
출력 임피던스통상 모드 : 100 Ω, 저 임피던스 고정밀도 모드 : 25 Ω
디스플레이컬러 TFT 5.7 inch, 표시 ON / OFF 설정 가능
측정 시간2 ms (1 kHz, FAST, 디스플레이 OFF, 대표값)
기능DC 바이어스 측정, 직류 저항 온도 보정(기준 온도 환산 표시), 온도 측정, 배터리 측정(자동 DC 바이어스 인가 방식), 콤퍼레이터, BIN 측정(분류 기능), 패널 로드/세이브, 메모리 기능
인터페이스EXT I / O (핸들러), USB 통신, USB 메모리
옵션 : RS-232C / GP-IB / LAN 중 1종류 장착 가능
전원AC 100 ~ 240 V, 60 Hz, 50 VA max
치수 · 질량330W × 119H × 168D mm, 3.1 kg
부속품전원 코드 × 1, 사용설명서 × 1, CD-R (통신 사용설명서, 샘플 프로그램) × 1
