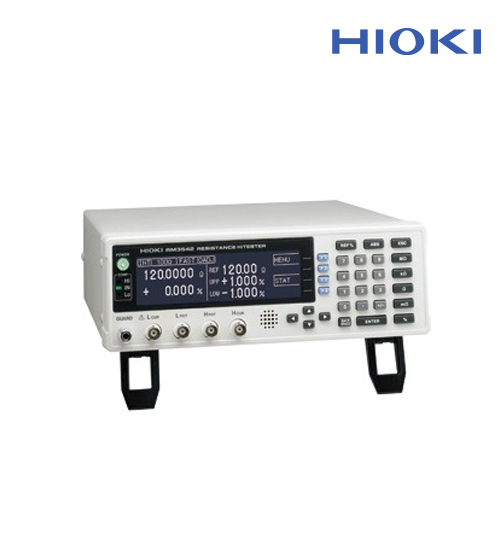

RM3542 / RM3542-01

최단측정시간 0.9ms 자동화기기에 최적화된 고속 저항계

RM3542
RM3542-01(GP-IB 포함)
카달로그 다운로드

● 자동화기기에서 요구되는 속도와 고정밀도를 실현, 토탈 생산성을 제공
● 확실한 컨택트를 위한 다양한 체크 기능으로 신뢰성 높은 측정
● 칩 인덕터 및 EMC 대책 부품의 저전력 저항 측정에 대응
● 제조 공정의 수동 추출 검사에도 대응

기본 사양 (정확도 보증 기간 1 년, 조정 후 정확도 보증 기간 1 년)
저항 측정 레인지[Low Power OFF시] 100mΩ (최대 표시 120.0000mΩ 분해능 0.1μΩ) ~100MΩ 레인지 (최대 표시 120.0000MΩ 분해능 100Ω) 10 전환
[Low Power ON시] 1000mΩ (최대 표시 1200.000mΩ 분해능 1μΩ) ~1000Ω 레인지 (최대 표시 1200.000Ω 분해능 1mΩ) 4 전환
디스플레이흑백 그래픽 LCD240 × 64 dot, 백색 LED 백라이트
측정 확실도[100mΩ 레인지, SLOW시] ± 0.015 % rdg. ± 0.002 % fs
[1000Ω 레인지, SLOW시] ± 0.006 % rdg. ± 0.001 % fs (최대 정확도)
측정 전류[100mΩ 레인지일 때] DC 100mA~ [100MΩ 레인지일 때] DC 100nA
개방 단자 전압DC 20V max.
샘플링FAST, MED, SLOW
측정 시간[100Ω, 1000Ω 레인지일 때] FAST 0.9 ms, MED 3.6 ms, SLOW 17 ms (최단 측정 시간)
Low Power OFF시
적분 시간검출 전압 캡처 시간 : 0.1ms~100.0ms, 1-5 PLC : 50Hz시, 1-6 PLC : 60Hz시 (PLC : 공급 전원의 1주기)
기타 기능콤퍼레이터 (설정값과 측정값의 비교 판정), 딜레이 설정, 오프셋 전압 보정 (OVC), 측정 이상 검출, 프로브 합선 검출, 접촉 개선, 메모리 기능, 통계 연산, 설정 모니터 (다른 1대의 RM3542와 측정 조건 비교), 리트라이, 트리거 기능, 기타
인터페이스RS-232C, PRINTER (RS-232C), GP-IB (-01 사양)
외부 입출력트리거, 홀드 입력, 콤퍼레이터 출력 외, 설정 모니터 단자
전원AC100 V~240 V, 50Hz / 60Hz, 30 VA max.
치수 · 질량260W × 88H × 300D mm, 2.9 kg
부속품전원 코드 × 1, EXT I / O 용 수 커넥터 × 1, 사용설명서 × 1, 조작 가이드 × 1
