HIOKI

기록계/데이터로거

CAN 유닛

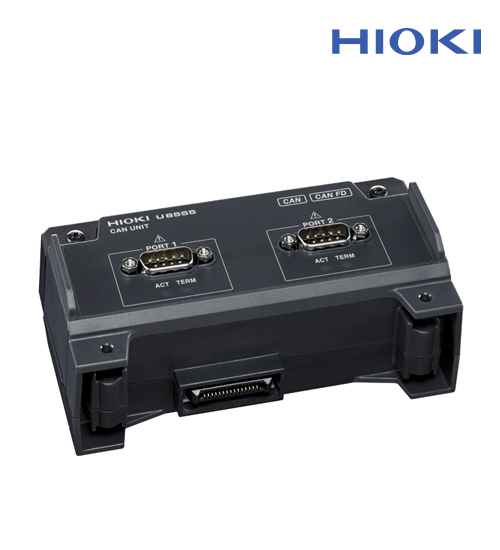

U8555

CAN/CAN FD 지원 (입력/출력)

- CAN/CAN FD 입력・출력 전환 가능
- 최고 샘플링 10 ms(50 ch까지), 최대 500 ch 측정(100 ms 시)

U8555 단품만으로는 측정할 수 없습니다. 메모리 하이로거 LR8450 혹은 LR8450-01이 별도로 필요합니다.

카달로그 다운로드

상세정보
기술사양

1대로 2가지 역할, CAN신호의 입력 & 측정 값을 CAN 출력

채널 수: 최대 500ch(500 signal), 데이터 갱신 간격에 따라 변화함

측정대상: CAN, CAN FD, CAN FD(non-ISO)

최고 샘플링: 10 ms(50 ch까지)

기본 사양

연결기종

LR8450 메모리 하이로거 (무선기능 없는 모델)
LR8450-01 메모리 하이로거 (무선 LAN 탑재 모델)

사용 온습도 범위

-10℃~50℃, 80% rh 이하 (결로 없을 것)

보관 온습도 범위

-20℃~60℃, 80% rh 이하 (결로 없을 것)

내진동성

JIS D 1601:1995 5.3(1), 1종 : 승용차, 조건: A종 상당

부속품

사용설명서×1, 장착용 나사×2

입출력단자

D-sub 9 pin MALE × 2

동작모드

수신모드와 측정값 출력모드를 전환 가능

수신모드

입력 채널 수 최대 500ch（500 signal）

측정값 출력 모드

LR8450의 측정값을 CAN 프레임으로 변환해 출력 가능

측정/출력대상

CAN, CAN FD, CAN FD（non-ISO）
