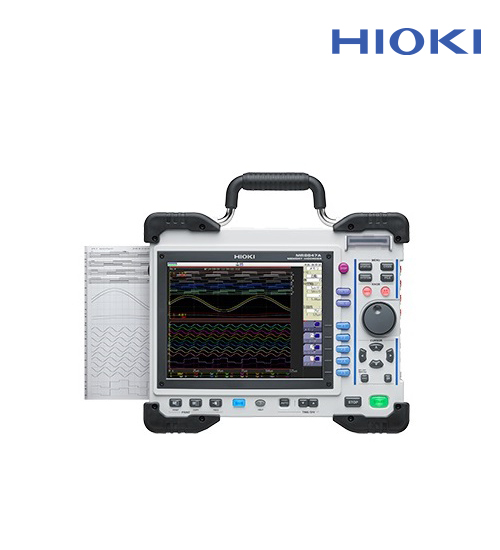

MR8847A

현장과 연구 개발 시험의 글로벌 스탠다드 레코더

MR8847-51 - max16ch, 64MW 메모리, 본체만
MR8847-52 - max16ch, 256MW 메모리, 본체만
MR8847-53 - max16ch, 512MW 메모리, 본체만
카달로그 다운로드

● 5종류의 유닛을 새롭게 추가, 전체 13유닛에 대응
● 발생과 기록의 2가지 역할을 1대로 구현, 측정한 이상 파형을 재현하여 출력
● 고전압 1000V를 직접 입력측정(1MS/s,16bit 분해능)
● 20MS/s 고속 샘플링, ch간 절연
● 아날로그 16ch+로직 표준 16ch〜아날로그 10ch+로직 64ch
● 고속 샘플링을 활용한 파형 판정 기능
● 먼지가 잘 들어가지 않는 구조와 기름때에 강한 코팅된 키보드를 사용해 현장에 강함
● 원터치로 1초면 종이를 리필, 빠른 인쇄 50mm/s

채널수[아날로그 유닛 8대] 아날로그16ch +로직표준16ch
[아날로그 유닛 5대+로직유닛 3대] 아날로그10ch + 로직64ch
(로직표준16ch+로직유닛48ch) ※아날로그 유닛의 ch와 본체 간에는 절연, 로직 유닛의 ch 및 표준 로직 단자의 ch는 모든 본체와 GND공통
측정레인지(20div실물 크기)8966 사용시: 5 mV〜20 V/div, 12레인지, 분해능 : 레인지의 1/100
MR8990 사용시: 5 mV〜50 V/div, 5레인지, 분해능 : 레인지의 1/1 000 000
U8974 사용시: 200 mV〜50 V/div, 8레인지, 분해능 : 레인지의 1/1600
최대 입력전압8966 사용시: DC 400 V, MR8990사용시: DC500 V, U8974 사용시: DC 1000 V
주파수 특성 (-3dB)8966 사용시: DC〜5 MHz,
MR8990사용시: DC전용 ,
U8974 사용시: DC〜100 kHz
시간축(메모리 시)5µs〜5min/div, 26레인지, 시간축 분해능 100포인트/div, 시간축 확대：×2〜×10의 3단, 압축：1/2〜1/200 000의 16단
측정기능메모리(고속기록), 레코더 (실시간 기록), X–Y 레코더, FFT
그 외 기능파형 판정 기능 (메모리/ FFT 기능에서)
메모리 용량MR8847-51: 총 64MW탑재, 32MW/ch (2ch)〜4MW/ch (16ch)
MR8847-52: 총 256MW탑재, 128MW/ch (2ch)〜16MW/ch (16ch)
MR8847-53: 총 512MW탑재, 256MW/ch (2ch)〜32MW/ch (16ch)
외부기억장치CF카드 슬롯(slot)×1 (2GB까지 ), SSD (option 128GB), USB메모리 (USB 2.0)
기록지216 mm × 30 m, 롤형 감열 기록지, 기록속도: 50 mm/s
디스플레이10.4형 SVGA-TFT컬러 액정(800 × 600도트(dot))
표시 언어 설정일본어, 영어, 한국어, 중국어
외부 인터페이스[LAN] 100BASE-TX (FTP서버, HTTP서버)
[USB] USB2.0 시리즈 A 리셉터클(receptacle)(×1, 시리즈B 리셉터클 ×1 (내장드라이브 또는 CF카드 내의 파일을 PC로 전송, PC제어)
전원AC100〜240 V, 50/60 Hz (130 VA max./프린터 사용 시 220 VA max.), DC 10〜28 V (DC전원 유닛 9784 사용 시)
치수/ 질량351W × 261H × 140D mm, 7.6 kg (본체만)
부속품사용설명서×1, 측정가이드×1, 어플리케이션 디스크(파형작성 소프트웨어SF8000, 파형뷰어Wv/ 통신 커맨드(command)표) ×1, 전원 코드×1, 입력코드 라벨×1, USB케이블 ×1, 기록지 ×1, 롤지(rolled paper) 어태치먼트(attachment)×2, 페라이트 클램프(ferrite clamp)×1
