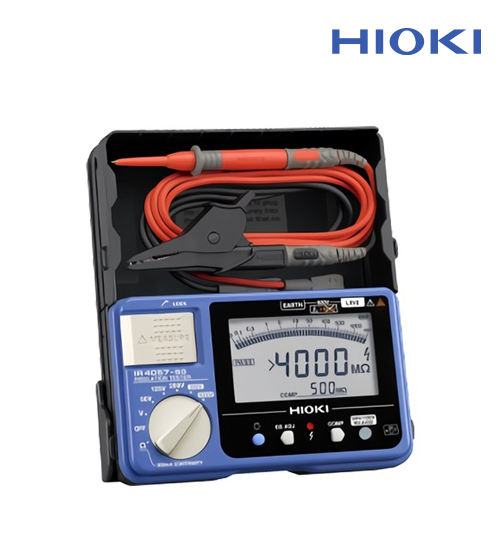

IR4057-50

・ 디지털 타입 / 본체 색상 파란색
・ 시험전압 50/125/250/500/1000V
・ Bluetooth® 지원 (옵션의 Z3210 장착시)

즉각 판정으로 한눈에 알 수 있는 콤퍼레이터 기능 탑재 고속타입
● 옵션의 Z3210 장착 시 무선통신으로 스마트폰이나 태블릿에 측정값 전송
● 측정 데이터를 무선으로 Excel 장부에 전송 입력 (2021년 버전업 예정)
● 50 V/100 MΩ~1000 V/4000 MΩ 5 레인지 절연저항계
● 즉각 판정, 한눈에 확인! 콤퍼레이터 기능을 탑재 (비교판정기능)
● 안정된 표시와 고속 측정, 콤퍼레이터 판정결과 응답시간 0.3초
● 어두운 현장에서 작업 효율을 올리는 고휘도 백색 LED 조명
● 200mA에 의한 도통 체크 기능
● AC 외 전기자동차 등에 유용한 DC전압측정기능

CAT III 600 V

*블루투스 통신을 위해서는 옵션의 통신 어댑터 Z3210이 필요합니다.
카달로그 다운로드 매뉴얼 다운로드

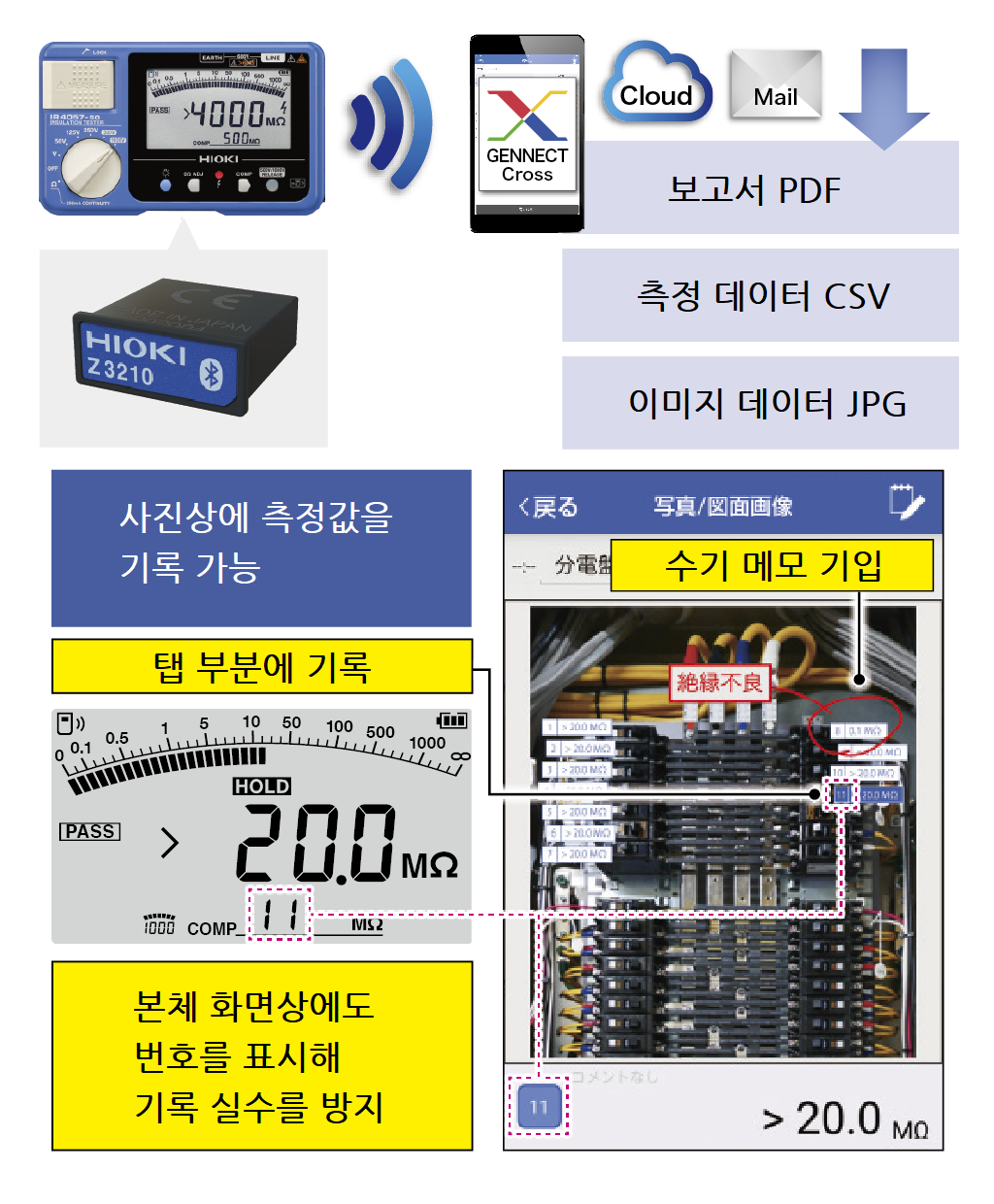

전용 무상 앱 GENNECT Cross에 전송

전용 무상 앱 GENNECT Cross에서는 측정결과 확인, 관리, 리포트 작성이 가능합니다. 측정현장의 사진을 촬영해 사진 상에 측정결과를 전송 입력, 수기로 메모를 기입하는 등 현장에서 원활하게 데이터를 관리할 수 있습니다.

※옵션의 무선 어댑터 Z3210을 통한 Bluetooth® 통신을 사용합니다.

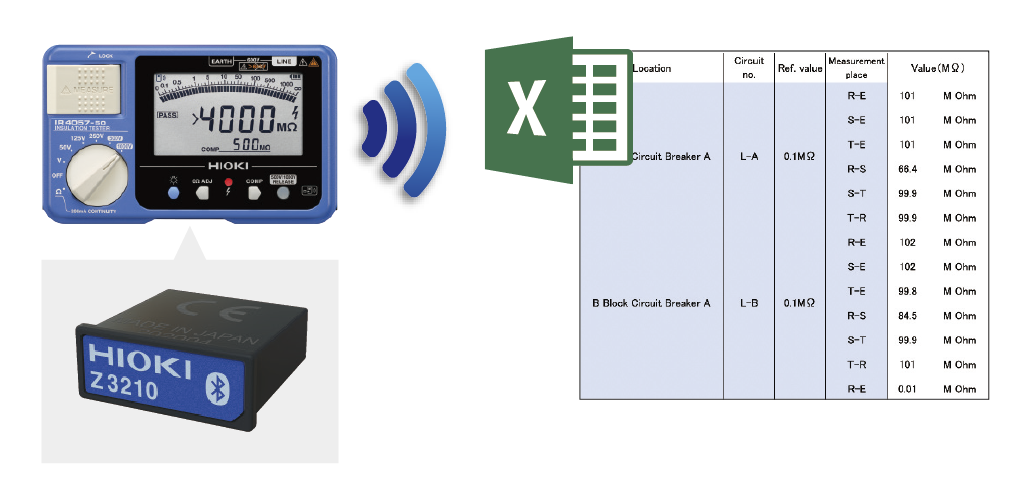

Excel® 장부에 전송 입력

Excel® 파일을 열고 셀을 선택한 상태에서 스탠바이합니다 .
측정기의 표시를 홀드하면 데이터가 전송되어 선택한 셀에 측정값이 입력됩니다.

※옵션의 무선 어댑터 Z3210을 통한 Bluetooth® 통신을 사용합니다.
※2021년 Z3210 버전업으로 탑재 예정

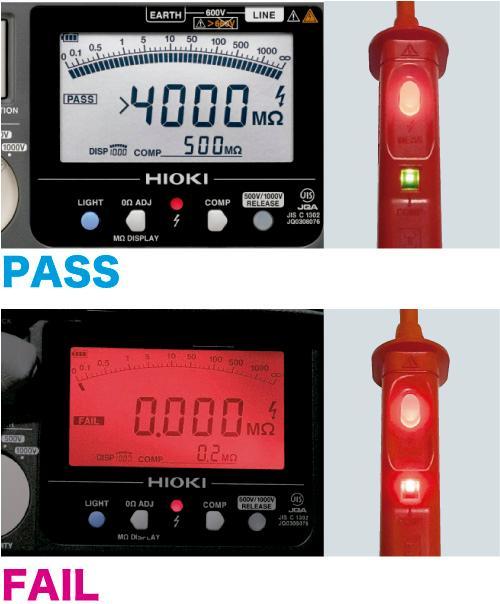

비교판정기능을 사용하면 측정결과를 양불판정 가능

기준값을 설정하면 기준값 이상을 PASS(양호), 기준값 미만을 FAIL(불량) 이라 판정합니다.

FAIL(불량) 판정의 경우, "삐~"하고 연속음과 적색화면 점등으로 알리므로 양불 결과를 한눈에 확인할 수 있습니다.




현장에서 안심할 수 있는 내구성

콘크리트 위 1m 높이에서 떨어져도 견디는 드롭프루프 설계입니다.





표시부에 백라이트 탑재, 어두운 곳에서도 판독이 용이



※이미지는 아날로그식 절연저항계임.

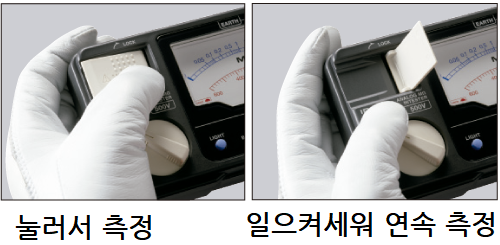

조작성이 뛰어난 측정 스위치

한 손가락만으로 조작이 가능합니다.
스위치를 눌러 1회 측정, 스위치를 올리면 연속으로 측정합니다.

200mA 접지선 도통체크기능

도로운송차량의 보안기준에 따른 EV, HEV의 간접접촉 보호시험과
건축전기설비에 관한 IEC 60364의 보호 도체의 저항측정이 가능합니다.



기본 사양 (정확도 보증기간 1년, 조정후 정확도 보증기간 1년)

정격 측정 전압DC 50 VDC 125 VDC 250 VDC 500 VDC 1000 V
유효 최대 표시값100 MΩ250 MΩ500 MΩ2000 MΩ4000 MΩ
정확도 제1 유효측정범위 MΩ±2 % rdg. ±2 dgt. 0.200 - 10.00±2 % rdg. ±2 dgt. 0.200 - 25.0±2 % rdg. ±2 dgt. 0.200 - 50.0±2 % rdg. ±2 dgt. 0.200 - 500±2 % rdg. ±2 dgt. 0.200 - 1000
정격 측정 전압을 유지할 수 있는 하한저항0.05 MΩ0.125 MΩ0.25 MΩ0.5 MΩ1 MΩ
과부하 보호600 V AC (10s)600 V AC (10s)600 V AC (10s)600 V AC (10s)660 V AC (10s)
직류 전압 레인지4.2V (0.001V 분해능)〜600V (1V 분해능), 4 레인지, 정확도: ±1.3%rdg. ±4 dgt., 입력저항 100 kΩ 이상
교류 전압 레인지420V (0.1V 분해능)/600V (1V 분해능), 2 레인지, 50/60 Hz, 정확도: ±2.3%rdg. ±8 dgt., 입력저항 100 kΩ 이상, 평균값 정류 실효값 지시
저저항 레인지접지선 도통체크용, 10 Ω (0.01 Ω 분해능)〜1000 Ω (1 Ω 분해능), 3 레인지, 기본 정확도: ±3%rdg. ±2 dgt., 측정 전류: 200mA이상 (6 Ω 이하일 때)
표시반투과형 FSTN 액정, 백라이트, 막대 그래프
응답시간콤퍼레이터 판정결과 응답시간 : 약 0.3초 ※당사 규정 조건에서
기능절연저항의 자릿수 전환, 1분값 표시, 활선경고, 자동 방전, 교류/직류 자동 판별, 콤퍼레이터, 드롭 프루프, 오토 파워 세이브
전원AA 알카라인 건전지 (LR6)×4, 연속 사용 시간: 20 h (당사 규정 조건에서)
치수 및 질량159 W × 177 H× 53 D mm, 640 g (전지 포함, 테스트 리드 불포함)
부속품접속 케이블 L4930 ×1 , 악어클립 L4935 ×1, 테스트 핀 L4938×1, 목걸이 스트랩×1, 사용설명서 ×1, AA 알카라인 건전지 (LR6)×4

소개영상



디지털 절연저항계의 기본적인 사용법

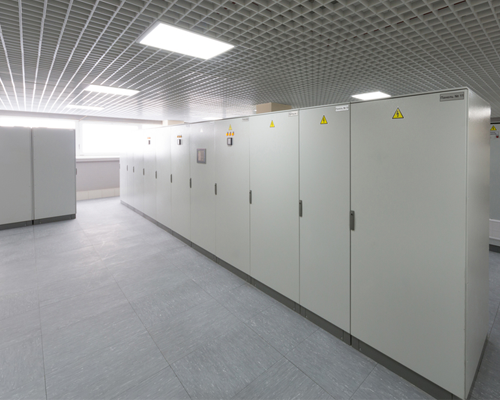

배전반의 절연저항측정 순서에 따라 레인지 선택법과 절연저항계 IR4052 사용법을 설명합니다.
*IR4052 : 본체 색상은 다르나 같은 기종입니다.
