EV용 절연저항계

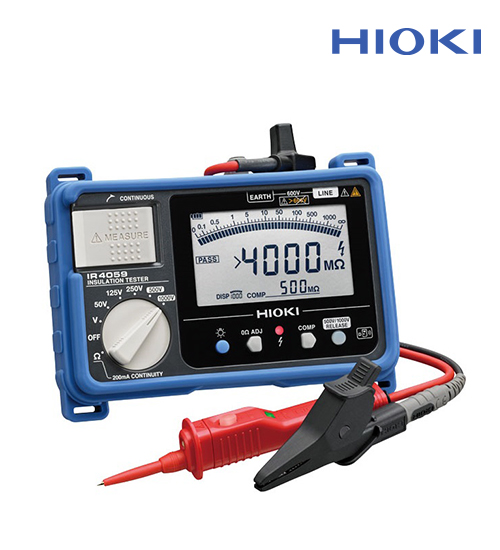

IR4059

한눈에 판정! 콤퍼레이터 기능을 탑재한 고속 타입

● 5레인지 절연 저항계
● 부속품인 다기능 스위치 리드로 작업 효율 향상! 전면을 비추고 원격 측정 시작, 콤퍼레이터 판정 결과를 LED 라이트로 알림
● 용량성 측정 대상에서도 안정적인 표시와 고속 측정, 콤퍼레이터 판정 결과 응답시간 0.3초
● 어두운 현장에서의 작업 효율을 높이는 고휘도 백색 LED 백라이트
● 200mA에 의한 도통 체크 기능
● AC 외에 전기 자동차 등에 도움이 되는 DC 전압 측정 기능
● 무선화 지원! 스마트폰이나 태블릿으로 측정값 전송(무선 어댑터 Z3210 연결 시)
● 측정 데이터를 무선으로 Excel 장부에 직접 전송 입력(무선 어댑터 Z3210 연결 시)

CAT III 600 V
주의: 전기자동차 유지보수용도이기 때문에 JIS인증은 취득하지 않았습니다.
카달로그 다운로드


전기자동차(EV)의 유지보수에 최적

자동차 정비 공장에서의 용도에 적합한 프로텍터로 절연저항계를 충격으로부터 보호합니다.

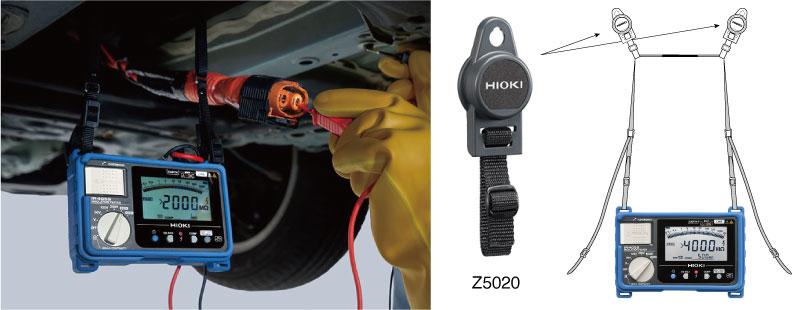

Z5020 마그네틱 스트랩을 사용해 절연저항계를 차량이나 문 등에 고정하면 눈높이에서 측정치를 확인하며 작업할 수 있습니다.

주의: 전기 자동차 유지 보수 용도의 절연저항계입니다.IR4059는 JIS 인증이 아닙니다.동등한 기능을 갖춘 JIS 인증 절연저항계를 원할 경우 IR4052를 검토해 주십시오.

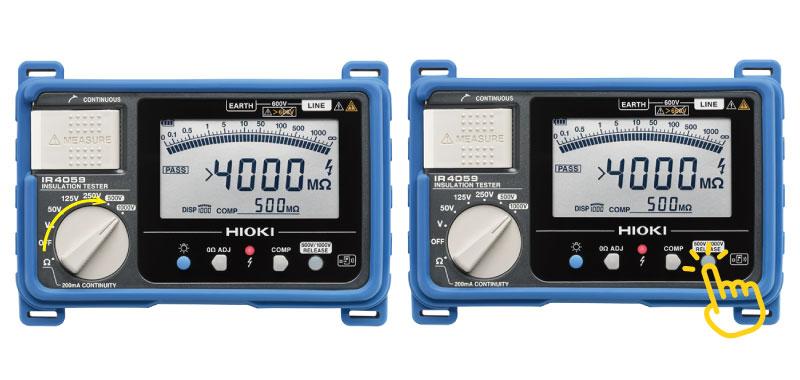

오조작에 의한 고압인가를 방지하는 잠금기능이 있습니다

500V 또는 1000V 레인지를 선택한 경우 작업자가 잠금을 해제해야 하며 저압 기기에 고전압을 인가하는 오조작을 방지하는 기능이 탑재되어 있습니다.

기본사양 (정확도 보증기간 1년)


정격측정전압
DC 50 V
DC 125 V
DC 250 V
DC 500 V
DC 1000 V
유효 최대 표시값
100 MΩ
250 MΩ
500 MΩ
2000 MΩ
4000 MΩ
정확도, 제1유효측정범위 MΩ
±2% rdg. ±2dgt.
0.200〜10.00
±2% rdg. ±2dgt.
0.200〜25.0
±2% rdg. ±2dgt.
0.200〜50.0
±2% rdg. ±2dgt.
0.200〜500
±2% rdg. ±2dgt.
0.200〜1000
정격측정전압을 유지 가능한 하한저항
0.05 MΩ
0.125 MΩ
0.25 MΩ
0.5 MΩ
1 MΩ
과부하보호
AC 600 V (10s)
AC 600 V (10s)
AC 600 V (10s)
AC 600 V (10s)
AC 660 V (10s)
직류전압 레인지
4.2V (0.001 V분해능)~600V (1 V분해능), 4레인지, 정확도: ±1.3% rdg. ±4 dgt., 입력 저항 100 kΩ 이상
교류전압 레인지
420V (0.1 V 분해능)/600V (1 V 분해능), 2레인지, 50Hz/60Hz, 정확도: ±2.3% rdg. ±8 dgt., 입력 저항 100 kΩ 이상, 평균값 정류 실효값 지시
저저항 레인지
접지선 도통체크용, 10Ω(0.01Ω분해능)~1000Ω(1Ω분해능), 3레인지, 기본 정확도:±3%rdg. ±2 dgt., 측정 전류: 200 mA 이상 (6Ω 이하일 때)
표시
반투과 FSTN 액정, 백라이트, 막대그래프
응답시간
콤퍼레이터 판정 결과 응답 시간: 약 0.3초 ※당사 규정의 조건에서
기능
1분 값 표시, 활선 경고, 자동 방전, 교류/직류 자동 판별, 콤퍼레이터, 드롭 프루프, 오토 파워 세이브
전원
AA 알칼리 건전지(LR6)×4, 연속사용시간:20 h (당사 규정 조건에서)
치수 및 질량
160 W × 98 H × 46 D　mm, 536 g (배터리포함, 테스트 리드 불포함)
부속품
스위치 리드 L9788-10 스위치 리드 ×1, 접속 케이블 L4930 ×1, 악어 클립 L4935 ×1, 테스트 핀 L4938 ×1, 프로텍터 Z5042 ×1, 목걸이 스트랩 ×1, 사용설명서 ×1, AA 알칼리 건전지(LR6)×4
