발전중에도 절연 저항 측정 가능

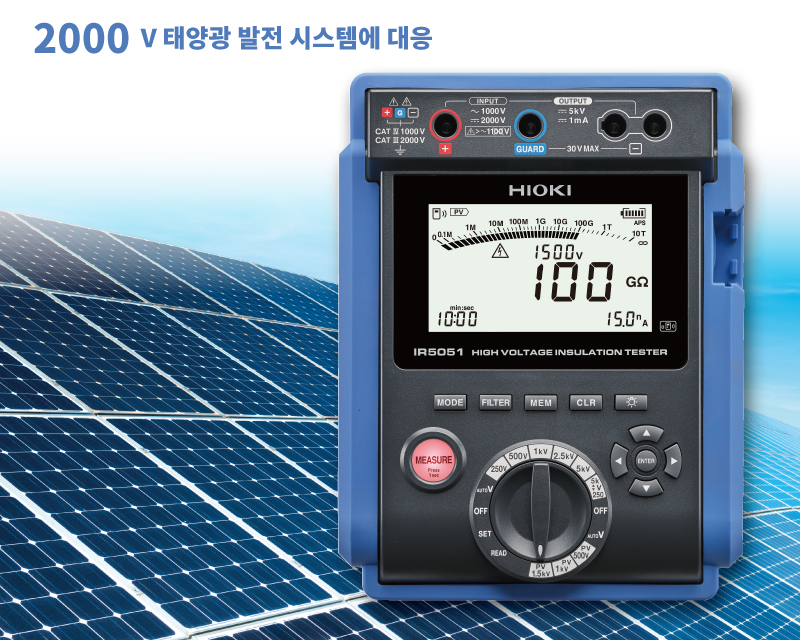

CAT III 2000 V, CAT IV 1000 V를 대응하는 IR5051은 DC 2000 V 태양광 발전 시스템까지 절연 저항 및 개방 전압을 안전하게 측정할 수 있습니다.
태양광 패널의 절연 저항 측정용으로 설계된 IR5051은 발전중에도 영향을 받지 않고 정확한 절연 저항 값을 측정할 수 있습니다.
2000 V 태양광 발전 시스템에서 지락된 패널을 찾는 기능
무료 앱 GENNECT Cross를 사용하여 태양광 발전 시스템에서 지락이 발생한 패널을 찾을 수 있습니다.
1. 발전중인 스트링의 절연 저항을 측정합니다. 절연불량을 확인한 스트링 중에서 지락이 발생한 태양광 패널을 찾습니다.
2. 해당 단로기의 전압을 측정하여 GENNECT Cross로 전송하면 지락이 발생한 패널의 위치를 표시합니다. IR5051은 최대 DC 2000 V까지 전압을 안전하고 정확하게 측정할 수 있습니다.
세밀한 출력 전압 설정 가능

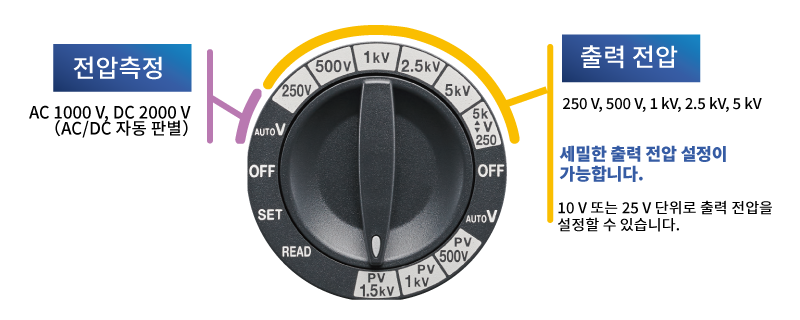

직관적으로 조작할 수 있는 로터리 스위치
・출력 전압을 5가지 레인지에서 선택할 수 있습니다.
・특정 시험 조건에 맞게 출력 전압은 10 V 또는 25 V 단위로 세밀하게 설정할 수 있습니다.
・전압 측정: AC/DC 자동 판별 측정이 가능합니다.

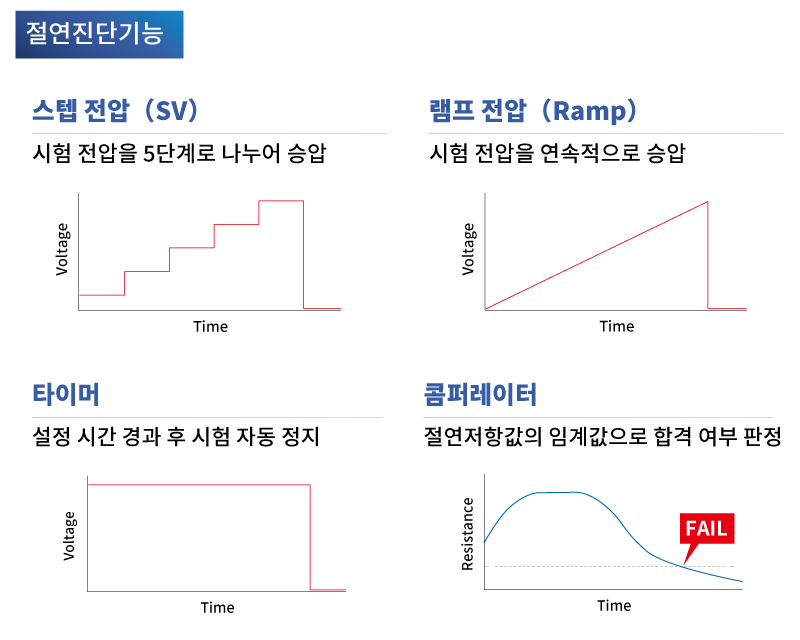

시험 용도에 맞게 측정 방법을 선택할 수 있습니다
피측정물에 고전압을 계속 인가하면 절연체가 파괴될 수 있습니다.
인가하는 전압을 최대한 낮추어 절연 상태를 시험함으로써 고전압 인가에 의한 파괴를 방지할 수 있습니다.

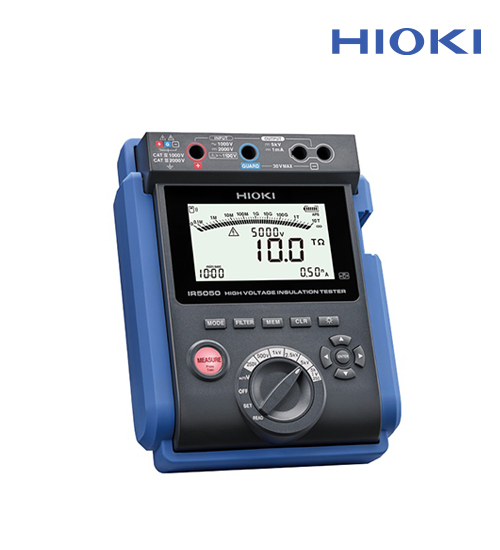

IR5050은 시험 용도에 따라 최적의 측정 방법을 선택할 수 있도록 다양한 절연 진단 기능을 갖추고 있습니다.

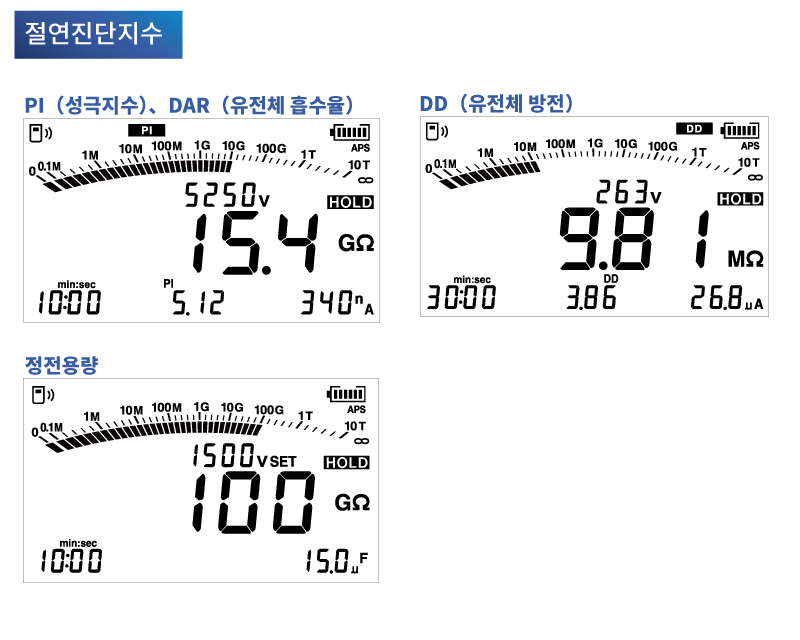

절연진단지수 자동 계산 및 표시
측정 종료 후 절연저항값과 누설 전류뿐만 아니라 절연진단지수(DAR, PI, DD, 정전용량)도 표시할 수 있습니다.
절연의 양불 판단 기준 중 하나로 규정 시간 경과 시점의 측정값으로부터 계산하여 표시합니다.
