● 절연 DC (50~1200 V) / 내압 (AC / DC)의 프로그래머블 시험 가능
시험 종류, 시험 포인트(50 단계), 측정 설정을 32 파일까지 프로그램
● 옵션 스캐너를 통해 다점 포인트 자동 시험이 가능
● PWM 방식으로 전원전압에 의존되지 않는 정확한 시험 전압 발생
● 내압 시험의 인가전압을 임의 시간으로 상승/하강 가능한 램프 타이머 기능

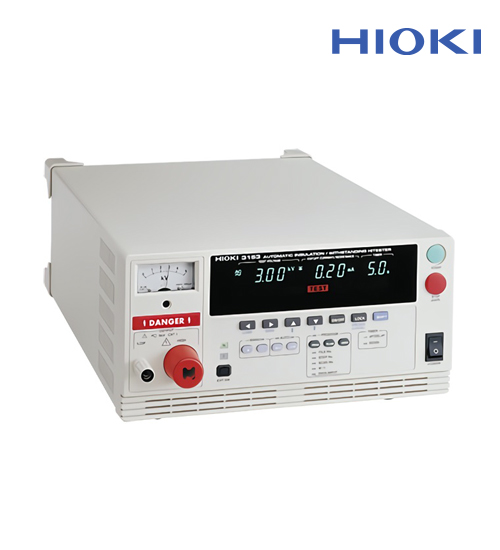

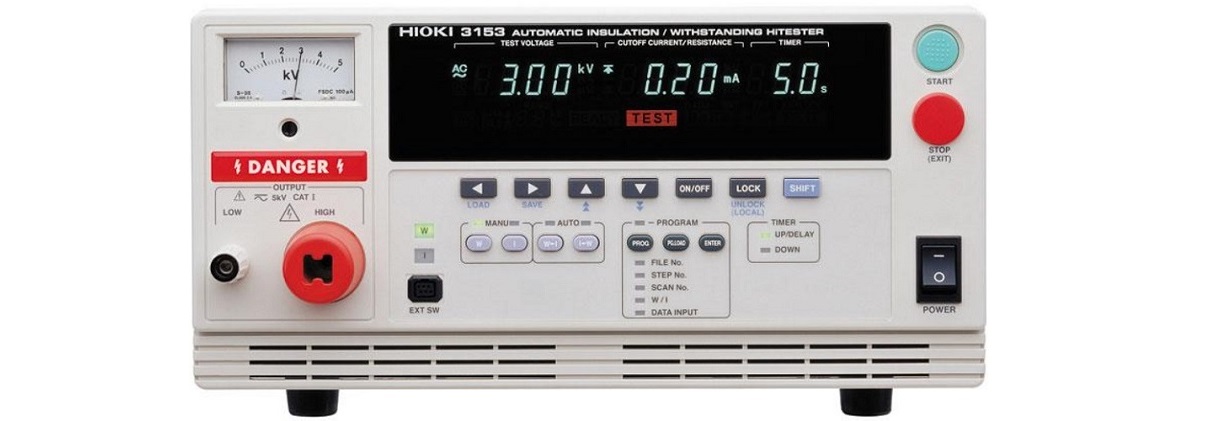

-풀 스펙 절연 내압 시험기
내압 시험・절연 저항 시험에 필요한 기능을 모두 탑재한 풀 스펙 시험기
●전체 원격 제어
●AC 내압 시험max.5kV
●DC 내압 시험 max.5kV
●절연 저항 시험 max.1200V
●트랜스 용량 500VA
-충실한 타이머 기능
AC/DC 내압과 절연 시험이 일체형인 모델에서는 최대 500VA의 트랜스 용량을 실현
내압: AC 5kV, 100mA
내압: DC 5kV, 10mA
절연 저항: DC 50V ~ 1200V, ~9999MΩ 기본 정확도±4％rdg.
-전체 원격 제어 가능 자동 시험기
GP-IB와 RS-232C를 표준 탑재(GP-IB 대응 WT-8752,8753）
전압, 전류, 저항 임계값, 타이머 설정 등 모든 설정이 가능합니다.
또한, 내부 메모리에서도 32 파일(50 스텝/파일)도 등록할 수 있으므로 PLC만으로 완전 자동화 구축도 간단하게 할 수 있습니다.
-상용 전원의 용향을 받지않는 아정된 시험 전압 출력
HIOKI의 내전압 시험기는 영점 투입 스위치에 의해 안정된 전압 인가와 피검사기기의 손상을 방지하는 설계로 되어있습니다.
하지만 저가 모델에서는 상용 전원의 영향으로 출력 파형이 왜곡될 수 있으므로 선택 시에 주의가 필요합니다.
3153은 AC/DC 전압출력 모두 PWM 스위칭 방식을 채택하고 있으므로 전원 전압의 변동이나 왜곡에 영향을 받지 않는 정확하고 안정된 시험 전압이 발생합니다.
-제품 사용 예시
하이브리드・EV 용 모터의 DC 내압 시험
노이즈 필터의 절연 저항 / DC 내압 시험
태양 전지 패널의 DC 내압 시험
필름 콘덴서의 DC 내압 시험
서보 앰프의 AC / DC 내압 시험
배터리, DC 구동 기기의 절연 내력 시험
