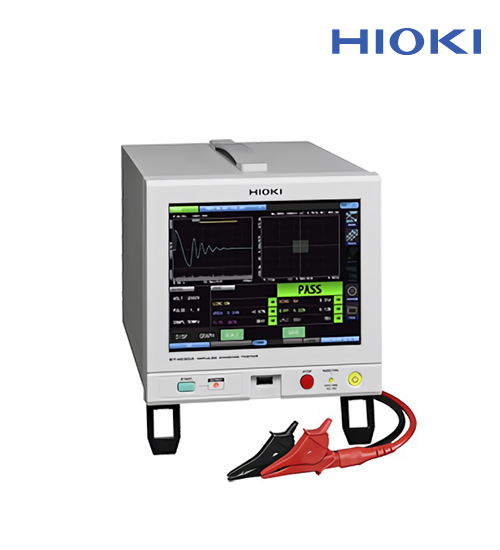

ST4030A

인가전압: 100 V~4200 V

- 1턴 쇼트를 알 수 있다
- 응답파형을 수치화해 로터조립상태를 검사 가능

상세정보
기술사양
동영상
액세서리

● 지금까지는 검출하지 못했던 불량을 알 수 있다
● 고정밀도 파형을 검출 (고속 샘플링 200MHz × 고분해능 12bit）
● 1턴 쇼트를 알 수 있다（응답파형을 LC・RC값으로 수치화）
● 노이즈에 묻힌 "미약한 부분방전"을 검출해 모터 권선 간의 절연 불량(유사 쇼트)을 알 수 있다 (옵션)

기본사양 (정확도 보증기간 1년, 조정 후 정확도 보증기간 1년)
측정항목	・ 임펄스 전압을 인가했을 때 얻을 수 있는 응답파형을 수치화 (LC・RC 값) 해, 양품 판정 ・ AREA 값, Fulutter, Laplacian 등에 의한 파형 판정 ・ 절연파괴 전압시험기능을 탑재
인가전압	100 V〜4200 V (설정 분해능：10 V 스텝) 최대 인가 에너지: 약 88 mJ
시험 가능 인덕턴스 범위	10 µH〜100 mH
샘플링	200 M/ 100 M/ 50 M/ 20 M/ 10 MHz, 분해능: 12 bit, 데이터 수: 1001〜8001 포인트 (1000 포인트 스텝)
전압 검출 정확도	[DC 정확도] ±5％ of setting, [AC 대역] 100 kHz： ±1 dB
판정방법	LC・RC값 판정, 파형판정, 방전판정 (ST9000 탑재시)
시험조건 테이블 수	255 (시험조건설정, 판정조건설정, 마스터 파형)
시험시간	약 60 ms (3000 V, 1 펄스, 판정OFF시의 참고값)
표시	8.4인치 SVGA 컬러 TFT 액정 (800 × 600 도트), 터치패널
인터페이스	표준 탑재: EXT.I/O, USB 호스트 (메모리), USB 디바이스 (통신용), LAN 옵션: RS-232C (Z3001), GP-IB (Z3000)
전원	AC100 V〜240 V, 50 Hz/60 Hz, 80 VA max.
치수 및 질량	215W × 200H × 348D mm, 6.7 kg
부속품	전원코드 ×1, 사용설명서×1, 어플리케이션 디스크 ×1, 사용시 주의사항 ×1

・GP-IB, RS-232C는 옵션임.
・ST9000 (방전검출기능 ST9000은 임펄스 권선 시험기 ST4030,ST4030A의 공장출하옵션입니다. 추가를 원하시면 발주시에 지정해주십시오.)
