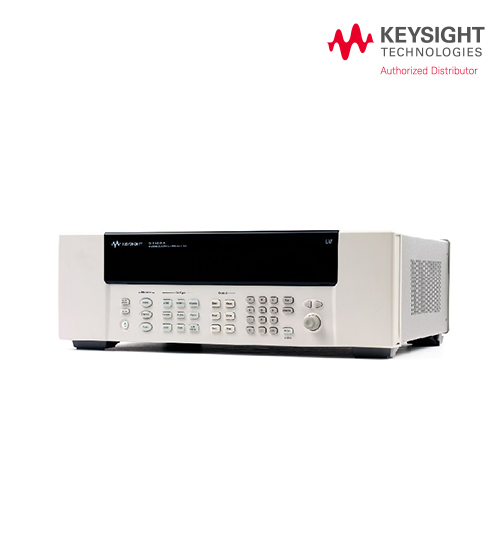

34980A 다기능 스위치 측정 장비

옵션인 내장 6.5 디지트 DMM

특징
- LXIC형과 호환
- 내장형 6.5디지트 DMM(옵션)을 갖춘 8슬롯 메인 프레임
- DC ~ 20 GHz 스위칭, 디지털 I/O, D/A 컨버터, 카운터/토탈라이저 중에서 선택할 수 있는 19개의 플러그인 모듈
- 단일 프레임에 최대 560개의 2와이어 멀티플렉서 채널 또는 1024개의 2와이어 매트릭스 교차점 장착
- 표준 케이블, 착탈식 터미널 블록 또는 대량 상호 연결 솔루션
카달로그 다운로드 매뉴얼 다운로드

34980A 다기능 스위치/측정 메인프레임 및 모델
34980A 다기능 스위치/측정 장치는 설계 검증, 자동화 테스트 및 데이터 수집에서 중간/고밀도 스위치/측정 애플리케이션을 위한

경제적인 컴팩트한 원박스 솔루션입니다.

34980A는 19개의 플러그인 모듈에서 선택할 수 있는 내장형 6.5디지트 DMM 옵션을 포함한 8슬롯 메인 프레임입니다.

34980A에는 DC에서 20GHz로의 스위칭, 디지털 I/O, D/A 컨버터 및 카운터/토탈라이저 기능이 포함되어 있습니다.

하나의 메인 프레임은 최대 560개의 2와이어 멀티플렉서 채널 또는 1024개의 2와이어 매트릭스 크로스 포인트를 수용할 수 있습니다.

34980A에는 또한 PC에 표준 인터페이스로 USB, 이더넷 및 GPIB도 포함하고 있습니다. 이더넷 연결 및 그래픽 웹 인터페이스를 통해

장치에 원격으로 액세스하여 제어할 수 있습니다, 모듈에 있는 표준 커넥터는 표준 상용 50 및 70핀 차폐 케이블을 사용하여

계측기에서 테스트 대상 장치 또는 다른 테스트 포인트까지 테스트 신호를 쉽게 연결할 수 있게 해줍니다.

추가 배선 옵션에는 이산 배선 요구 및 대량 상호연결 솔루션을 위한 착탈식 터미널 블록이 포함됩니다.

34980A는 확장 및 재구성이 편리한 저가의 모듈형 플랫폼입니다. 34980A는 정확도를 저하시키지 않고도 예산에 맞는 광범위한 기능을 제공합니다.

Multiplexer modules
ModelDescriptionMax voltsSwitch/Carry currentBW(MHz)Scan(ch/sec)Thermal offsetComments
34921A40-channel armature multiplexer w/low thermal offset±300 V1 A/2 A45100< 3 μVTemperature reference 4 current channels Conig as 2-or 4-wire
34922A70-channel armature multiplexer±300 V1 A/2 A25100< 3 μVConig as 2-or 4-wire
34923A40/80-channel reed multiplexer±150 V0.5 A/1.5 A45500< 50 μVConig as 1-, 2-or 4-wire
34924A70-channel reed multiplexer±150 V0.5 A/1.5 A25500< 50 μVConig as 2-or 4-wire
34925A40/80-channel optically isolated FET multiplexer±80 V0.02 A11000< 3 μVConig as 1-, 2-or 4-wire
Matrix modules
ModelDescriptionMax voltsSwitch/Carry currentBW(MHz)Scan(ch/sec)Thermal offsetComments
34931ADual 4x8 armature matrix±300 V1 A/2 A30100< 3 μVBackplane wxpandable
34932ADual 4x16 armature matrix±300 V1 A/2 A30100< 3 μVBackplane wxpandable
34933ADual/Quad 4x8 reed matrix±150 V0.5 A/1.5 A30500< 50 μVBackplane wxpandable Conig as 1-or 2-wire
34934AQuad 4x32 reed matrix±100 V0.5 A/0.5 A20500< 50 μVBackplane wxpandable Conig as 1-or 2-wire
General-purpose modules
ModelDescriptionMax voltsSwitch/Carry currentBW(MHz)Scan(ch/sec)Thermal offsetComments
34937A28-channel Form C and
4-channel Form A		±300 V
±250 VAC		1 A/2 A
5A		10N/A< 3 μV
< 3 μV
34938A20-channel 5-amp Form A±250 VAC5 A/8 A1N/A< 3 μV
34939A64-channels Form A±100 V1 A/ 2 A10N/A< 3 μV
RF and microwave modules
ModelDescriptionInsertion lossIsolationFreq rangeVSWRinput impedenceComments
34941AQuad 1x4 50 ohm 3 GHz RF multiplexer0.6 dB> 58 dB3 GHz< 1.2550 Ω@ 1 GHz
34942AQuad 1x4 50 ohm 1.5 GHz RF multiplexer0.6 dB> 60 dB1.5 GHz< 1.3575 Ω@ 1 GHz
34945A/
34945EXT		Microwave switch/attenuator driverCan drive up to 64 external switch coils; 32 SPDT switches, 8 multiport switches,
8 attenuators, or your own combination. Expan with additional 34945EXTs
34946ADual 1x2 SPDT terminated microwave switch< 0.42 dB
< 0.69 dB
< 0.8 dB		> 85 dB
> 67 dB
> 60 dB		4 GHz or
20 GHz, 26.5 GHz		< 1.15
< 1.30
< 1.6		50 Ω@ 4 GHz
@ 20 GHz
@ 26.5 GHz
34947ATriple 1x2 SPDT unterminated microwave switch< 0.42 dB
< 0.69 dB
< 0.8 dB		> 85 dB
> 67 dB
> 60 dB		4 GHz or
20 GHz, 26.5 GHz		< 1.15
< 1.30
< 1.6		50 Ω@ 4 GHz
@ 20 GHz
@ 26.5 GHz
System control modules
ModelDescripton
34950A64-bit digital I/O with memory and counterEight 8-bit digital I/O channels with programmable polarity, thresholds up to 5 V, with handshaking protocols
and pattern memory. Two 10 MHz frequency counter and programmable clock output to 20 MHz.
34951A4-channel isolatecd D/A converter with waveform memoryOutput DC voltage up to ± 16 V or DC current up to ± 20 mA. Output waveforms with a 200 kHz update rate
and 16 bits of resolution. Use-board memory to create point-to-point waverforms with more than 500000 points.
34952AMultifunction module with 32-bit DIO, 2-ch D/A and totalizerFour 8-bit digital I/O channels, two ± 12 V analog outputs, and a 100 kHz gated totalizer.
34959ABreadboard moduleCreate your own custom designs with access to the +12 V and +5 V supplies, 16 GPIO ports
and 28 relay drive lines
DescriptionModel number
Rackmount kit for 34980A, forward or reverse mount (must order either E3663AC rail kit for forward rack mounting or E3664AC rail kit for reverse rack mountinY1130A
Veriication and diagnostic tools for 34980A mainframe and modules (select option for speciic module support)Y1131A
Module extender for 34980A. Extends cable to locate module outside of mainframe 8710-2576 SMA Extender for connecting SMA connectors.Y1132A
Multiplexer terminal blocks3492xT
Matrix and GP terminal blocks3493xT
Measurement and control terminal blocks3495xT
Row expansion cables for 34934C and 34934TY1134A
1.5 m 50-pin Dsub, M/F twisted pair with outer shield cable – 300 VY1135A
3 m 50-pin Dsub, M/F twisted pair with outer shield cable – 300 VY1136A
1.5 m 78-pin Dsub, M/F twisted pair with outer shield cable – 300 VY1137A
3 m 78-pin Dsub, M/F twisted pair with outer shield cable – 300 VY1138A
Solder cup connector kit for 34921/23/25/31/32/33/37/38 –50-pin Dsub female – 125 VY1139A
Solder cup connector kit for 34922, 34924 – 78-pin Dsub female – 60 VY1140A
Solder cup connector kit for 34951, 34952 – 50-pin Dsub male – 125 VY1141A
Solder cup connector kit for the 34950A – 78-pin Dsub male – 60 VY1142A
External driver for 34945A, one required for each 64 coils –holds 4 distribution boards. Order Y1157A-Y1159A cable kits to connect from distribution boards to switches and attenuators.34945EXT
34945EXT distribution board for 8 N181x SPDT switchesY1150A
34945EXT distribution board for two 87104x/106x L7x0xx multiport or 87406B matrix switchesY1151A
34945EXT distribution board for one 87204x/206x or 87606B switch and two N181x switchesY1152A
34945EXT distribution board for two 84904/5/6/7/8 or 8494/5/6 step attenuatorsY1153A
34945EXT distribution board for two 87222, L7222C transfer switches and six N181x SPDT switchesY1154A
34945EXT distribution board w/ generic screw terminals for driving 16 switch coilsY1155A
9-to-10 pin cable kit for Y1150A, Y1152A, Y1154A - supplies to build 4 cablesY1157A
10-to-10/10-to-14 pin cable kit for Y1153A, Y1154A - supplies to build 2 cablesY1158A
6-to-16 pin cable kit for Y1150A/51A/52A/53A/54A/55A - supplies to build 2 cablesY1159A
10 pack of J type thermocouples34307A
5 pack of 10 k thermistors34308A
