R&D, 설계 검증 및 ATE 애플리케이션을 위한 작고 유연한 고속 전원 공급기

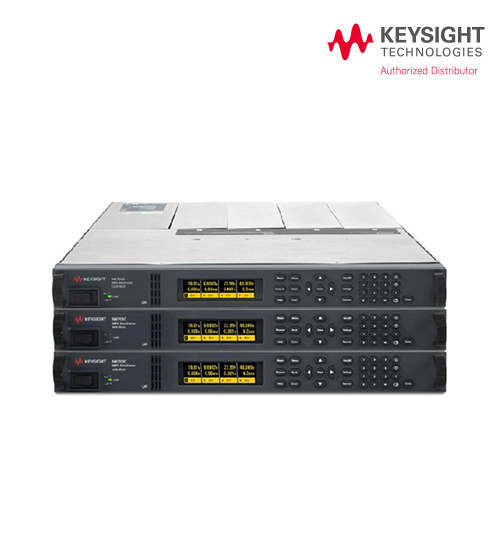

키사이트 N6700 모듈러 전력 시스템(MPS) 메인 프레임은 R&D뿐만 아니라 자동 테스트 시스템 환경용 솔루션을 제공하며,
키사이트 N6700 로우 프로파일 메인 프레임은 테스트 시스템 어셈블리, 프로그래밍, 디버깅 및 작동을 간소화합니다.
유연성, 소형 크기 및 빠른 명령 처리 시간을 특징으로 하는 이 시스템은 ATE 및 생산 테스트 환경에 이상적입니다.
N6705 DC 전력 분석기 메인프레임은 최대 4개의 고급 전원 공급기를 디지털 멀티미터, 스코프, Arb 및 데이터 로거 기능과
통합함으로써DC 전압과 전류를 소싱 및 측정하기 위한 최고 수준의 생산성 향상을 제공합니다.
| 모델 | 전력(W) | 최대 모듈 수 |
| N6700C | 400 | 4 |
| N6701C | 600 | |
| N6702C | 1200 |
| 범용 | ||||||||
| 모델 | 전력 (W) | 최대 V (V) | 최대 I (A) | 사용 슬롯 수 | 범위 수 | 리플 및 노이즈(VP-p) | 프로그래밍 정확도 (% + mV) | 로드 포함 업/다운 프로그래밍 시간(ms) |
| N6731B | 50 | 5 | 10 | 1 | 1 | 10 mV | 0.1 + 19 | 20 |
| N6732B | 50 | 8 | 6.25 | 12 mV | 0.1 + 19 | |||
| N6733B | 50 | 20 | 2.5 | 14 mV | 0.1 + 20 | |||
| N6734B | 50 | 35 | 1.5 | 15 mV | 0.1 + 35 | |||
| N6735B | 50 | 60 | 0.8 | 25 mV | 0.1 + 60 | |||
| N6736B | 50 | 100 | 0.5 | 30 mV | 0.1 + 100 | |||
| N6741B | 100 | 5 | 20 | 11 mV | 0.1 + 19 | |||
| N6742B | 100 | 8 | 12.5 | 12 mV | 0.1 + 19 | |||
| N6743B | 100 | 20 | 5 | 14 mV | 0.1 + 20 | |||
| N6744B | 100 | 35 | 3 | 15 mV | 0.1 + 35 | |||
| N6745B | 100 | 60 | 1.6 | 25 mV | 0.1 + 60 | |||
| N6746B | 100 | 100 | 1 | 30 mV | 0.1 + 100 | |||
| N6773A | 300 | 20 | 15 | 20 mV | 0.1 + 20 | |||
| N6774A | 300 | 35 | 8.5 | 22 mV | 0.1 + 35 | |||
| N6775A | 300 | 60 | 5 | 35 mV | 0.1 + 60 | |||
| N6776A | 300 | 100 | 3 | 45 mV | 0.1 + 100 | |||
| N6777A | 300 | 150 | 2 | 68 mV | 0.1 + 150 | |||
| 성능 | ||||||||
| N6751A | 50 | 50 | 5 | 1 | 자동 범위 조정 | 4.5 mV | 0.06 + 19 | 0.2 |
| N6752A | 100 | 50 | 10 | 1 | 4.5 mV | 0.06 + 19 | 0.2 | |
| N6753A | 300 | 20 | 50 | 2 | 5 mV | 0.06 + 10 | 0.4 | |
| N6754A | 300 | 60 | 20 | 2 | 6 mV | 0.06 + 25 | 0.35 | |
| N6755A | 500 | 20 | 50 | 2 | 5 mV | 0.06 + 10 | 0.5 | |
| N6756A | 500 | 60 | 17 | 2 | 6 mV | 0.06 + 25 | 0.7 | |
| 정밀 | ||||||||
| N6761A | 50 | 50 | 1.5 | 1 | 자동 범위 조정 | 4.5 mV | 0.016 + 6 | 0.6 |
| N6762A | 100 | 50 | 3 | 1 | 4.5 mV | 0.016 + 6 | 0.6 | |
| N6763A | 300 | 20 | 50 | 2 | 5 mV | 0.03 + 5 | 0.4 | |
| N6764A | 300 | 60 | 20 | 2 | 6 mV | 0.03 + 12 | 0.35 | |
| N6765A | 500 | 20 | 50 | 2 | 5 mV | 0.03 + 5 | 0.5 | |
| N6766A | 500 | 60 | 17 | 2 | 6 mV | 0.03 + 12 | 0.7 | |
| 소스 측정 장치(SMU) | ||||||||
| N6781A | 20 | 20 | ± 3 | 1 | 다중 | 12 | 0.025 + 200 μV | 15 ~ 300 μs |
| N6782A | 20 | 20 | ± 3 | 1 | 12 | 0.025 + 200 μV | ||
| N6784A | 20 | ± 20 | ± 3 | 1 | 12 | 0.025 + 200 μV | ||
| N6785A | 80 | 20 | ± 8 | 2 | 15 | 0.025 + 1.8 | 12 ~ 300 μs | |
| N6786A | 80 | 20 | ± 8 | 2 | 15 | 0.025 + 1.8 | ||
